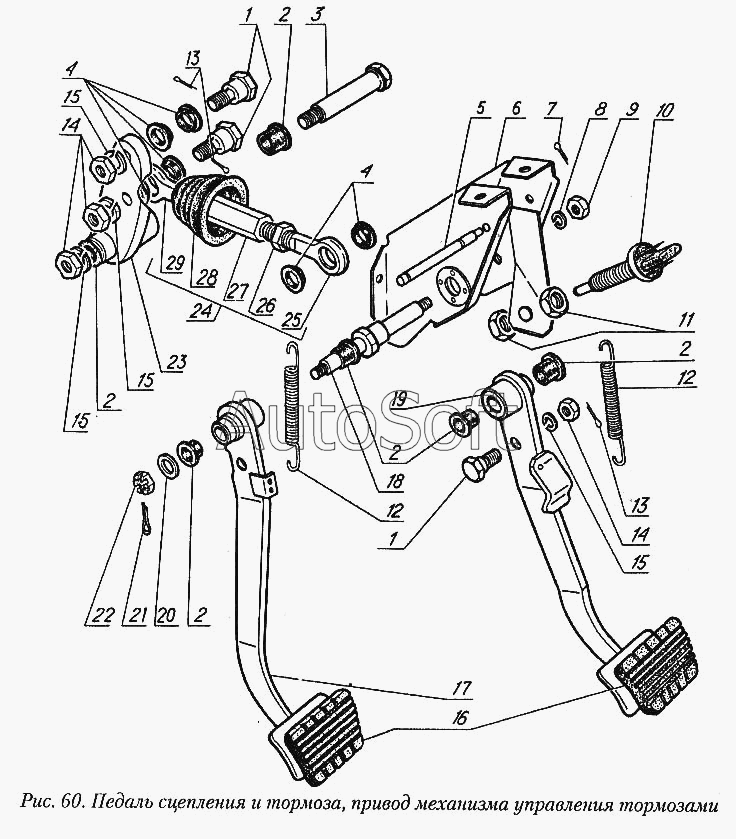

Каталог запасных частей к технике: ГАЗ-31029. Педаль сцепления и тормоза, привод механизма управления тормозами
1
1
2
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ось толкателя педали | |
| 2 | 1***3 | Втулка оси педали тормоза | |
| 3 | 1***0 | Ось рычага усилителя тормоза | |
| 4 | 2***9 | Втулка оси толкателя | |
| 5 | 2***4 | Ось | |
| 6 | 2***0 | Кронштейн педалей с осью в сборе | |
| 7 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 8 | 2***9 | Шайба 8Т | |
| 9 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 10 | 2***0 | Выключатель сигнала торможения ВК412 | |
| 11 | 2***0 | Гайка М12х1,5 | |
| 12 | М***С | Пружина оттяжная педали | |
| 13 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 14 | 2***9 | Гайка 10х1-6Н | |
| 15 | 2***9 | Шайба 10 | |
| 16 | 2***8 | Накладка педалей | |
| 17 | 2***1 | Педаль сцепления в сборе | |
| 18 | 2***0 | Ось | |
| 19 | 2***1 | Педаль тормоза в сборе | |
| 20 | 2***9 | Шайба 8,5 | |
| 21 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 22 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.108-93 | |
| 23 | 2***0 | Рычаг усилителя тормоза в сборе | |
| 24 | 2***4 | Стержни соединительные педали тормоза в сборе | |
| 25 | 2***7 | Стержень соединительный с рычагом усилителя | |
| 26 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 27 | 4***2 | Муфта соединительная | |
| 28 | 5***2 | Чехол защитный рычага педали | |
| 29 | 2***6 | Стержень соединительный педали тормоза |
