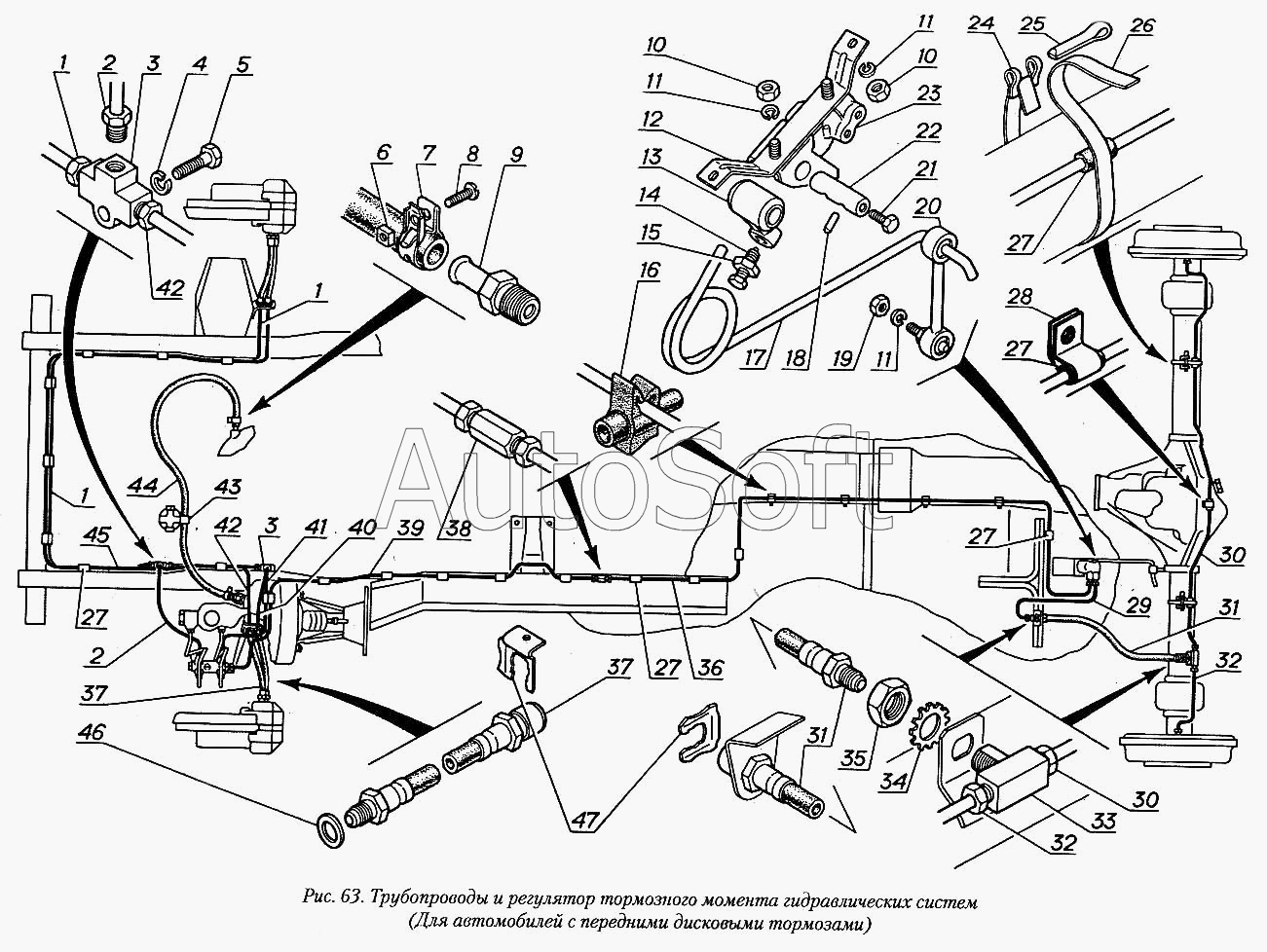

Каталог запасных частей к технике: ГАЗ-31029. Трубопроводы и регулятор тормозного момента гидравлических систем (для автомобилей с передними дисковыми тормозами)
38
27
27
27
27
27
28
29
30
30
31
31
32
32
33
34
35
36
37
37
26
39
40
41
42
42
43
44
45
46
47
10
10
20
14
2
2
3
3
4
5
6
7
8
9
11
11
11
12
13
1
1
1
15
16
17
18
19
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 3***0 | Трубопровод от сигнализатора к переднему тройнику | |
| 3 | 2***1 | Тройник гидропривода тормозов | |
| 4 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 5 | 2***9 | Болт М6-6gх22 | |
| 6 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 7 | 2***9 | Хомут 20 | |
| 8 | 2***9 | Винт М4-6gх16 | |
| 9 | 5***5 | Штуцер клапана управления | |
| 10 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 11 | 2***П | Шайба 8Л | |
| 12 | 2***0 | Кронштейн переходный регулятора давления тормозов | |
| 13 | 2***6 | Рычаг нажимной регулятора давления | |
| 14 | 2***0 | Болт регулировочный | |
| 15 | 2***9 | Гайка 10х1-6Н | |
| 16 | 2***5 | Скоба крепления | |
| 17 | 2***4 | Пружина нагрузочная | |
| 18 | 4***7 | Штифт 6х25 | |
| 19 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 20 | 2***8 | Стойка в сборе | |
| 21 | 2***9 | Болт М8-6gх22 | |
| 22 | 2***0 | Ось нажимного рычага | |
| 23 | 2***0 | Регулятор давления тормозов | |
| 24 | 2***9 | Пряжка | |
| 25 | 2***9 | Шплинт 5,6х22 | |
| 26 | 2***9 | Лента 10х580 | |
| 27 | 2***6 | Втулка защитная | |
| 28 | 6***0 | Хомут крепления трубки к заднему мосту | |
| 29 | 3***0 | Трубопровод в сборе | |
| 30 | 3***0 | Трубопровод от тройника к правому заднему тормозу | |
| 31 | 2***0 | Шланг гибкий тормозов заднего моста | |
| 32 | 3***0 | Трубопровод от тройника к левому заднему тормозу | |
| 33 | 2***1 | Тройник трубопроводов | |
| 34 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 35 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 36 | 3***0 | Трубопровод в сборе | |
| 37 | 3***5 | Шланг передних тормозов | |
| 38 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 39 | 3***0 | Трубопровод от сигнализатора к соединительной муфте | |
| 40 | 3***6 | Трубопровод от тройника к левому малому цилиндру | |
| 41 | 3***8 | Трубопровод от сигнализатора к среднему тройнику | |
| 42 | 2***0 | Трубопровод от тройника к левому переднему тормозу | |
| 43 | 2***9 | Скоба 20 | |
| 44 | 2***0 | Шланг вакуумного усилителя тормозов | |
| 45 | 3***4 | Трубопровод от тройника к шлангу правого малого цилин дра тормоза в сборе | |
| 46 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 47 | 2***2 | Скоба крепления шланга |
