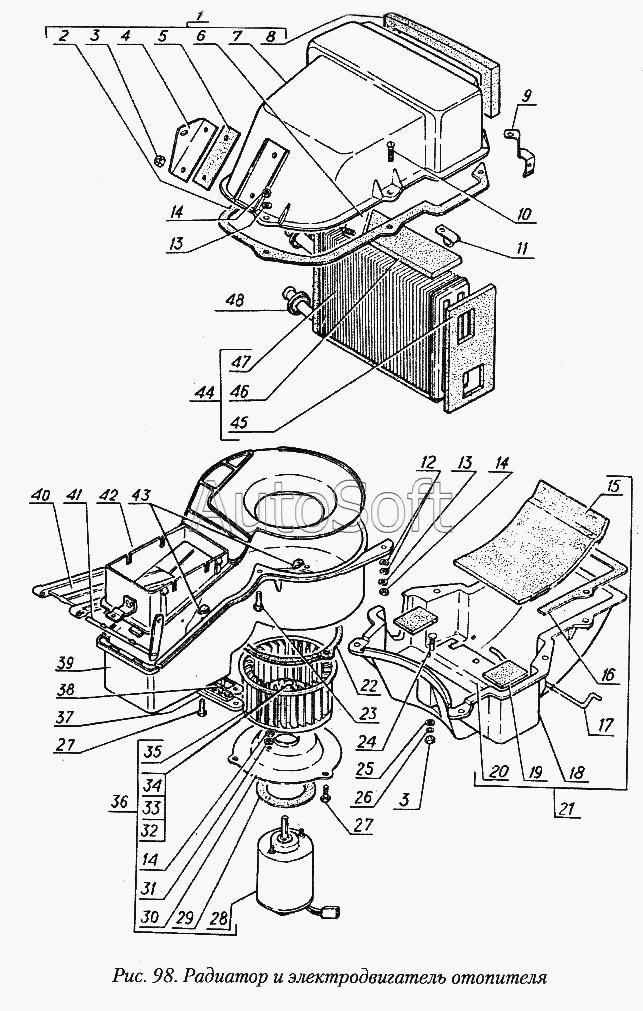

Каталог запасных частей к технике: ГАЗ-31029. Радиатор и электродвигатель отопителя
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Крышка кожуха радиатора отопителя в сборе | |
| 2 | 3***9 | Прокладка крышки | |
| 3 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 4 | 3***2 | Кронштейн кожуха | |
| 5 | 3***5 | Прокладка кронштейна | |
| 6 | 3***4 | Держатель отопителя в сборе | |
| 7 | 3***1 | Крышка кожуха | |
| 8 | 3***6 | Уплотнитель крышки | |
| 9 | 2***8 | Зажим оболочки | |
| 10 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 11 | 5***3 | Скоба крепления пучка проводов | |
| 12 | 2***П | Шайба 6 | |
| 13 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 14 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 15 | 3***8 | Заслонка короба воздухозаборника с уплотнителем в сборе | |
| 16 | 3***4 | Прокладка кожуха | |
| 17 | 3***0 | Ось заслонки короба | |
| 18 | 3***1 | Кожух радиатора | |
| 19 | 3***8 | Прокладка кожуха радиатора нижняя | |
| 20 | 3***2 | Направляющая | |
| 21 | 3***8 | Кожух радиатора отопителя в сборе | |
| 22 | 2***0 | Прокладка диска электродвигателя | |
| 23 | 2***9 | Болт М5-6gх20 | |
| 24 | 2***9 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 25 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 26 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 27 | 2***9 | Болт М6-6gх25 | |
| 28 | 1***0 | Электродвигатель в сборе | |
| 29 | 2***2 | Прокладка электродвигателя вентилятора | |
| 30 | 3***6 | Диск электродвигателя | |
| 31 | 4***4 | Шайба 5 | |
| 32 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 33 | 2***9 | Шайба 2-5 ОСТ 37.001.145-75 | |
| 34 | 2***9 | Винт М5-6gх12 ОСТ 37.001.132-82 | |
| 35 | 3***0 | Ротор электродвигателя | |
| 36 | 3***8 | Электродвигатель с ротором | |
| 37 | 1***0 | Сопротивление | |
| 38 | 2***2 | Прокладка сопротивления | |
| 39 | 3***1 | Кожух отопителя | |
| 40 | 3***0 | Заслонка | |
| 41 | 3***6 | Ось заслонки в сборе | |
| 42 | 3***2 | Основание кожуха радиатора в сборе | |
| 43 | 2***2 | Гайка М6 | |
| 44 | 3***2 | Радиатор с прокладками | |
| 45 | 3***1 | Прокладка боковая | |
| 46 | 3***0 | Прокладка радиатора отопителя верхняя | |
| 47 | 3***3 | Радиатор | |
| 48 | 2***0 | Уплотнитель трубки |
