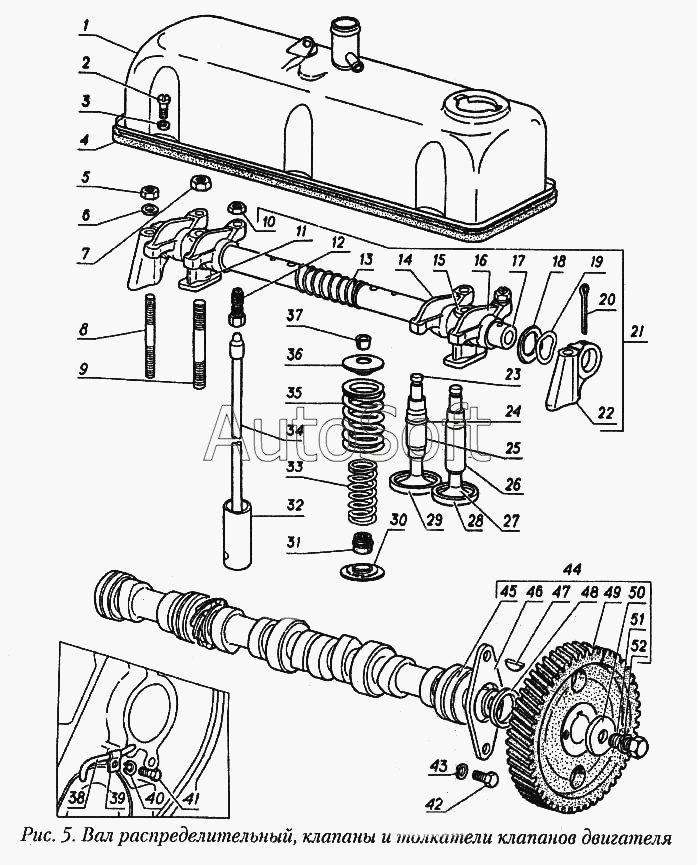

Каталог запасных частей к технике: ГАЗ-31029. Вал распределительный, клапаны и толкатели клапанов двигателя
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Крышка коромысел в сборе | |
| 2 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 4 | 2***1 | Прокладка крышки коромысел | |
| 5 | 2***П | Гайка М8х1-6Н | |
| 6 | 2***П | Шайба 8 | |
| 7 | 2***П | Гайка М10х1-4Н5Н | |
| 8 | 8***5 | Шпилька М8х1х58 | |
| 9 | 2***П | Шпилька М10х1,5-4hх60 | |
| 10 | 1***6 | Гайка регулировочного винта | |
| 11 | 2***Б | Стойка оси коромысел четвертая | |
| 12 | 6***2 | Винт регулировочный клапана | |
| 13 | 2***Б | Пружина распорная коромысел | |
| 14 | 1***3 | Коромысло клапана с втулкой в сборе | |
| 15 | 2***Б | Стойка оси коромысел | |
| 16 | 1***1 | Коромысло клапана с регулировочным винтом в сборе | |
| 17 | 2***Б | Ось коромысел клапанов с заглушками в сборе | |
| 18 | 4***9 | Шайба оси коромысел | |
| 19 | 2***5 | Шайба | |
| 20 | 2***П | Шплинт 3,6х36 | |
| 21 | 2***0 | Ось с коромыслами и стойками в сборе | |
| 22 | 2***7 | Стойка оси коромысел крайняя | |
| 23 | 4***0 | Клапан впускной | |
| 24 | 1***1 | Кольцо стопорное направляющей втулки | |
| 25 | 4***3 | Втулка направляющая впускного клапана | |
| 26 | 4***8 | Втулка направляющая выпускного клапана | |
| 27 | 4***5 | Клапан выпускной | |
| 28 | 4***0 | Седло вставное выпускного клапана | |
| 29 | 4***0 | Седло вставное впускного клапана | |
| 30 | 2***2 | Шайба опорная пружин клапанов | |
| 31 | 2***1 | Колпачок маслоотражательный | |
| 32 | 2***4 | Толкатель клапана в сборе | |
| 33 | 2***1 | Пружина клапана внутренняя | |
| 34 | 5***5 | Штанга толкателя клапана | |
| 35 | 2***1 | Пружина клапана наружная | |
| 36 | 2***1 | Тарелка пружин клапанов | |
| 37 | 6***8 | Сухарь клапана | |
| 38 | 2***2 | Трубка смазки распределительных шестерен | |
| 39 | 1***7 | Скоба | |
| 40 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 41 | 2***П | Болт М6-6gх12 | |
| 42 | 2***2 | Болт М8-6gх20 | |
| 43 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 44 | 4***2 | Вал в сборе | |
| 45 | 4***0 | Вал распределительный | |
| 46 | 1***2 | Фланец упорный распределительного вала | |
| 47 | 4***4 | Шпонка 5х9 | |
| 48 | 4***9 | Кольцо распорное распределительного вала | |
| 49 | 1***4 | Шестерня распределительного вала | |
| 50 | 2***3 | Шайба распределительного вала | |
| 51 | 2***П | Болт М12х1,25-6gх30 | |
| 52 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 |
