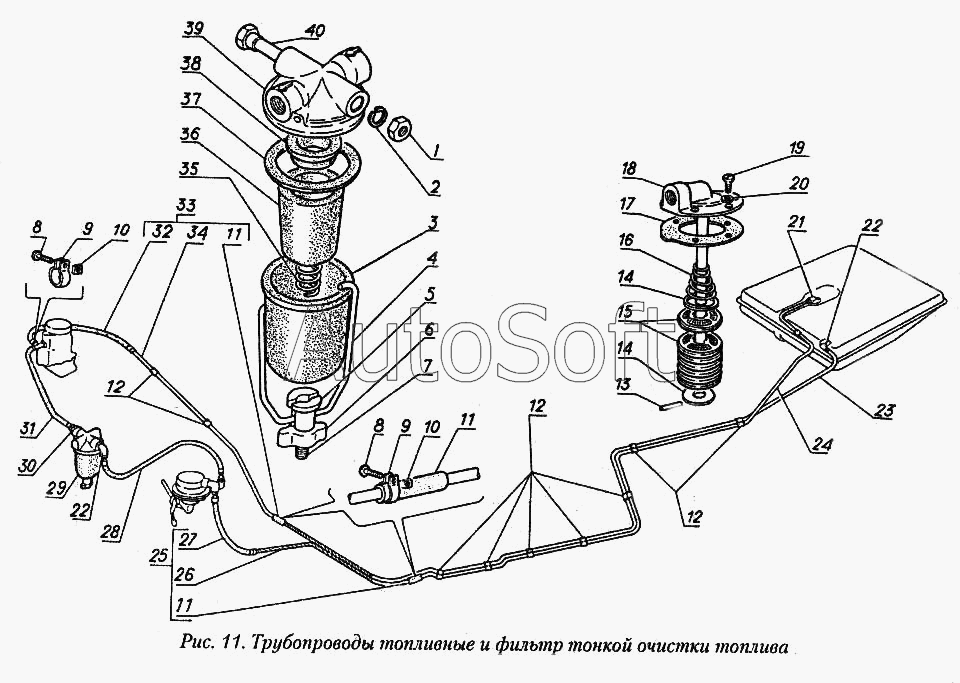

Каталог запасных частей к технике: ГАЗ-31029. Трубопроводы топливные и фильтр тонкой очистки топлива
31
22
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
11
11
2
3
4
5
6
7
8
8
9
9
10
10
1
12
12
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 3 | 5***А | Стакан фильтра тонкой очистки топлива | |
| 4 | 5***1 | Коромысло с винтом | |
| 5 | 5***8 | Держатель стакана фильтра | |
| 6 | 5***9 | Гайка-барашек | |
| 7 | 5***7 | Винт | |
| 8 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 9 | 2***9 | Хомут 14 | |
| 10 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 11 | 2***0 | Шланг резиновый | |
| 12 | 2***6 | Втулка защитная | |
| 13 | 4***0 | Штифт 4х20 | |
| 14 | 2***0 | Фланец фильтра | |
| 15 | 2***7 | Фильтр приемной трубки в сборе | |
| 16 | 6***3 | Пружина | |
| 17 | 1***2 | Прокладка датчика и фланца | |
| 18 | 2***0 | Трубка приемная с фланцем в сборе | |
| 19 | 4***0 | Винт М5-6gх12 | |
| 20 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 21 | 2***0 | Трубка приемная с фильтром в сборе | |
| 22 | 2***1 | Штуцер КГ 1/4" | |
| 23 | 2***0 | Трубка сливная к штуцеру бензинового бака | |
| 24 | 2***2 | Трубка от приемного фланца к соединительному шлангу в сборе | |
| 25 | 2***1 | Трубка к топливному насосу со шлангами | |
| 26 | 2***2 | Трубка к топливному насосу в сборе | |
| 27 | 5***1 | Шланг | |
| 28 | 4***2 | Шланг от топливного насоса к фильтру в сборе | |
| 29 | 5***0 | Фильтр тонкой очистки топлива | |
| 30 | 2***9 | Штуцер КГ 1/4" | |
| 31 | 4***0 | Трубка топливопровода от фильтра к карбюратору | |
| 32 | 6***0 | Шланг от тройника к редукционному клапану | |
| 33 | 2***8 | Трубка сливная от карбюратора со шлангами | |
| 34 | 3***9 | Трубка сливная | |
| 35 | 5***5 | Пружина фильтра | |
| 36 | 1***А | Элемент фильтрующий | |
| 37 | 5***4 | Кольцо | |
| 38 | 7***8 | Втулка | |
| 39 | 2***1 | Корпус фильтра | |
| 40 | 2***8 | Болт М8-6gх75 |
