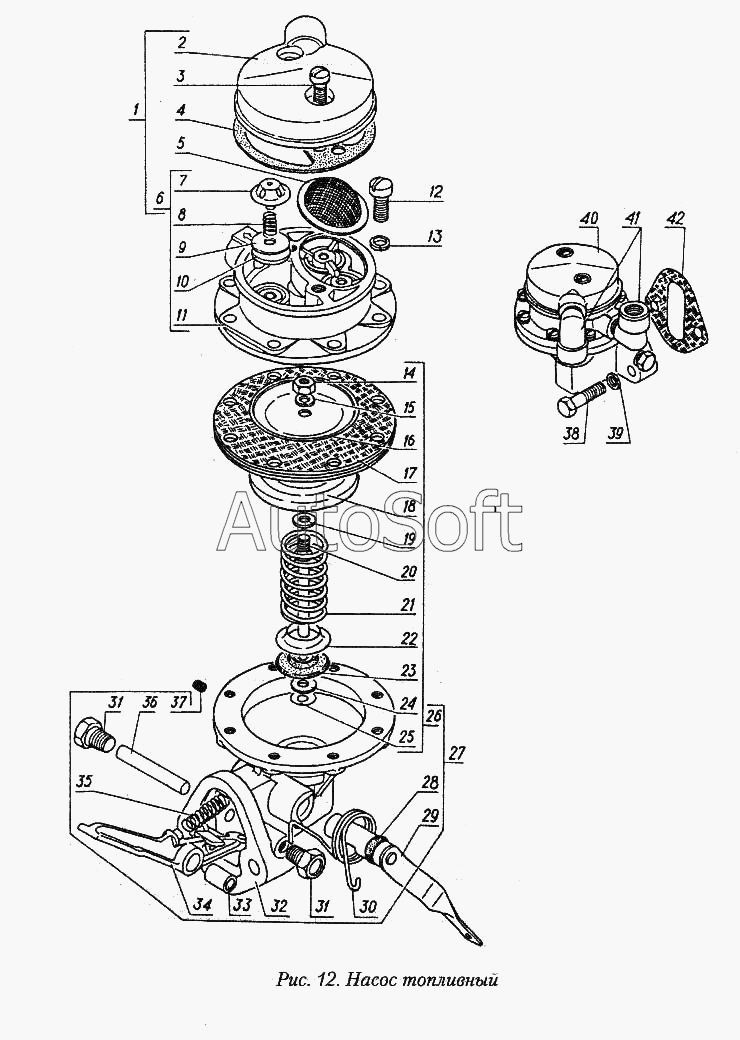

Каталог запасных частей к технике: ГАЗ-31029. Насос топливный
33
23
24
25
26
27
28
29
30
31
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Головка топливного насоса в сборе | |
| 2 | 5***Б | Крышка головки бензинового насоса | |
| 3 | 2***9 | Винт М6-6gх22 | |
| 4 | 1***8 | Прокладка крышки насоса | |
| 5 | 5***5 | Фильтр бензинового насоса в сборе | |
| 6 | 5***6 | Головка топливного насоса с клапанами в сборе | |
| 7 | 5***6 | Обойма клапана | |
| 8 | 5***7 | Пружина | |
| 9 | 5***3 | Пластина клапана | |
| 10 | 1***Б | Клапан топливного насоса | |
| 11 | 5***8 | Головка насоса | |
| 12 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 13 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 14 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 15 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 16 | 5***7 | Шайба диафрагмы верхняя | |
| 17 | 1***2 | Диафрагма топливного насоса | |
| 18 | 5***6 | Шайба нижняя | |
| 19 | 5***9 | Шайба уплотнительная | |
| 20 | 5***4 | Тяга диафрагмы | |
| 21 | 5***0 | Пружина | |
| 22 | 5***3 | Держатель | |
| 23 | 5***4 | Уплотнитель тяги диафрагмы | |
| 24 | 5***6 | Шайба рычага топливного насоса верхняя | |
| 25 | 5***8 | Шайба упорная | |
| 26 | 5***0 | Диафрагма топливного насоса в сборе | |
| 27 | 2***0 | Корпус в сборе | |
| 28 | 5***0 | Уплотнитель | |
| 29 | 5***0 | Валик в сборе | |
| 30 | 5***5 | Пружина рычага ручного привода | |
| 31 | 5***7 | Заглушка | |
| 32 | 2***4 | Корпус | |
| 33 | 1***Б | Втулка рычага | |
| 34 | 2***8 | Рычаг | |
| 35 | 5***8 | Пружина рычага | |
| 36 | 5***8 | Валик рычага | |
| 37 | К***3 | Сетка корпуса | |
| 38 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 39 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 40 | 2***0 | Насос со штуцерами в сборе (Б9В-Б) | |
| 41 | 2***П | Штуцер КГ 1/4" | |
| 42 | 1***2 | Прокладка между бензиновым насосом и двигателем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
