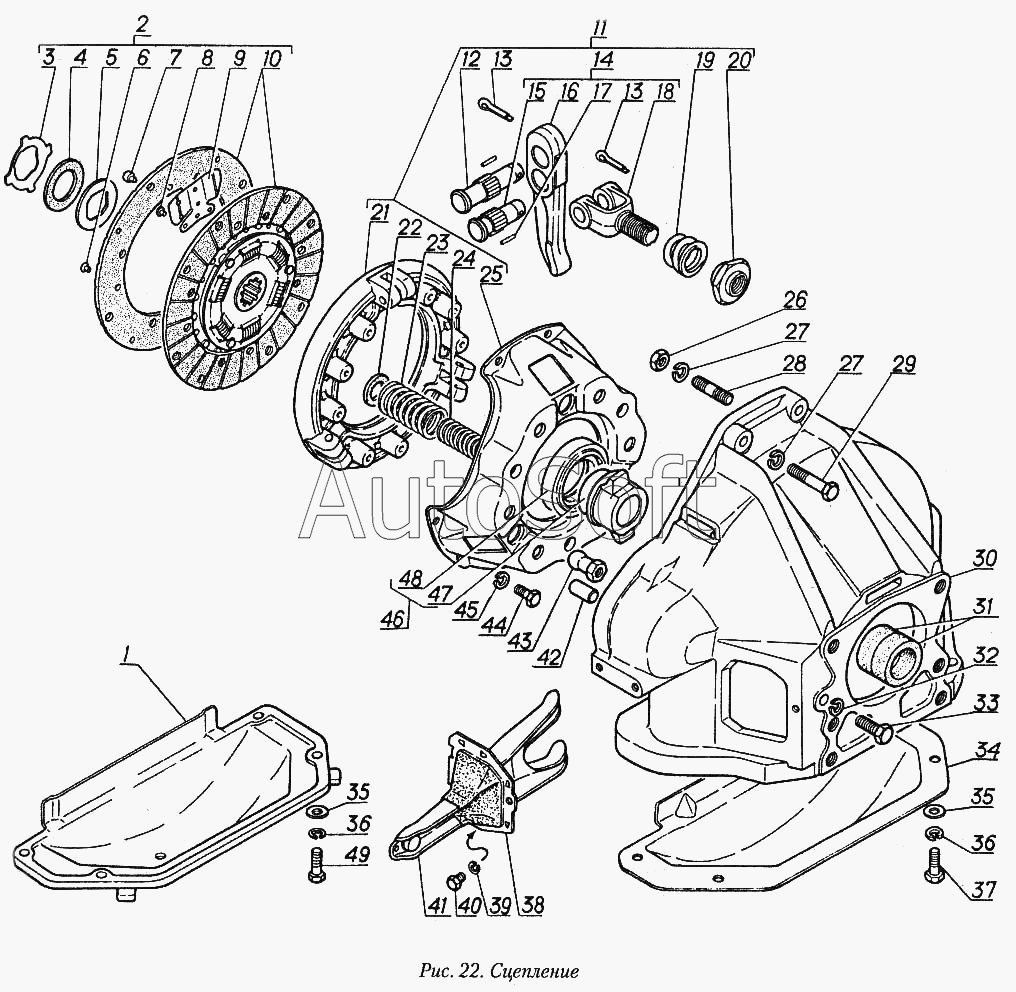

Каталог запасных частей к технике: ГАЗ-31029. Сцепление
38
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Нижняя часть картера | |
| 2 | 4***0 | Диск сцепления ведомый | |
| 3 | 4***9 | Пружина нажимная демпфера | |
| 4 | 2***1 | Шайба изолирующая демпфера | |
| 5 | 2***5 | Шайба демпфера | |
| 6 | 2***П | Заклепка 4х6 | |
| 7 | 2***2 | Груз балансировочный диска сцепления | |
| 8 | 2***П | Заклепка 4х5 | |
| 9 | 4***5 | Пластина | |
| 10 | 4***8 | Накладка фрикционная | |
| 11 | 4***0 | Диск сцепления нажимной с кожухом | |
| 12 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 13 | 2***8 | Шплинт 2,5х12 | |
| 14 | 2***4 | Рычаг оттяжной нажимного диска с вилкой в сборе | |
| 15 | 5***2 | Палец вилки | |
| 16 | 2***0 | Рычаг оттяжной нажимного диска | |
| 17 | 1***9 | Ролик 1,6х8,8111 | |
| 18 | 2***0 | Вилка опорная оттяжного рычага | |
| 19 | 2***1 | Пружина вилки оттяжного рычага | |
| 20 | 5***8 | Гайка регулировочная | |
| 21 | 2***3 | Диск сцепления нажимной | |
| 22 | 1***7 | Шайба изолирующая нажимной пружины диска | |
| 23 | 4***6 | Пружина нажимная сцепления наружная | |
| 24 | 4***5 | Пружина нажимная сцепления внутренняя | |
| 25 | 4***5 | Кожух сцепления | |
| 26 | 2***8 | Гайка М10х1-4Н5Н | |
| 27 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 28 | 2***8 | Шпилька М10х1-4hх30 | |
| 29 | 2***8 | Болт М10-6gх55 | |
| 30 | 4***5 | Картер сцепления верхняя часть | |
| 31 | 2***6 | Кольцо защитное направляющей втулки | |
| 32 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 33 | 2***8 | Болт М10х1-6gх32 | |
| 34 | 2***8 | Картер сцепления нижняя часть | |
| 35 | 2***9 | Шайба 8,5 | |
| 36 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 37 | 2***8 | Болт М8-6gх16 | |
| 38 | 5***8 | Рамка | |
| 39 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 40 | 2***8 | Болт М6-6gх10 | |
| 41 | 3***0 | Вилка сцепления в сборе | |
| 42 | 2***П | Штифт 13х28 | |
| 43 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 44 | 2***8 | Болт М8-6gх22 | |
| 45 | 2***8 | Шайба 8 пружинная | |
| 46 | 2***2 | Муфта выключения сцепления с подшипником | |
| 47 | 2***0 | Муфта выключения сцепления | |
| 48 | В***9 | Подшипник | |
| 49 | 2***8 | Болт М8х1,25х25 |
