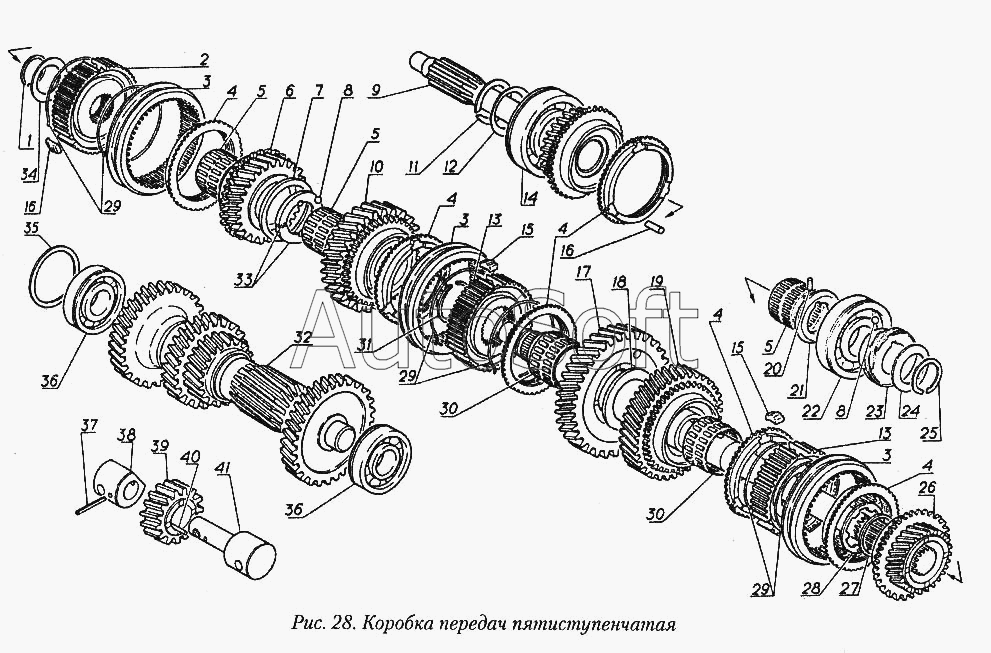

Каталог запасных частей к технике: ГАЗ-31029. Коробка передач пятиступенчатая
32
22
23
24
25
26
27
28
29
29
29
30
30
31
21
33
34
35
36
36
37
38
39
40
41
11
2
3
3
3
4
4
4
4
4
5
5
5
6
7
8
8
9
10
1
12
13
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Кольцо стопорное ступицы 3 и 4 передач | |
| 2 | 3***9 | Ступица муфты синхронизатора третьей и четвертой передач | |
| 3 | 3***5 | Муфта синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 4 | 3***9 | Кольцо блокирующее синхронизатора | |
| 5 | 6***Е | Подшипник шестерни 4 передачи | |
| 6 | 3***8 | Шестерня третьей передачи вторичного вала в сборе | |
| 7 | 3***3 | Кольцо стопорное | |
| 8 | Б***0 | Шарик | |
| 9 | 3***2 | Вал первичный в сборе | |
| 10 | 3***2 | Шестерня второй передачи вторичного вала в сборе | |
| 11 | 4***7 | Кольцо стопорное В35 | |
| 12 | 3***7 | Шайба пружинная первичного вала | |
| 13 | 3***7 | Ступица муфты синхронизатора первой, второй, пятой передач и заднего хода | |
| 14 | В***Ш | Подшипник шариковый первичного вала КП и промежуточного вала РК | |
| 15 | 3***1 | Сухарь синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 16 | 2***2 | Ролик 5,5х 15,8ДIII | |
| 17 | 3***6 | Шестерня первой передачи вторичного вала в сборе | |
| 18 | 3***5 | Вал вторичный | |
| 19 | 3***0 | Шестерня заднего хода в сборе | |
| 20 | 2***8 | Штифт 4х10 | |
| 21 | 2***6 | Шайба упорная задняя шестерни первой передачи | |
| 22 | 6***1 | Подшипник (23-1701033) | |
| 23 | 2***3 | Шестерня привода спидометра ведущая | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 2***6 | Кольцо стопорное подшипника вторичного вала | |
| 26 | 3***2 | Шестерня пятой передачи вторичного вала в сборе | |
| 27 | 3***8 | Втулка распорная | |
| 28 | 3***4 | Кольцо стопорное ступицы муфты | |
| 29 | 3***0 | Пружина синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 30 | З***Е | Подшипник | |
| 31 | 3***9 | Кольцо стопорное ступицы | |
| 32 | 3***8 | Вал промежуточный | |
| 33 | 3***4 | Полукольцо упорное вторичного вала | |
| 34 | 3***5 | Шайба пружинная ступицы синхронизатора 3 и 4 передач | |
| 35 | 3***5 | Прокладка регулировочная толщина 0,2 мм | |
| 36 | В***Е | Подшипник промежуточного вала | |
| 37 | 3***2 | Штифт 4х30 | |
| 38 | 3***6 | Втулка оси заднего хода | |
| 39 | 3***2 | Шестерня промежуточная заднего хода | |
| 40 | 4***7 | Ролик 3х23,8 А3 | |
| 41 | 3***0 | Ось промежуточной шестерни заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
