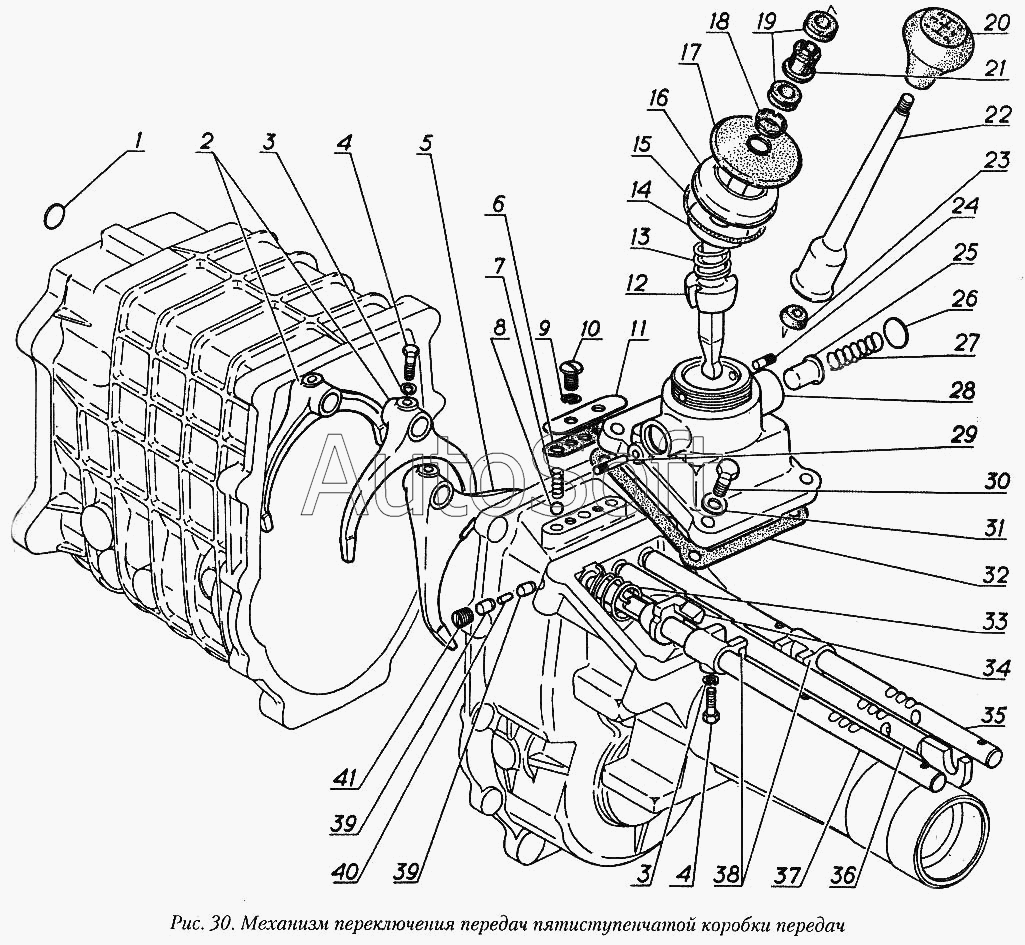

Каталог запасных частей к технике: ГАЗ-31029. Механизм переключения передач пятиступенчатой коробки передач
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Заглушка 16 ОСТ 37.001.173-82 | |
| 2 | 3***4 | Вилка переключения первой, второй, третьей, четвертой | |
| 3 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 4 | 2***8 | Болт М6-6gх20 | |
| 5 | 3***2 | Вилка переключения пятой передачи и заднего хода | |
| 6 | 3***5 | Прокладка пластины фиксаторов | |
| 7 | 2***1 | Пружина | |
| 8 | Б***0 | Шарик | |
| 9 | 2***9 | Шайба пружинная 8 | |
| 10 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 11 | 3***4 | Пластина фиксаторов штоков | |
| 12 | 3***0 | Рычаг переключения передач нижняя часть | |
| 13 | 2***2 | Пружина рычага переключения передач | |
| 14 | 2***4 | Седло пружины рычага переключения передач | |
| 15 | 1***7 | Прокладка колпака | |
| 16 | 2***6 | Колпак корпуса рычага | |
| 17 | 2***8 | Уплотнитель верхней крышки | |
| 18 | 2***0 | Втулка запорная | |
| 19 | 2***8 | Подушка рычага | |
| 20 | 3***9 | Рукоятка рычага переключения передач в сборе | |
| 21 | 2***6 | Втулка распорная | |
| 22 | 2***2 | Верхняя часть рычага переключения передач | |
| 23 | 2***1 | Конус упорный рычага | |
| 24 | 2***П | Штифт 6х14 установочный | |
| 25 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 26 | 2***П | Заглушка 20 | |
| 27 | 2***0 | Пружина предохранителя первой и второй передач | |
| 28 | 3***4 | Корпус рычага переключения передач | |
| 29 | 2***9 | Штифт 5х25 ОСТ 37.001.116-97 | |
| 30 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 31 | 2***9 | Шайба 8 | |
| 32 | 3***6 | Прокладка корпуса рычага | |
| 33 | 3***4 | Пружина блокировочной втулки | |
| 34 | 3***0 | Втулка блокировочная | |
| 35 | 3***0 | Шток включения первой и второй передач | |
| 36 | 3***1 | Шток включения третьей и четвертой передач | |
| 37 | 3***2 | Шток включения пятой передачи и заднего хода | |
| 38 | 3***4 | Головка штока включения первой, второй, пятой передач и заднего хода | |
| 39 | 3***0 | Плунжер стопорный штоков | |
| 40 | 3***5 | Палец стопорный штоков | |
| 41 | 2***П | Заглушка 9 |
