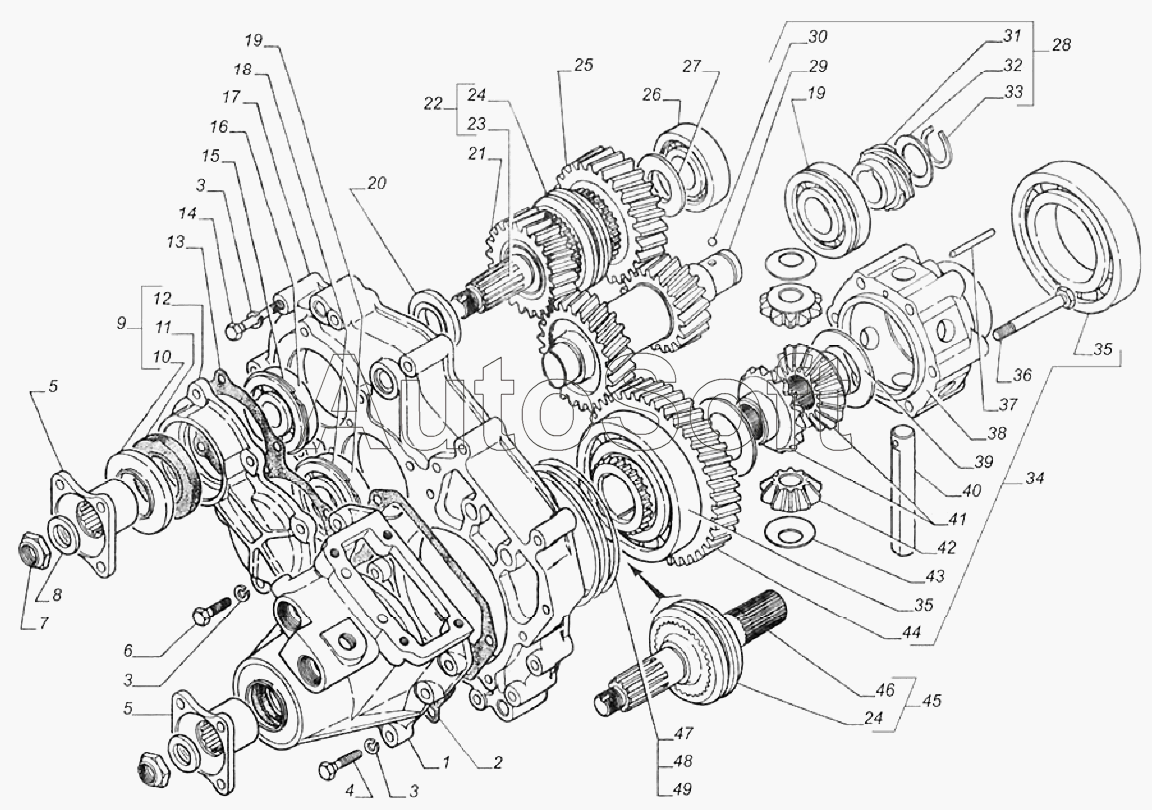

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Валы и шестерни раздаточной коробки
38
26
27
28
29
30
31
32
33
34
35
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
3
3
4
5
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Крышка | |
| 2 | 3***0 | Прокладка крышки | |
| 3 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 4 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 5 | 1***2 | Фланец раздаточной коробки | |
| 6 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 7 | 6***8 | Гайка М20х1,5 фланца крепления карданных валов лебедки к валу промежуточной опоры | |
| 8 | 2***Б | Шайба 21 | |
| 9 | 3***7 | Крышка передняя раздаточной коробки в сборе | |
| 10 | 3***6 | Защитное кольцо | |
| 11 | 2***2 | Манжета 42х75х10 | |
| 12 | 3***8 | Крышка передняя | |
| 13 | 3***9 | Прокладка крышки | |
| 14 | 2***9 | Болт М8-6gх65 | |
| 15 | 2***2 | Кольцо стопорное | |
| 16 | 5***Ш | Подшипник | |
| 17 | 3***0 | Картер раздаточной коробки передний | |
| 18 | 2***4 | Кольцо стопорное подшипника | |
| 19 | В***1 | Подшипник шариковый первичного вала | |
| 20 | 3***6 | Шайба упорная | |
| 21 | 3***9 | Шестерня первичного вала понижающей передачи | |
| 22 | 3***0 | Вал первичный с муфтой | |
| 23 | 3***0 | Вал первичный | |
| 24 | 3***6 | Муфта | |
| 25 | 3***5 | Шестерня первичного вала высшей передачи | |
| 26 | 4***М | Подшипник | |
| 27 | 3***1 | Шайба упорная | |
| 28 | 3***4 | Вал промежуточный раздаточной коробки в сборе | |
| 29 | 3***5 | Вал промежуточный | |
| 30 | 4***5 | Шарик Б6,35-60 | |
| 31 | 3***3 | Шестерня спидометра ведущая | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 2***6 | Кольцо стопорное подшипника вторичного вала | |
| 34 | 3***9 | Дифференциал раздаточной коробки в сборе | |
| 35 | 6***5 | Подшипник дифференциала раздаточной коробки | |
| 36 | 3***3 | Болт М10-6gх80 | |
| 37 | 2***П | Стопор оси сателлитов дифференциала заднего моста | |
| 38 | 3***1 | Коробка сателлитов межосевого дифференциала правая | |
| 39 | 1***А | Шайба опорная | |
| 40 | 3***7 | Ось сателлитов дифференциала раздаточной коробки | |
| 41 | 2***0 | Шестерня полуоси заднего моста | |
| 42 | 2***0 | Сателлит дифференциала | |
| 43 | 1***2 | Шайба опорная сателлита | |
| 44 | 3***9 | Шестерня дифференциала | |
| 45 | 3***8 | Вал привода переднего моста в сборе | |
| 46 | 3***0 | Вал привода переднего моста | |
| 47 | 3***4 | Прокладка регулировочная | |
| 48 | 3***5 | Прокладка регулировочная | |
| 49 | 3***7 | Прокладка регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
