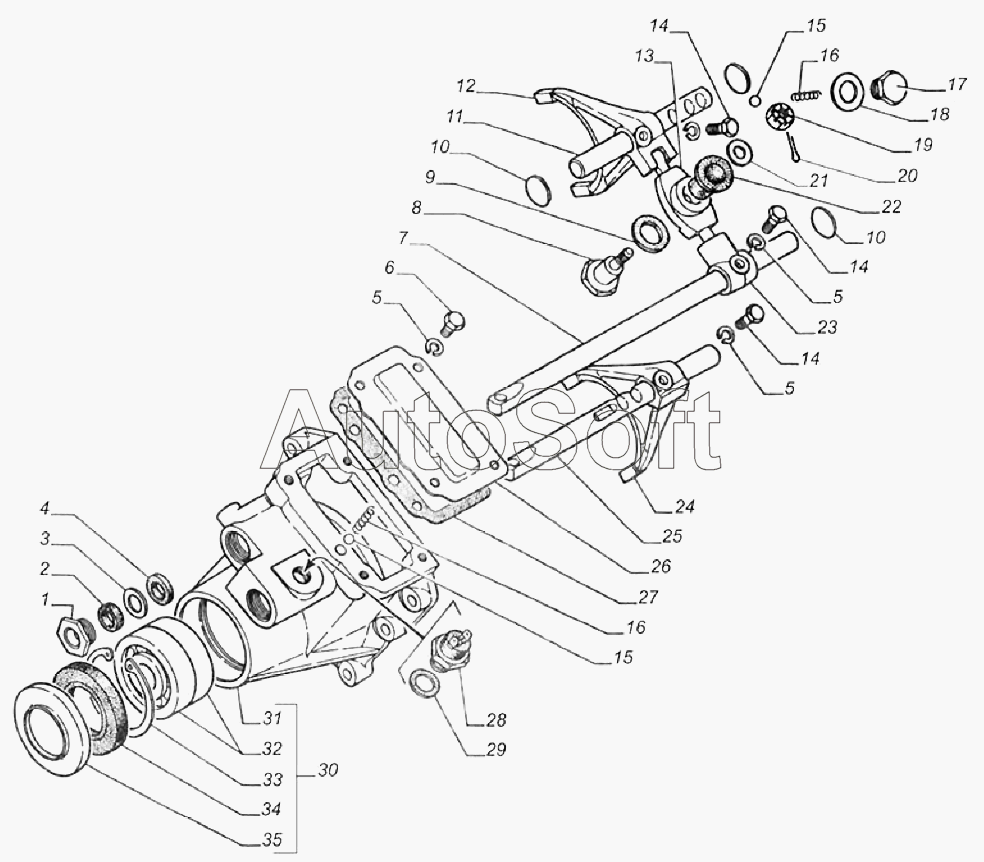

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Механизм переключения раздаточной коробки
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
10
2
3
4
5
5
5
6
7
8
9
1
11
12
13
14
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | Гайка сальника штоков | |
| 2 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 3 | 2***П | Шайба 16,5 | |
| 4 | 6***0 | Сальник штоков | |
| 5 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 6 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 7 | 3***2 | Шток промежуточный механизма управления | |
| 8 | 3***0 | Ось рычага промежуточного | |
| 9 | 6***7 | Шайба рычагов | |
| 10 | 2***9 | Заглушка 24 ОСТ 37.001.173-82 | |
| 11 | 3***3 | Шток включения понижающей и высшей передач | |
| 12 | 3***0 | Вилка включения передач | |
| 13 | 3***9 | Рычаг промежуточный механизма управления | |
| 14 | 2***9 | Болт М8х22 | |
| 15 | 4***6 | Шарик 9,525-40 | |
| 16 | 5***7 | Пружина фиксатора | |
| 17 | 2***9 | Пробка М18х1,5x12 | |
| 18 | 2***9 | Шайба 18 | |
| 19 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.108-93 | |
| 20 | 2***9 | Шплинт 2х20 | |
| 21 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 22 | 6***6 | Втулка рычагов раздаточной коробки | |
| 23 | 3***6 | Головка штока | |
| 24 | 3***2 | Вилка включения блокировки дифференциала | |
| 25 | 3***0 | Шток включения блокировки дифференциала | |
| 26 | 3***5 | Крышка люка механизма управления | |
| 27 | 3***7 | Прокладка крышки люка | |
| 28 | 6***6 | Выключатель сигнализатора блокировки дифференциала | |
| 29 | 2***Б | Прокладка выключателя света заднего хода | |
| 30 | 3***0 | Крышка | |
| 31 | 3***0 | Крышка механизма управления | |
| 32 | 5***Ш | Подшипник | |
| 33 | 4***6 | Кольцо А72 | |
| 34 | 2***2 | Манжета 42х75х10 | |
| 35 | 3***6 | Защитное кольцо |
