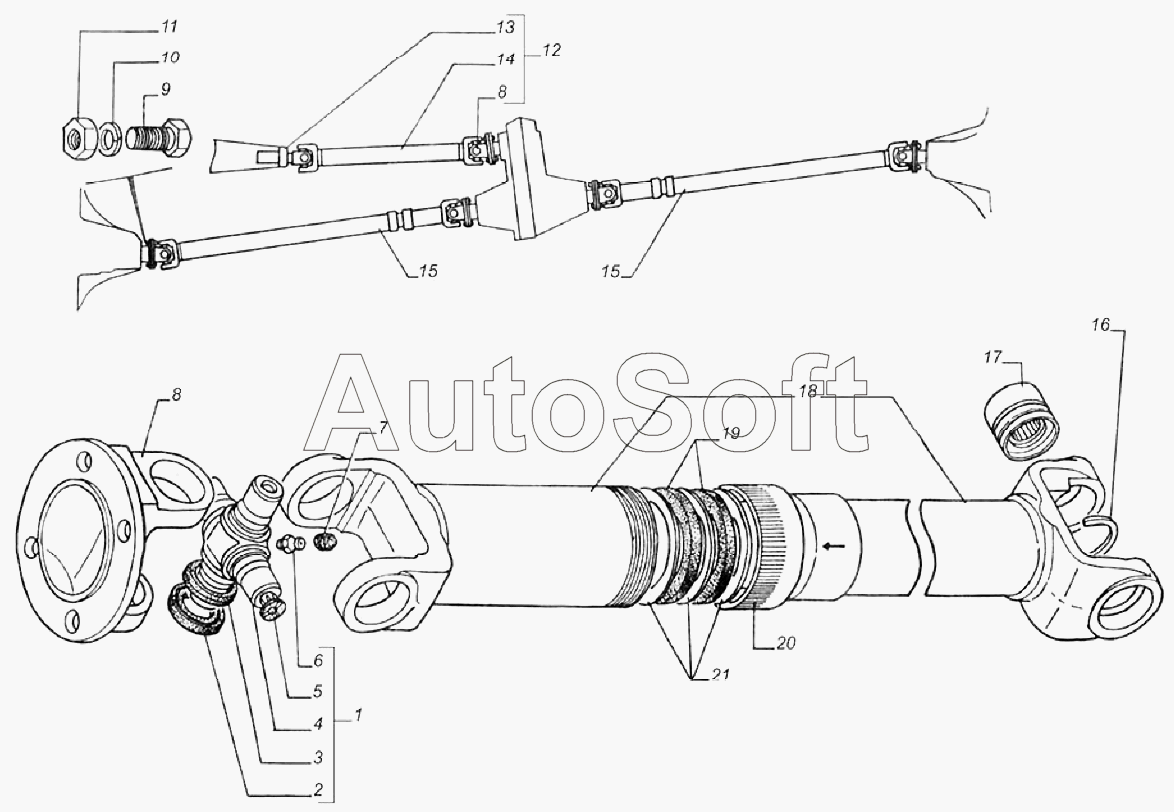

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Валы карданные трансмиссии
11
21
20
19
18
17
16
15
15
14
13
12
1
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Крестовина карданного вала с манжетами | |
| 2 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 3 | 3***7 | Отражатель крестовины карданного вала заднего моста | |
| 4 | 3***0 | Крестовина карданного вала | |
| 5 | 3***2 | Шайба торцевая | |
| 6 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 7 | 2***2 | Колпачок пресс-масленки | |
| 8 | 2***1 | Фланец карданного вала | |
| 9 | 2***9 | Болт М10х1-6gх25 | |
| 10 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 11 | 2***9 | Гайка М10х1-6Н | |
| 12 | 3***0 | Вал карданный промежуточный в сборе | |
| 13 | 2***7 | Вилка скользящая карданного вала | |
| 14 | 3***5 | Вал карданный | |
| 15 | 3***0 | Вал карданный в сборе | |
| 16 | 2***3 | Кольцо стопорное | |
| 17 | 7***2 | Подшипник крестовины карданного вала | |
| 18 | 3***5 | Вал карданный | |
| 19 | 3***5 | Кольцо уплотнительное карданного вала | |
| 20 | 3***7 | Обойма карданного вала | |
| 21 | 3***9 | Шайба разделительная |
