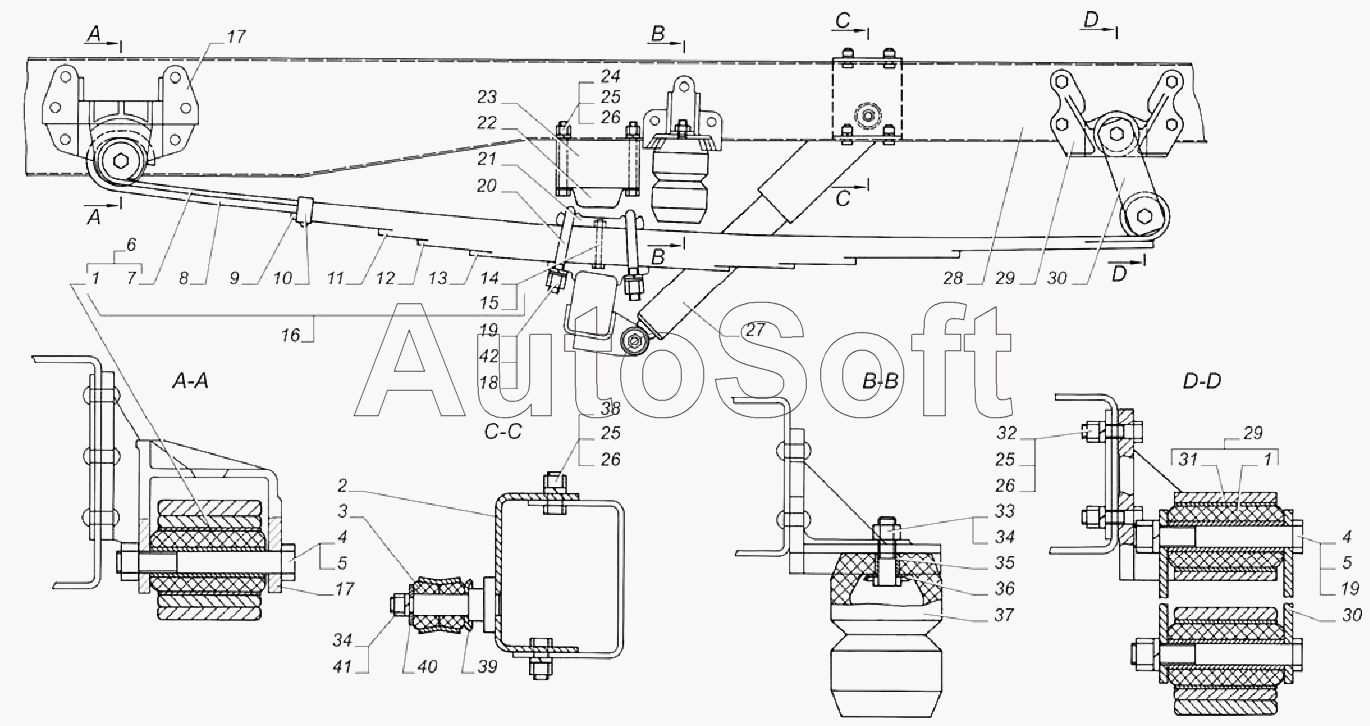

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Установка задней подвески
31
26
26
26
27
27
27
27
27
28
28
28
28
29
29
30
30
25
25
25
32
33
34
34
35
36
37
38
39
40
41
42
13
2
3
4
4
5
5
6
7
8
9
10
11
12
1
1
14
15
16
17
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Шарнир резинометаллический | |
| 2 | 3***1 | Кронштейн амортизатора задней подвески верхний | |
| 3 | 2***2 | Втулка проушины | |
| 4 | 2***9 | Болт М16х1,5-6gх115 | |
| 5 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 6 | 3***0 | Лист № 1 рессоры с шарнирами | |
| 7 | 3***0 | Лист № 1 передней и задней рессоры | |
| 8 | 3***0 | Лист № 2 рессоры | |
| 9 | 3***3 | Лист № 3 задней рессоры | |
| 10 | 3***1 | Хомут рессоры | |
| 11 | 3***4 | Лист №4 рессоры | |
| 12 | 3***5 | Лист №5 рессоры | |
| 13 | 3***6 | Лист №6 рессора | |
| 14 | 4***9 | Болт М12х1,25-6gх70 | |
| 15 | 2***9 | Гайка М12х1,25-6Н | |
| 16 | 3***0 | Рессора задняя с шарнирами | |
| 17 | 3***5 | Кронштейн задней рессоры передний | |
| 18 | 2***9 | Гайка М16х1,5-4Н6Н | |
| 19 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 20 | 3***8 | Стремянка рессоры | |
| 21 | 3***0 | Накладка задней рессоры | |
| 22 | 5***2 | Буфер задней рессоры в сборе | |
| 23 | 3***0 | Подкладка буфера задней рессоры | |
| 24 | 2***9 | Болт М10-6gх95 ОСТ 37.001.122-96 | |
| 25 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 26 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 27 | 3***6 | Амортизатор подвески разборный | |
| 27 | 3***3 | Амортизатор подвески неразборный | |
| 27 | 3***1 | Амортизатор задней подвески | |
| 27 | 3***3 | Амортизатор подвески | |
| 27 | К***6 | Амортизатор подвески | |
| 28 | 2***0 | Рама | |
| 28 | 2***0 | Рама | |
| 28 | 3***0 | Рама | |
| 28 | 3***0 | Рама | |
| 29 | 3***2 | Кронштейн задней рессоры - задний с шарниром | |
| 30 | 3***6 | Щека серьги | |
| 31 | 3***6 | Кронштейн задней рессоры - задний | |
| 32 | 2***9 | Болт М10-6gх40 | |
| 33 | 2***9 | Болт М12х1,25-6gх38 | |
| 34 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 35 | 1***6 | Втулка буфера | |
| 36 | 1***8 | Шайба | |
| 37 | 1***2 | Буфер передней рессоры | |
| 38 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 39 | 3***5 | Шайба пальца амортизатора | |
| 40 | 2***9 | Шайба 12,5 | |
| 41 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 42 | 2***9 | Шайба 16 ОСТ 37.001.144-96 |
