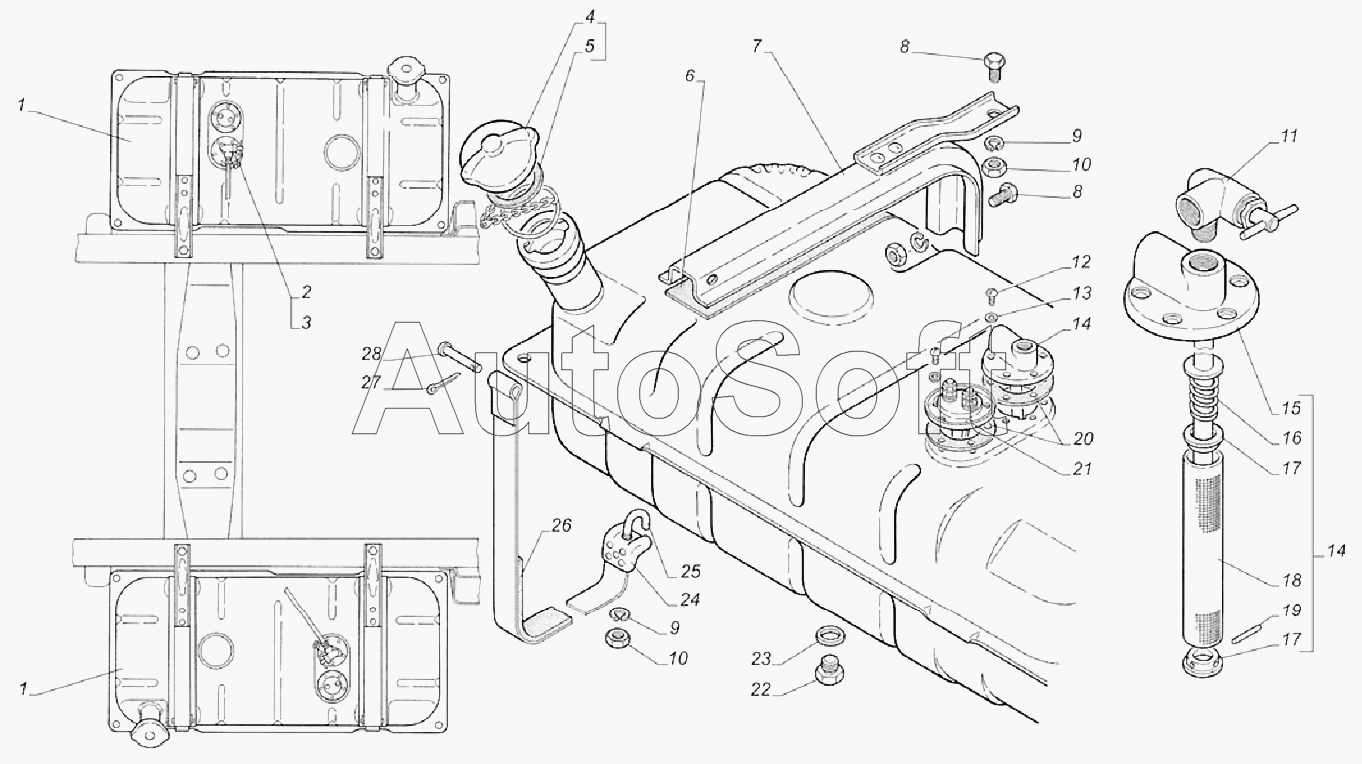

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Установка топливных баков автомобиля с дв. ЗМЗ-4063
15
28
27
26
25
24
23
22
21
20
19
18
17
17
16
1
1
14
14
13
12
11
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 2***9 | Гайка 10 | |
| 3 | 3***2 | Заглушка | |
| 4 | 2***0 | Пробка в сборе | |
| 5 | 2***5 | Прокладка пробки топливного бака | |
| 6 | 2***1 | Прокладка под кронштейн | |
| 7 | 2***2 | Кронштейн крепления топливного бака | |
| 8 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 9 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 10 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 11 | Г***1 | Кран бензиновый ВП5 | |
| 12 | 4***0 | Винт М5-6g12 | |
| 13 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 14 | 3***2 | Фланец приемного устройства с фильтром | |
| 15 | 3***6 | Фланец приемного устройства с трубкой | |
| 16 | 2***1 | Пружина | |
| 17 | 4***А | Фланец фильтра | |
| 18 | 4***7 | Фильтр приемной трубки | |
| 19 | 4***4 | Штифт 3х16 | |
| 20 | 1***2 | Прокладка датчика и фланца | |
| 21 | Ы***4 | Датчик указателя уровня топлива 5412.3827 | |
| 22 | 2***9 | Пробка М18х1,5x12 | |
| 23 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 24 | 2***0 | Хомут | |
| 25 | 3***8 | Крючок | |
| 26 | 2***0 | Прокладка хомута | |
| 27 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 28 | 2***9 | Палец 8х48 ОСТ 37.001.163-97 |
