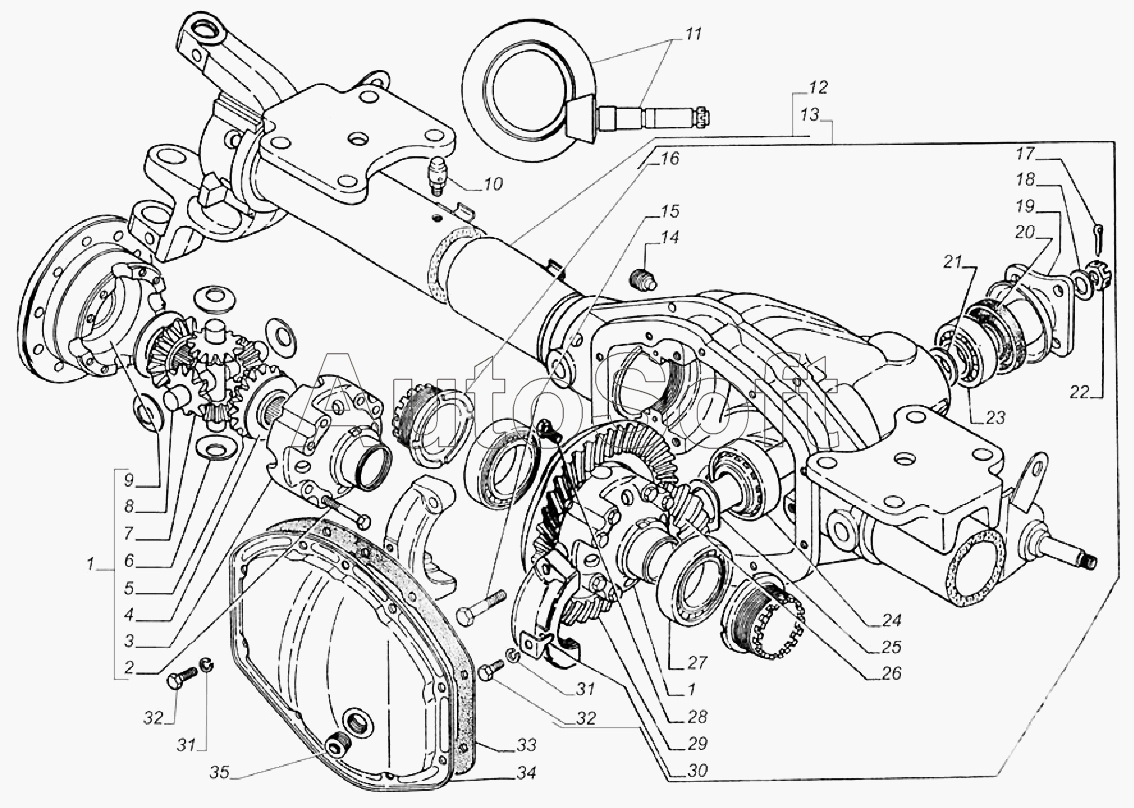

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Картер переднего моста с редуктором
28
20
21
21
22
23
24
25
26
27
19
29
30
30
31
31
32
32
33
34
35
10
2
3
4
5
6
7
8
9
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Дифференциал мостов | |
| 2 | 4***2 | Болт М8-6gх60 | |
| 3 | 3***8 | Коробка сателлитов дифференциала правая | |
| 4 | 1***А | Шайба опорная | |
| 5 | 2***0 | Шестерня полуоси заднего моста | |
| 6 | 1***2 | Шайба опорная сателлита | |
| 7 | 2***0 | Сателлит дифференциала | |
| 8 | 3***0 | Ось сателлитов дифференциала | |
| 9 | 3***9 | Коробка сателлитов дифференциала левая | |
| 10 | 2***П | Сапун в сборе | |
| 11 | 3***5 | Ведущая и ведомая шестерни главной передачи (комплект) | |
| 12 | 3***5 | Картер переднего моста с редуктором | |
| 13 | 3***0 | Редуктор переднего моста | |
| 14 | 3***8 | Пробка магнитная | |
| 15 | 2***П | Болт М12-6gх50 | |
| 16 | 3***0 | Гайка подшипников дифференциала | |
| 17 | 2***П | Шплинт 4х25 | |
| 18 | 2***Б | Шайба 21 | |
| 19 | 3***8 | Фланец ведущей шестерни (для моста с балкой типа банджо) | |
| 20 | 3***2 | Манжета 42х75х10 | |
| 21 | 3***4 | Кольцо распорное толщиной 4,17мм | |
| 21 | 3***8 | Кольцо распорное толщиной 5,19 мм | |
| 22 | 2***9 | Гайка М20х1,5-5Н6Н | |
| 23 | 6***2 | Подшипник ведущей шестерни мостов | |
| 24 | 6***2 | Подшипник | |
| 25 | 2***6 | Кольцо регулировочное толщиной 1,55 мм | |
| 26 | 3***7 | Шестерня ведущая главной передачи | |
| 27 | 6***Ш | Подшипник дифференциала моста (3302-3104020) | |
| 28 | 3***2 | Болт М10х1-6gх22 | |
| 29 | 3***0 | Шестерня ведомая главной передачи | |
| 30 | 3***4 | Пластина стопорная | |
| 30 | 3***5 | Пластина стопорная | |
| 31 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 32 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 33 | 3***0 | Прокладка крышки картера | |
| 34 | 3***3 | Крышка картера | |
| 35 | 2***9 | Пробка КГ1/2" |
