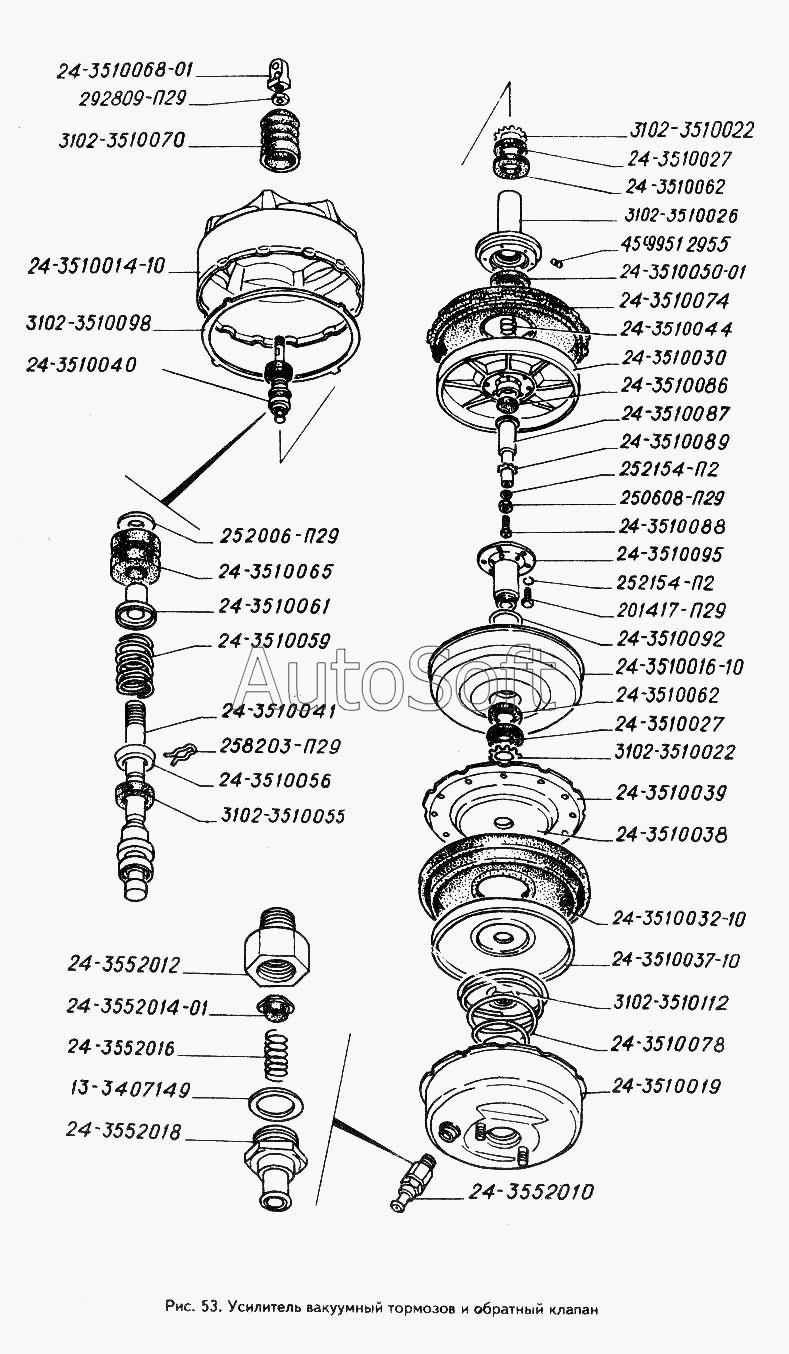

Каталог запасных частей к технике: ГАЗ-3302 (ГАЗель). Усилитель вакуумный тормозов и обратный клапан
201417-П29
45 9951 2955
24-3510065
292809-П29
3102-3510112
250608-П29
24-3510032-10
24-3510050-01
24-3510074
24-3510040
24-3510041
24-3552010
24-3552014-01
24-3510062
24-3510062
24-3510039
24-3510092
3102-3510055
3102-3510098
24-3552012
24-3510014-10
3102-3510026
24-3510016-10
24-3510019
24-3510027
24-3510027
24-3510030
24-3510037-10
13-3407149
24-3510068-01
24-3510044
24-3510059
24-3510078
24-3552016
24-3510095
24-3510038
24-3510087
24-3510061
24-3510088
3102-3510070
24-3510056
24-3510086
24-3510089
3102-3510022
3102-3510022
252006-П29
252154-П2
252154-П2
258203-П29
24-3552018
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-3407149 | 1***9 | Прокладка | |
| 201417-П29 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 24-3510014-10 | 2***0 | Корпус вакуумного усилителя | |
| 24-3510016-10 | 2***0 | Крышка первичной камеры | |
| 24-3510019 | 2***9 | Крышка вторичной камеры корпуса в сборе | |
| 24-3510027 | 2***7 | Манжета уплотнительная | |
| 24-3510030 | 2***0 | Поршень задней диафрагмы | |
| 24-3510032-10 | 2***0 | Диафрагма передняя | |
| 24-3510037-10 | 2***0 | Поршень передней диафрагмы | |
| 24-3510038 | 2***8 | Тарелка передней диафрагмы | |
| 24-3510039 | 2***9 | Кольцо опорное | |
| 24-3510040 | 2***0 | Клапан управления вакуумного усилителя в сборе | |
| 24-3510041 | 2***1 | Клапан управления с толкателем в сборе | |
| 24-3510044 | 2***4 | Пружина диафрагмы клапанов | |
| 24-3510050-01 | 2***1 | Диафрагма клапана | |
| 24-3510056 | 2***6 | Шайба пружины | |
| 24-3510059 | 2***9 | Пружина толкателя | |
| 24-3510061 | 2***1 | Упор пружины | |
| 24-3510062 | 2***2 | Кольцо направляющее соединителя поршней | |
| 24-3510065 | 2***5 | Фильтр воздушный вакуумного усилителя | |
| 24-3510068-01 | 2***1 | Проушина | |
| 24-3510074 | 2***4 | Диафрагма поршня | |
| 24-3510078 | 2***8 | Пружина диафрагмы | |
| 24-3510086 | 2***6 | Шайба реактивная толкателя | |
| 24-3510087 | 2***7 | Толкатель поршня | |
| 24-3510088 | 2***8 | Упор регулировочный толкателя | |
| 24-3510089 | 2***9 | Шайба стопорная | |
| 24-3510092 | 2***2 | Кольцо уплотнительное | |
| 24-3510095 | 2***5 | Соединитель поршней | |
| 24-3552010 | 2***0 | Клапан обратный вакуумного усилителя тормоза в сборе | |
| 24-3552012 | 2***2 | Корпус клапана | |
| 24-3552014-01 | 2***1 | Клапан в сборе | |
| 24-3552016 | 2***6 | Пружина | |
| 24-3552018 | 2***8 | Штуцер обратного клапана | |
| 250608-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 252006-П29 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 258203-П29 | 2***9 | Шплинт 5 | |
| 292809-П29 | 2***9 | Гайка М10х1-5Н6Н | |
| 3102-3510022 | 3***2 | Шайба стопорная | |
| 3102-3510026 | 3***6 | Корпус клапана | |
| 3102-3510055 | 3***5 | Кольцо уплотнительное в сборе | |
| 3102-3510070 | 3***0 | Чехол защитный | |
| 3102-3510098 | 3***8 | Кольцо корпуса вакуумного усилителя | |
| 3102-3510112 | 3***2 | Гайка М27х1,5 | |
| 45 9951 2955 | 4***5 | Винт М6-6gх10 |
