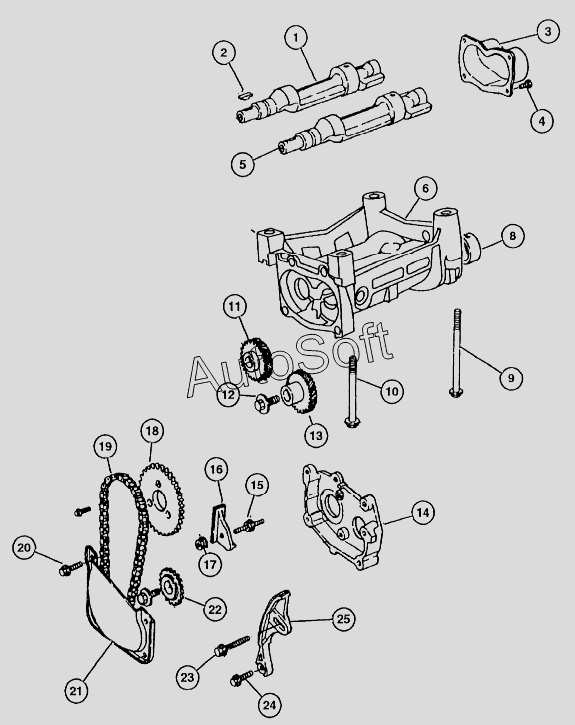

Каталог запасных частей к технике: ГАЗ-31105 (дополнение) (2005). Уравновешивающее устройство
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Ведущий уравновешивающий вал | |
| 2 | 6***0 | Шпонка шестерни | |
| 3 | 4***3 | Крышка опоры | |
| 4 | 6***2 | Винт с шестигранной головкой М8х1,25х20 и шайба | |
| 5 | 4***8 | Ведомый уравновешивающий вал | |
| 6 | 4***Е | Опора валов | |
| 7 | 5***6 | Установочный штифт | |
| 8 | П***к | Подшипник валов | |
| 9 | 6***А | Болт | |
| 10 | 6***9 | Болт с фланцевой головкой М10х1,5х108 | |
| 11 | 4***2 | Шестерня ведущего уравновешивающего вала | |
| 12 | 6***4 | Винт с шестигранной головкой М8х1,25х25 и шайба | |
| 13 | 4***1 | Шестерня ведомого уравновешивающего вала | |
| 14 | 4***9 | Крышка шестерен | |
| 15 | 6***А | Шпилька М6х1х40 | |
| 16 | 4***А | Направляющая цепи | |
| 17 | 6***7 | Гайка и шестигранная шайба с конусом на гайку | |
| 18 | 4***1 | Шестерня коленчатого вала | |
| 19 | 4***6 | Цепь привода уравновешивающих валов | |
| 20 | 6***1 | Болт М6х45х12,5 | |
| 21 | 4***D | Желоб крыши опоры | |
| 22 | 4***5 | Шестерня уравновешивающего устройства | |
| 23 | 6***9 | Винт с шестигранной головкой М6х1х35 и шайба | |
| 24 | 6***А | Винт с шестигранной фланцевой головкой | |
| 25 | 4***А | Натяжное устройство цепи |
