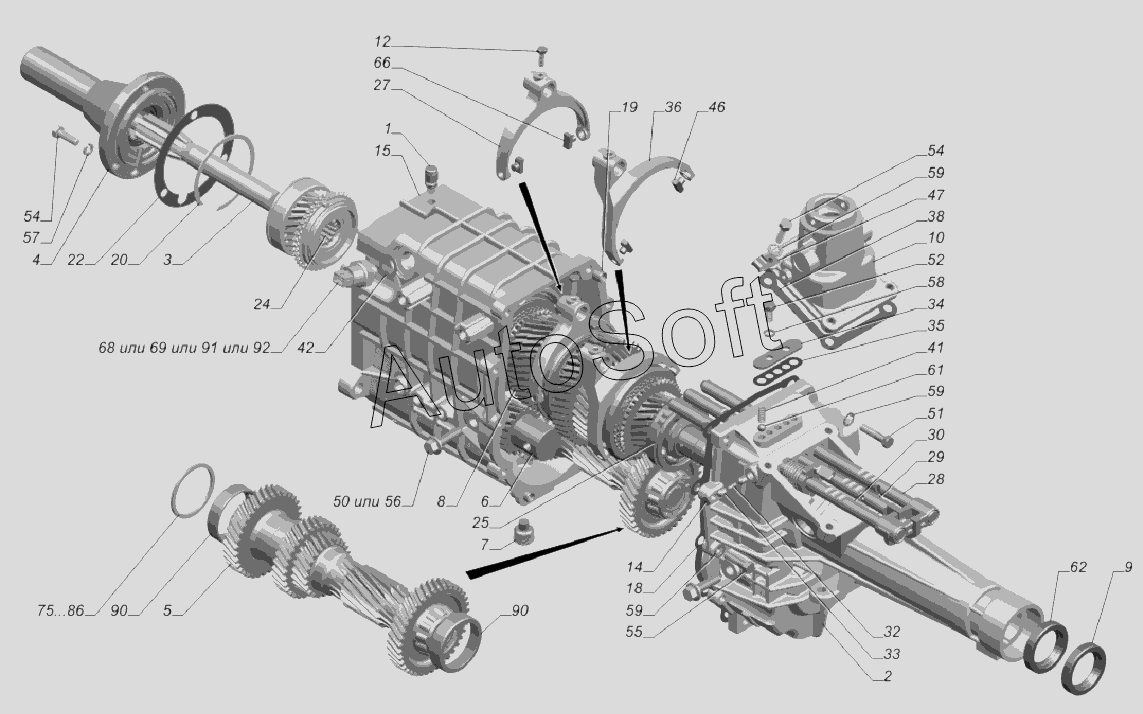

Каталог запасных частей к технике: ГАЗ-3302 (Cummins E-4) (2015). 27527-1700010. Коробка передач
69
46
47
50
51
52
54
54
55
56
57
58
59
59
59
61
62
66
68
42
75
86
90
90
91
92
22
2
3
4
5
6
7
8
9
10
12
14
15
18
19
20
1
24
25
26
27
28
29
30
32
33
34
35
36
37
38
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Сапун в сборе К1/8" | |
| 2 | 2***0 | Картер коробки передач задний | |
| 3 | 2***5 | Вал первичный | |
| 4 | 3***0 | Крышка подшипника первичного вала | |
| 5 | 3***6 | Вал промежуточный | |
| 6 | 3***8 | Ось со втулкой и промежуточной шестерней заднего хода | |
| 7 | 3***8 | Пробка магнитная | |
| 8 | 3***0 | Вал вторичный | |
| 9 | 2***7 | Манжета 1,2-38х56-2 | |
| 10 | 3***0 | Корпус рычага переключения передач в сборе | |
| 12 | 4***5 | Болт М6х18 | |
| 14 | 2***П | Заглушка 9 | |
| 15 | 3***8 | Картер коробки передач передний | |
| 18 | 3***1 | Прокладка картеров | |
| 19 | 3***9 | Штифт центровочный | |
| 20 | 2***4 | Кольцо стопорное подшипника | |
| 22 | 3***2 | Прокладка крышки подшипника | |
| 24 | 2***2 | Ролик переднего подшипника вторичного вала коробки передач | |
| 25 | 2***0 | Кольцо стопорное | |
| 26 | 2***1 | Колпак защитный удлинителя коробки передач | |
| 27 | 3***4 | Вилка переключения 1 и 2, 3 и 4 передач | |
| 28 | 3***4 | Шток включения 1 и 2 передачи с головкой | |
| 29 | 3***1 | Шток включения третьей и четвертой передач | |
| 30 | 3***1 | Шток 5 передачи и заднего хода | |
| 32 | 3***5 | Палец стопорный штоков | |
| 33 | 3***0 | Плунжер стопорный штоков | |
| 34 | 3***4 | Пластина фиксаторов штоков | |
| 35 | 3***5 | Прокладка пластины фиксаторов | |
| 36 | 3***2 | Вилка переключения 5 передачи и заднего хода | |
| 37 | 2***1 | Колпак защитный | |
| 38 | 3***6 | Прокладка корпуса рычага | |
| 41 | 3***6 | Пружина фиксатора передач | |
| 42 | 2***Б | Прокладка выключателя света заднего хода | |
| 46 | 3***8 | Сухарь | |
| 47 | 2***3 | Скоба | |
| 50 | 4***7 | Болт М10х35 | |
| 51 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 52 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 54 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 55 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 56 | 2***1 | Болт М10х35 | |
| 57 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 58 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 59 | 2***9 | Шайба 8 | |
| 61 | 5***П | Шарик | |
| 62 | 4***0 | Манжета BAU3X2 38-56-10 DIN3761A | |
| 66 | 3***0 | Сухарь вилок переключения передач | |
| 68 | 6***7 | Выключатель света заднего хода | |
| 69 | Ы***7 | Выключатель света заднего хода В14.3710-01 | |
| 75 | 3***5 | Кольцо регулировочное толщиной 2,4 мм | |
| 76 | 3***6 | Кольцо регулировочное толщиной 2,5мм | |
| 77 | 3***7 | Кольцо регулировочное толщиной 2,6мм | |
| 78 | 3***8 | Кольцо регулировочное толщиной 2,7мм | |
| 79 | 3***9 | Кольцо регулировочное толщиной 2,8мм | |
| 80 | 3***0 | Кольцо регулировочное толщиной 2,9мм | |
| 81 | 3***1 | Кольцо регулировочное толщиной 3,0мм | |
| 82 | 3***2 | Кольцо регулировочное толщиной 3,1мм | |
| 83 | 3***3 | Кольцо регулировочное толщиной 3,2мм | |
| 84 | 3***4 | Кольцо регулировочное толщиной 3,3мм | |
| 85 | 3***5 | Кольцо регулировочное толщиной 3,4мм | |
| 86 | 3***6 | Кольцо регулировочное толщиной 3,5мм | |
| 90 | 6***Ш | Подшипник наружный в сборе (21Р-3103025-01) | |
| 91 | Ф***4 | Выключатель света заднего хода ВЗХ-6 | |
| 92 | 1***8 | Выключатель света заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
