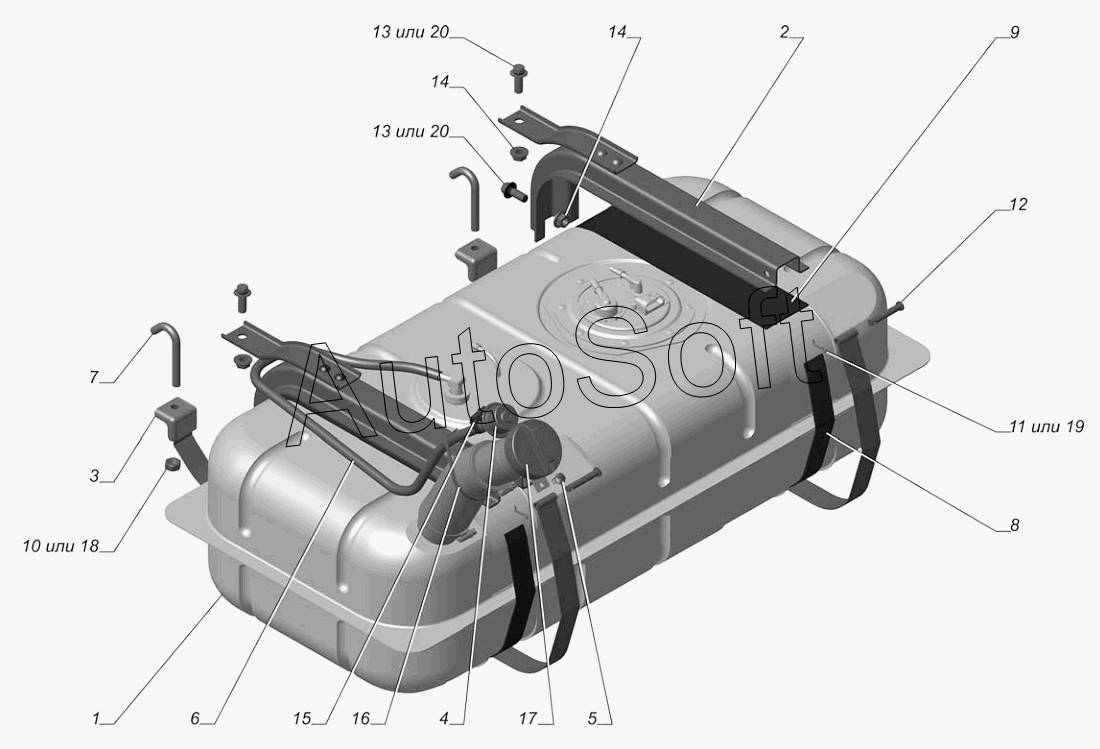

Каталог запасных частей к технике: ГАЗ-2705 (Cummins E-4) (2015). 3221-1101001-10. Установка топливного бака
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 2***2 | Кронштейн крепления топливного бака | |
| 3 | 2***0 | Хомут | |
| 4 | 6***1 | Клапан топливного бака в сборе | |
| 5 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 6 | 2***9 | Трубка | |
| 7 | 3***8 | Крючок | |
| 8 | 2***0 | Прокладка хомута | |
| 9 | 2***1 | Прокладка под кронштейн | |
| 10 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 11 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 12 | 2***9 | Палец 8х48 ОСТ 37.001.163-97 | |
| 13 | 4***3 | Болт М10х25 | |
| 14 | 4***1 | Гайка | |
| 15 | 4***2 | Хомут 12-18 | |
| 16 | 4***2 | Поясок | |
| 17 | 3***0 | Пробка топливного бака с предохранительным клапаном и клапаном разрежения | |
| 18 | 2***1 | Гайка М10 | |
| 19 | 2***1 | Шплинт | |
| 20 | 2***1 | Болт М10х25 |
