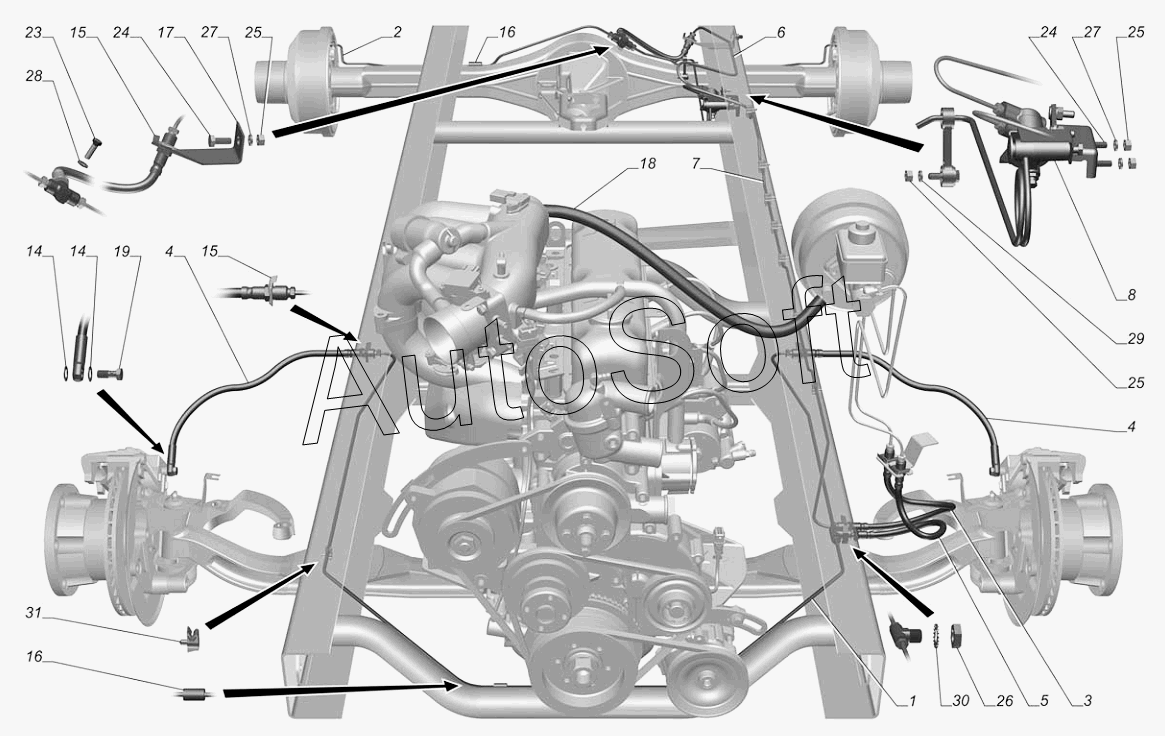

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-3500001-70. Установка привода тормозной системы
/93.gif)
1
2
3
4
4
5
6
7
8
14
14
15
15
16
16
17
18
19
23
24
24
25
25
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы передней оси с тройником | |
| 2 | 3***0 | Трубопроводы заднего моста с тройником и шлангом | |
| 3 | 3***5 | Шланг гибкий тормозов | |
| 4 | 3***0 | Шланг гибкий передних тормозов | |
| 5 | 3***0 | Шланг гибкий тормозов переднего контура | |
| 6 | 3***1 | Трубка от регулятора к шлангу задних тормозов | |
| 7 | 3***0 | Трубка от шланга к регулятору | |
| 8 | 3***9 | Регулятор давления с приводом | |
| 14 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 15 | 2***2 | Скоба крепления шланга | |
| 16 | 2***6 | Втулка защитная | |
| 17 | 3***9 | Кронштейн шланга | |
| 18 | 3***0 | Рукав | |
| 19 | 3***2 | Болт соединительный | |
| 23 | 2***9 | Болт М6-6gх22 | |
| 24 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 25 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 26 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 27 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 29 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 30 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 31 | 2***5 | Скоба крепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
