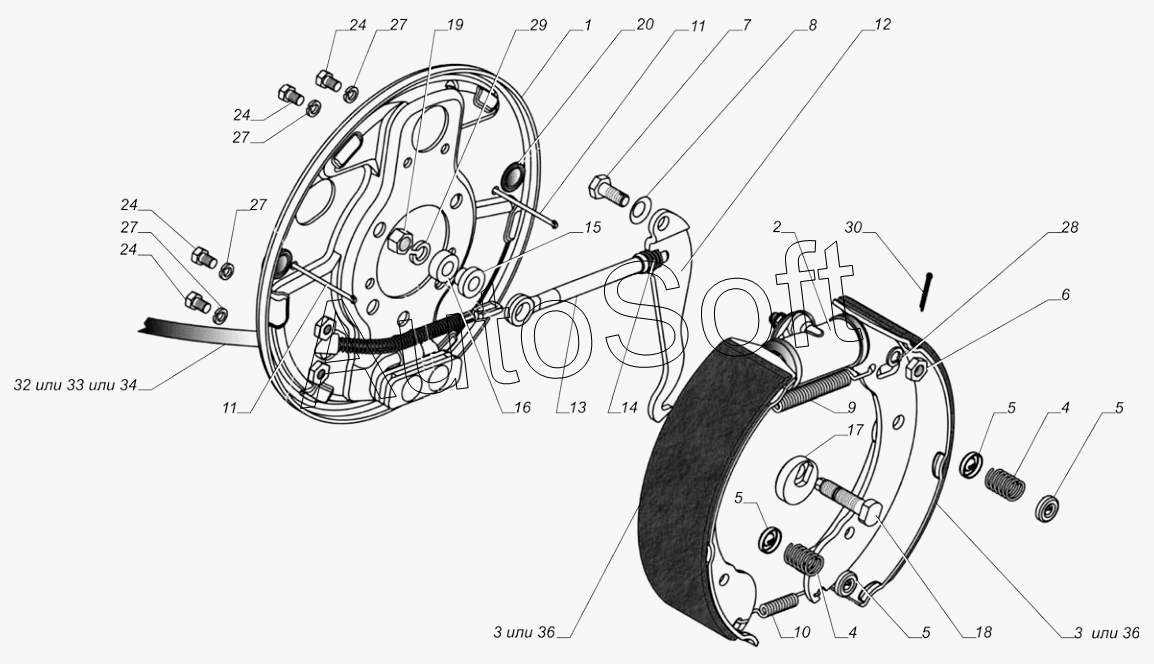

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-3502009. Тормоз задний с тросом левый
/106.gif)
15
36
36
34
33
32
30
29
28
27
27
27
27
24
24
24
24
20
19
18
17
16
1
14
13
12
11
11
10
9
8
7
6
5
5
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Щит заднего тормоза левый | |
| 2 | 2***1 | Цилиндр колесный заднего тормоза в сборе | |
| 3 | 3***0 | Колодка заднего тормоза с тормозной накладкой | |
| 4 | М***С | Пружина отжимная колодок тормоза | |
| 5 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 6 | 2***9 | Гайка 10х1-6Н | |
| 7 | 2***9 | Болт М10х1-6hх25 | |
| 8 | 2***9 | Шайба 13 | |
| 9 | 1***5 | Пружина стяжная колодок тормоза | |
| 10 | 3***5 | Пружина стяжная колодок тормоза | |
| 11 | 3***2 | Стержень чашек прижимной пружины | |
| 12 | 3***3 | Рычаг привода левого тормоза | |
| 13 | 3***7 | Звено разжимное | |
| 14 | 2***1 | Пружина | |
| 15 | 3***4 | Втулка эксцентрика | |
| 16 | 3***0 | Втулка | |
| 17 | 3***1 | Эксцентрик | |
| 18 | 3***0 | Ось эксцентрика | |
| 19 | 2***9 | Гайка М12х1,25-6Н | |
| 20 | 5***4 | Заглушка | |
| 24 | 2***9 | Болт М8-6gх14 | |
| 27 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 29 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 30 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 32 | 3***3 | Трос задний с оболочкой | |
| 33 | 3***2 | Трос задний с оболочкой | |
| 34 | 3***4 | Трос задний с оболочкой | |
| 36 | 3***1 | Колодка с тормозной накладкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
