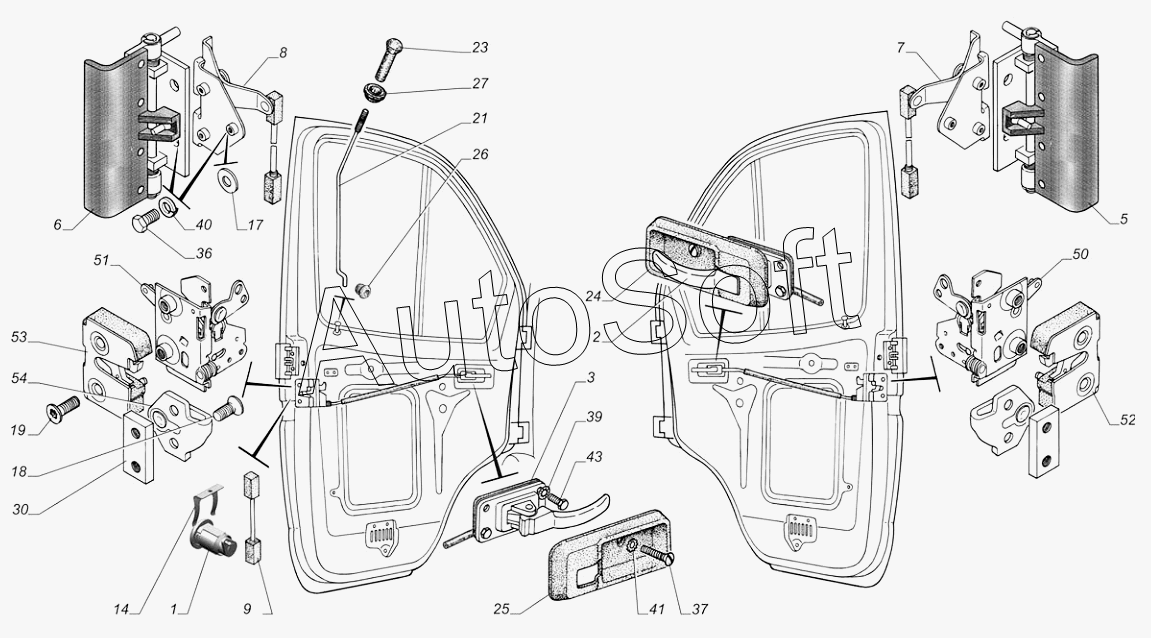

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-6105002-40. Установка замков и приводов замков передних дверей
/168.gif)
25
54
53
52
51
50
43
41
40
39
37
36
30
27
26
1
24
23
21
19
18
17
14
9
8
7
6
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3302.6105006-10 | 3***0 | Комплект запорных устройств автомобиля | |
| 1 | 3***1 | Выключатель замка передней двери левый | |
| 2 | 3***1 | Привод замка внутренний с тягой правый | |
| 3 | 3***1 | Привод замка внутренний с тягой левый | |
| 5 | 3***1 | Ручка двери наружная правая в сборе | |
| 6 | 3***1 | Ручка двери наружная левая | |
| 7 | 3***0 | Кронштейн рычага привода наружной ручки двери правый | |
| 8 | 3***0 | Кронштейн рычага привода наружной ручки двери левый | |
| 9 | 3***0 | Тяга в сборе | |
| 14 | 3***2 | Держатель выключателя замка | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 4***5 | Винт М8х20 | |
| 19 | 4***6 | Винт М8х25 | |
| 21 | 3***0 | Тяга выключения замка левая | |
| 23 | 4***4 | Наконечник тяги выключения замка двери | |
| 24 | 4***8 | Розетка внутреннего привода правая | |
| 25 | 4***9 | Розетка внутреннего привода левая | |
| 26 | 3***6 | Втулка рычагов внутреннего замка | |
| 27 | 4***4 | Втулка наконечника тяги выключения замка | |
| 30 | 3***1 | Пластана крепления фиксатора двери | |
| 36 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 37 | 2***9 | Винт М6-6gх25 | |
| 39 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 40 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 41 | 2***9 | Шайба 2-6 ОСТ 37.001.147-75 | |
| 43 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 50 | 1***0 | Механизм замка дверей рычажный левый | |
| 51 | 1***0 | Механизм замка дверей рычажный правый | |
| 52 | 1***0 | Механизм замка двери запорный правый | |
| 53 | 1***0 | Механизм замка двери запорный левый | |
| 54 | 1***0 | Фиксатор замка |
