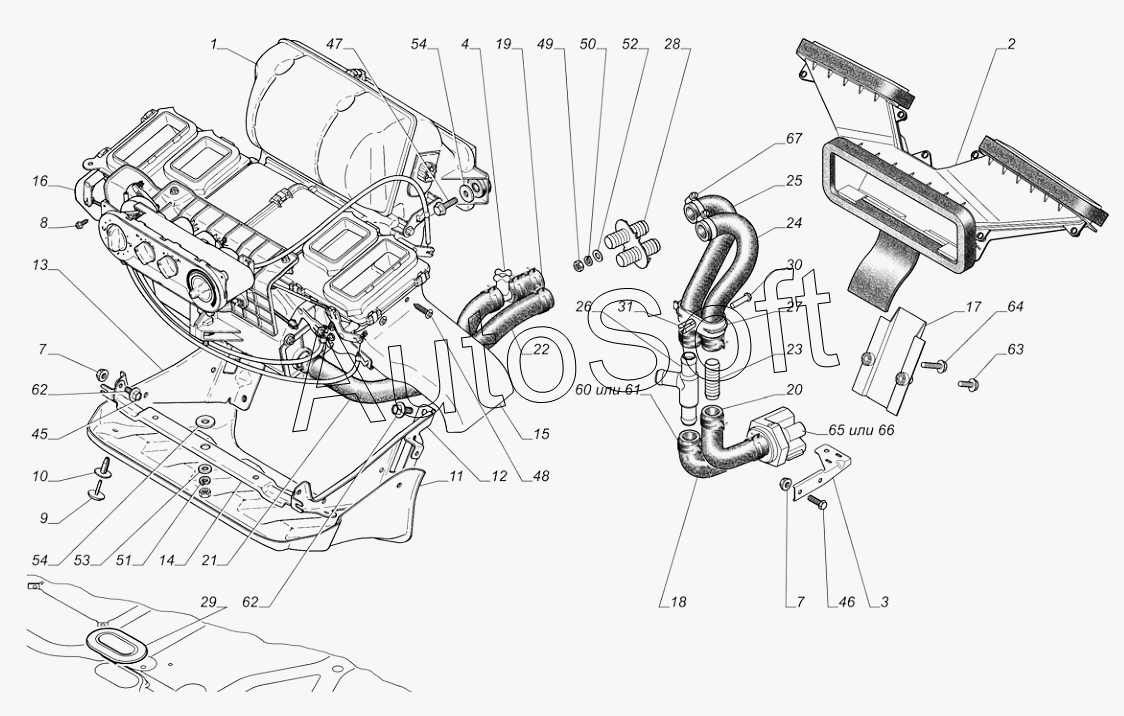

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-8101002-80. Установка отопителя
/186.gif)
1
2
3
4
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
46
47
48
49
50
51
52
53
54
54
60
61
62
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Отопитель | |
| 2 | 3***0 | Короб воздухозаборника в сборе | |
| 3 | 3***0 | Кронштейн крана отопителя | |
| 4 | 3***0 | Тройник выпускной | |
| 7 | 4***8 | Гайка М6 | |
| 8 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 9 | 3***1 | Пистон крепления | |
| 10 | 3***6 | Гнездо пистона | |
| 11 | 3***0 | Кожух | |
| 12 | 3***0 | Кронштейн отопителя правый | |
| 13 | 3***0 | Кронштейн отопителя левый | |
| 14 | 3***2 | Поперечина | |
| 15 | 3***4 | Воздуховод правый | |
| 16 | 3***5 | Воздуховод левый | |
| 17 | 3***6 | Накладка воздухозаборника | |
| 18 | 3***0 | Шланг | |
| 19 | 3***4 | Шланг | |
| 20 | 3***0 | Шланг | |
| 21 | 3***0 | Шланг отводящий | |
| 22 | 3***0 | Шланг | |
| 23 | 3***0 | Штуцер | |
| 24 | 3***2 | Шланг отопителя | |
| 25 | 3***4 | Шланг отопителя | |
| 26 | 3***4 | Переходник | |
| 27 | 3***6 | Скоба | |
| 28 | 3***0 | Соединитель | |
| 29 | 3***8 | Заглушка | |
| 30 | 3***0 | Пистон крепления обивки | |
| 31 | 3***2 | Держатель обивки | |
| 46 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 47 | 4***3 | Болт М8х30 | |
| 48 | 4***6 | Винт 4х12 | |
| 49 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 50 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 51 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 52 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 53 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 54 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 60 | 0***9 | Хомут пружинный 29х12 | |
| 61 | 2***0 | Хомут пружинный 29х12 | |
| 62 | Е***8 | Болт СпМ6х16 | |
| 63 | Е***6 | Болт резьбовыдавливающий Сп М6х20 | |
| 64 | Е***6 | Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х35 | |
| 65 | Р***0 | Кран управления отопителем | |
| 66 | 4***6 | Кран управления отопителем с байпасовым каналом | |
| 67 | 4***7 | Хомут 20-32 |
