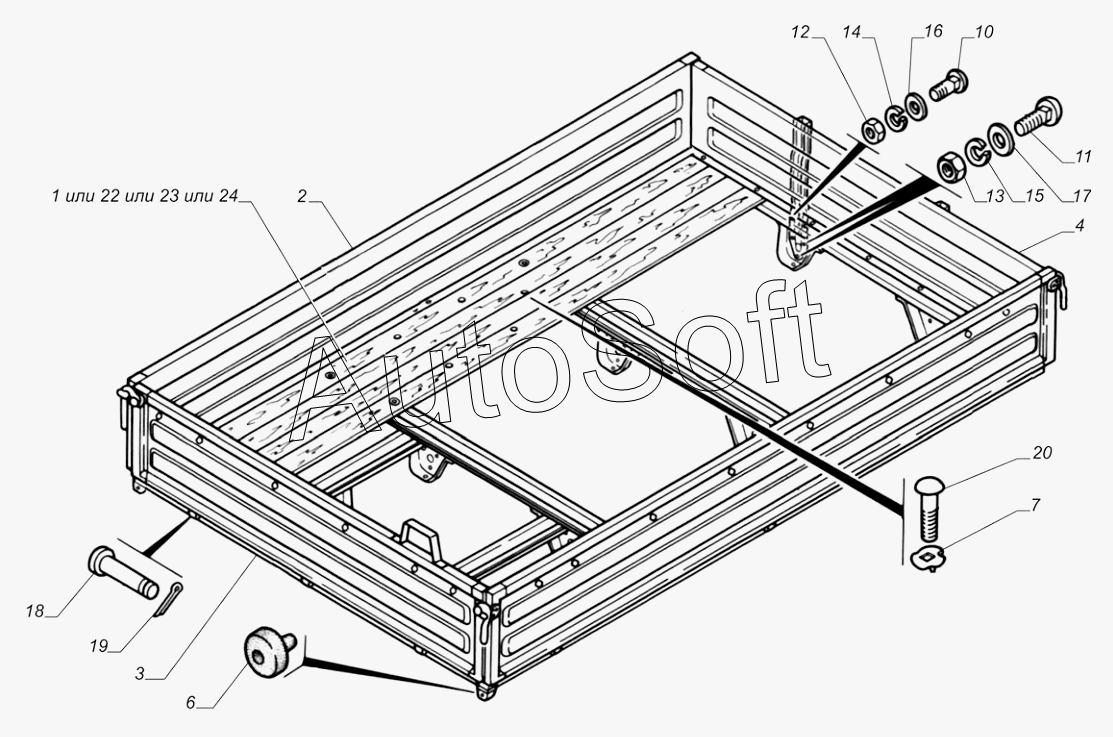

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-8500010-30. Платформа с бортами
/207.gif)
1
2
3
4
6
7
10
11
12
13
14
15
16
17
18
19
20
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Основание платформы с деревянным настилом и сварным каркасом | |
| 2 | 3***0 | Борт боковой | |
| 3 | 2***0 | Борт задний | |
| 4 | 2***0 | Борт передний | |
| 6 | 6***2 | Буфер | |
| 7 | 9***А | Шайба специальная | |
| 10 | 2***9 | Болт М8-6gх20 ОСТ 37.001.106-75 | |
| 11 | 2***9 | Болт М10-6gх25 ОСТ 37.001.106-75 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 14 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 16 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 17 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 18 | 2***9 | Палец 10х55 петли заднего борта | |
| 19 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 20 | 2***9 | Болт М8-6gх45 ОСТ 37.001.106-75 | |
| 22 | 3***4 | Основание платформы с деревянным настилом | |
| 23 | 3***5 | Основание платформы с деревянным настилом | |
| 24 | 3***6 | Основание платформы с деревянным настилом |
