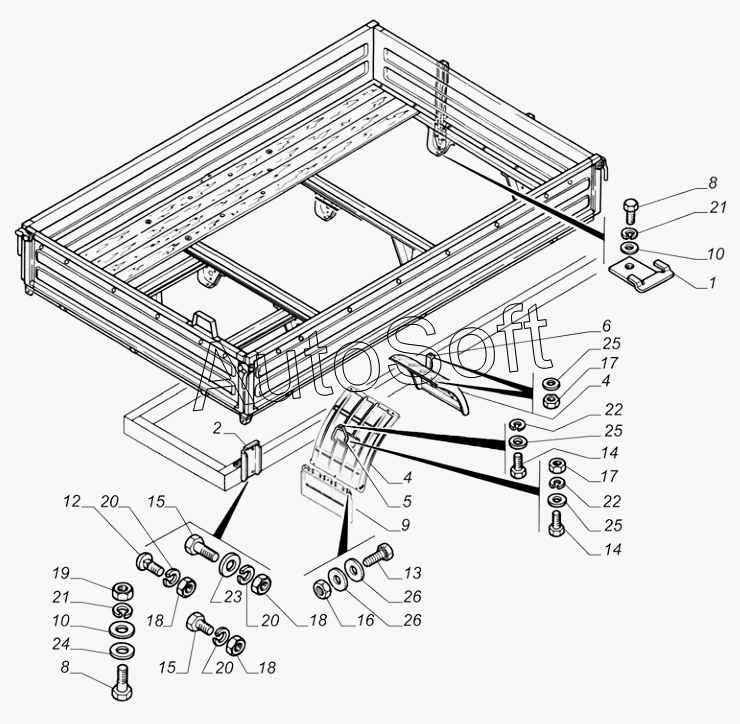

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-8521001-30. Установка деталей крепления платформы и брызговиков
/210.gif)
1
2
4
4
5
6
8
8
9
10
10
12
13
14
14
15
15
16
17
17
18
18
18
19
20
20
20
21
21
22
22
23
24
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Держатель гайки | |
| 2 | 3***4 | Кронштейн крепления платформы | |
| 4 | 3***0 | Брызговик заднего колеса | |
| 5 | 2***0 | Кронштейн брызговика | |
| 6 | 3***0 | Кронштейн брызговика | |
| 8 | 2***3 | Болт М12х1,25-6gх35 | |
| 9 | 3***1 | Фартук заднего брызговика | |
| 10 | 2***9 | Шайба 12,5 | |
| 12 | 2***9 | Болт М10-6gх30 | |
| 13 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 14 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 15 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 17 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 19 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 23 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 24 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 25 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 26 | 2***9 | Шайба 6 ОСТ 37.001.144-96 |
