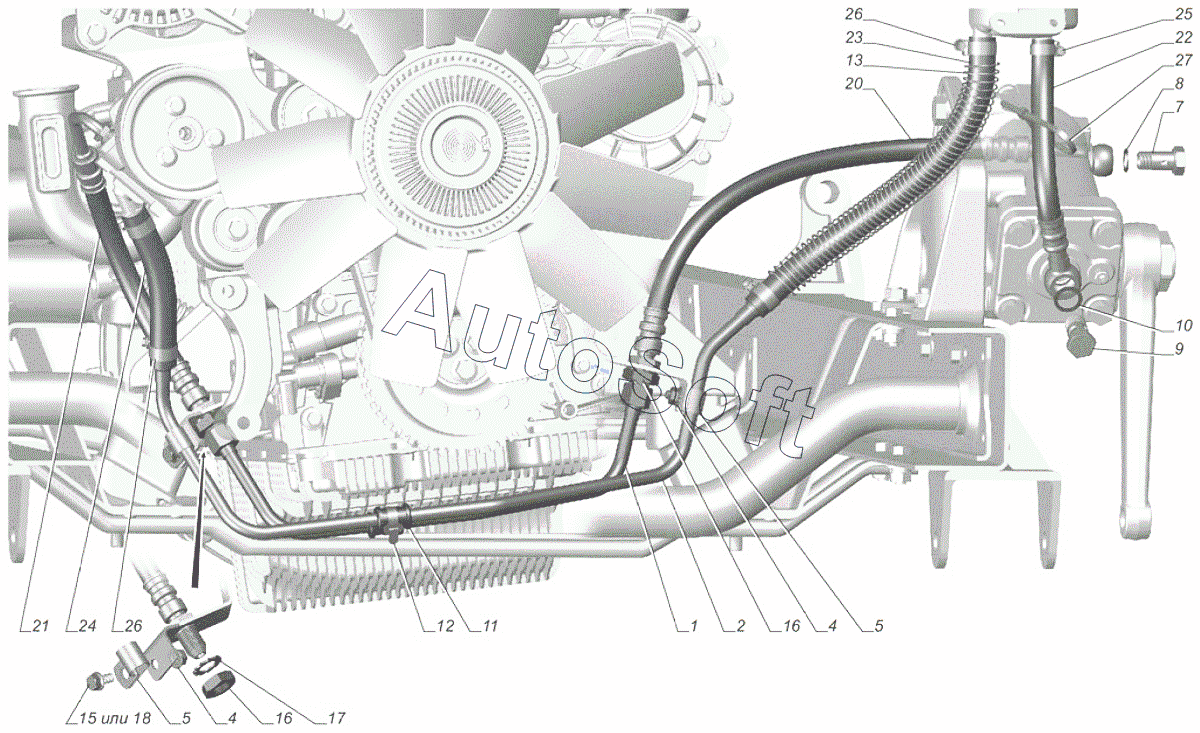

Каталог запасных частей к технике: ГАЗель-Бизнес 2705-393 (2015). 2705-3408001-10 Установка трубопроводов и шлангов гидроусилителя руля
15
27
26
26
25
24
23
22
21
20
18
17
16
16
1
13
12
11
10
9
8
7
5
5
4
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Трубка нагнетательная гидроусилителя руля | |
| 2 | 2***2 | Трубка всасывающая гидроусилителя руля | |
| 4 | 4***9 | Гайка М8 | |
| 5 | 2***9 | Скоба | |
| 7 | С***0 | Болт-штуцер | |
| 8 | 3***2 | Кольцо уплотнительное | |
| 9 | 3***0 | Болт соединительной муфты | |
| 10 | 4***5 | Прокладка | |
| 11 | 2***5 | Втулка на левой головке цилиндров двигателя | |
| 12 | 2***7 | Поясок | |
| 13 | 2***8 | Оболочка защитная | |
| 15 | 4***7 | Болт М8-6gх16 | |
| 16 | 2***9 | Гайка М18х1,5-6Н | |
| 17 | 2***9 | Шайба 18 | |
| 18 | 2***1 | Болт DIN EN 1662-М8х16-8.8-A3L | |
| 20 | 8***0 | Шланг нагнетательный гидроусилителя руля | |
| 21 | 8***1 | Шланг нагнетательный гидроусилителя руля | |
| 22 | 8***9 | Шланг сливной | |
| 23 | 8***6 | Шланг всасывающий | |
| 24 | 8***5 | Шланг всасывающий | |
| 25 | 4***4 | Хомут 12-22 | |
| 26 | 4***6 | Хомут 16-27 | |
| 27 | 4***1 | Поясок |
