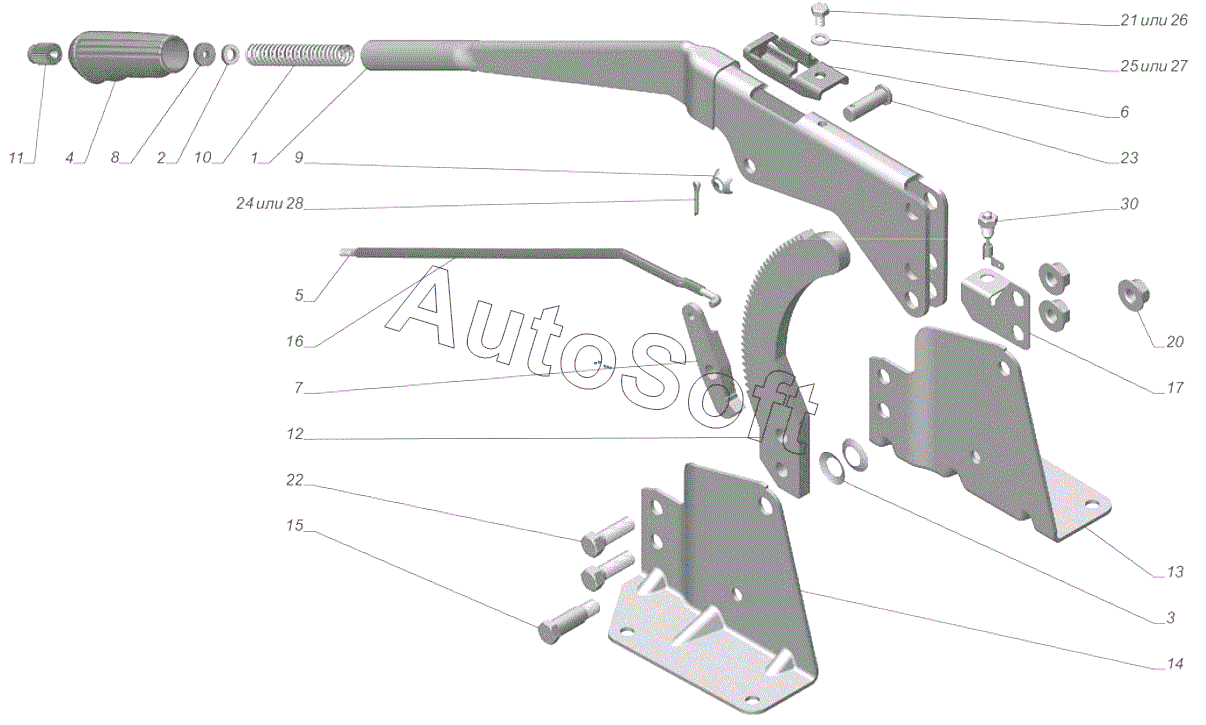

Каталог запасных частей к технике: ГАЗель-Бизнес 2705-393 (2015). 3302-3508015-01 Рычаг стояночного тормоза
14
30
28
27
26
25
24
23
22
21
20
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Рычаг с усилителем | |
| 2 | 2***9 | Шайба 6 | |
| 3 | 2***9 | Шайба 13 | |
| 4 | 3***5 | Ручка рычага привода стояночного тормоза | |
| 5 | 3***8 | Тяга собачки | |
| 6 | 4***9 | Ограничитель колебаний рычага | |
| 7 | 3***0 | Собачка | |
| 8 | 3***5 | Шайба опорная кнопки | |
| 9 | 4***5 | Шайба | |
| 10 | 3***6 | Пружина тяги собачки | |
| 11 | 4***9 | Кнопка рычага привода стояночного тормоза | |
| 12 | 3***8 | Сектор | |
| 13 | 3***0 | Кронштейн правый | |
| 14 | 3***4 | Кронштейн левый | |
| 15 | 3***4 | Ось | |
| 16 | 3***4 | Трубка | |
| 17 | 3***8 | Кронштейн включателя сигнализатора | |
| 20 | 4***1 | Гайка | |
| 21 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 23 | 2***9 | Палец 10х28 ОСТ 37.001.163-97 | |
| 24 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 25 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 26 | 2***1 | Болт DIN 933-М6х10-8.8-A-A3L | |
| 27 | 2***1 | Шайба | |
| 28 | 2***1 | Шплинт | |
| 30 | В***0 | Включатель контрольной лампы ручного тормоза ВК409 |
