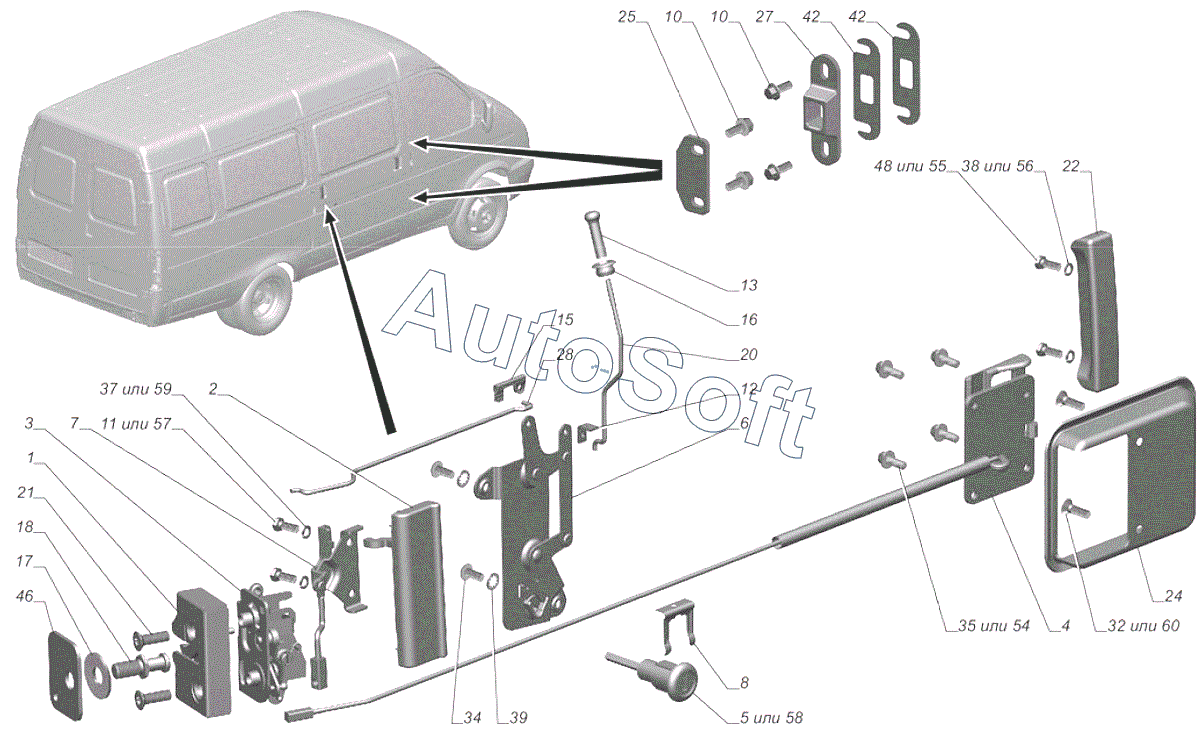

Каталог запасных частей к технике: ГАЗель-Бизнес 2705-393 (2015). 3221-6425002-10 Установка замков и ручек средней двери
46
27
28
32
34
35
37
38
39
42
42
25
48
49
54
55
56
57
58
59
60
12
2
3
4
5
6
7
8
10
10
11
1
13
15
16
17
18
20
21
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Запорный механизм замка правый | |
| 2 | 2***0 | Ручка двери наружная в сборе | |
| 3 | 2***6 | Механизм замка боковой и задней дверей рычажный | |
| 4 | 2***8 | Привод замка боковой двери внутренний с тягой | |
| 5 | 2***0 | Выключатель замка средней двери | |
| 6 | 2***0 | Механизм выключения замка боковой двери | |
| 7 | 2***0 | Кронштейн рычага привода | |
| 8 | 3***2 | Держатель выключателя замка | |
| 10 | Е***8 | Болт СпМ6х16 | |
| 11 | 4***0 | Болт М5х12 | |
| 12 | 2***0 | Зажим тяги | |
| 13 | 4***4 | Наконечник тяги выключения замка двери | |
| 15 | 2***2 | Зажим тяги | |
| 16 | 4***4 | Втулка наконечника тяги выключения замка | |
| 17 | 3***0 | Шайба 12,4 | |
| 18 | 3***4 | Шип фиксатора двери | |
| 20 | 2***0 | Тяга выключения замка | |
| 21 | 4***6 | Винт М8х25 | |
| 22 | 2***4 | Ручка боковой двери наружная передняя | |
| 24 | 2***8 | Розетка внутреннего привода | |
| 25 | Г***2 | Шип | |
| 27 | Г***1 | Гнездо | |
| 28 | 2***0 | Тяга выключения замка промежуточная | |
| 32 | 2***2 | Винт | |
| 34 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 35 | 4***2 | Болт М6-6gх16 | |
| 37 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 38 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 39 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 42 | Г***3 | Пластина регулировочная | |
| 46 | 2***2 | Пластина шипа фиксатора боковой двери | |
| 48 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 49 | 3***0 | Скоба | |
| 54 | 2***1 | Болт DIN EN 1662-М6х16-8.8-A3L | |
| 55 | 2***1 | Болт | |
| 56 | 2***1 | Шайба | |
| 57 | 2***1 | Болт | |
| 58 | 2***2 | Выключатель замка средней двери | |
| 59 | 2***1 | Шайба | |
| 60 | 2***2 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
