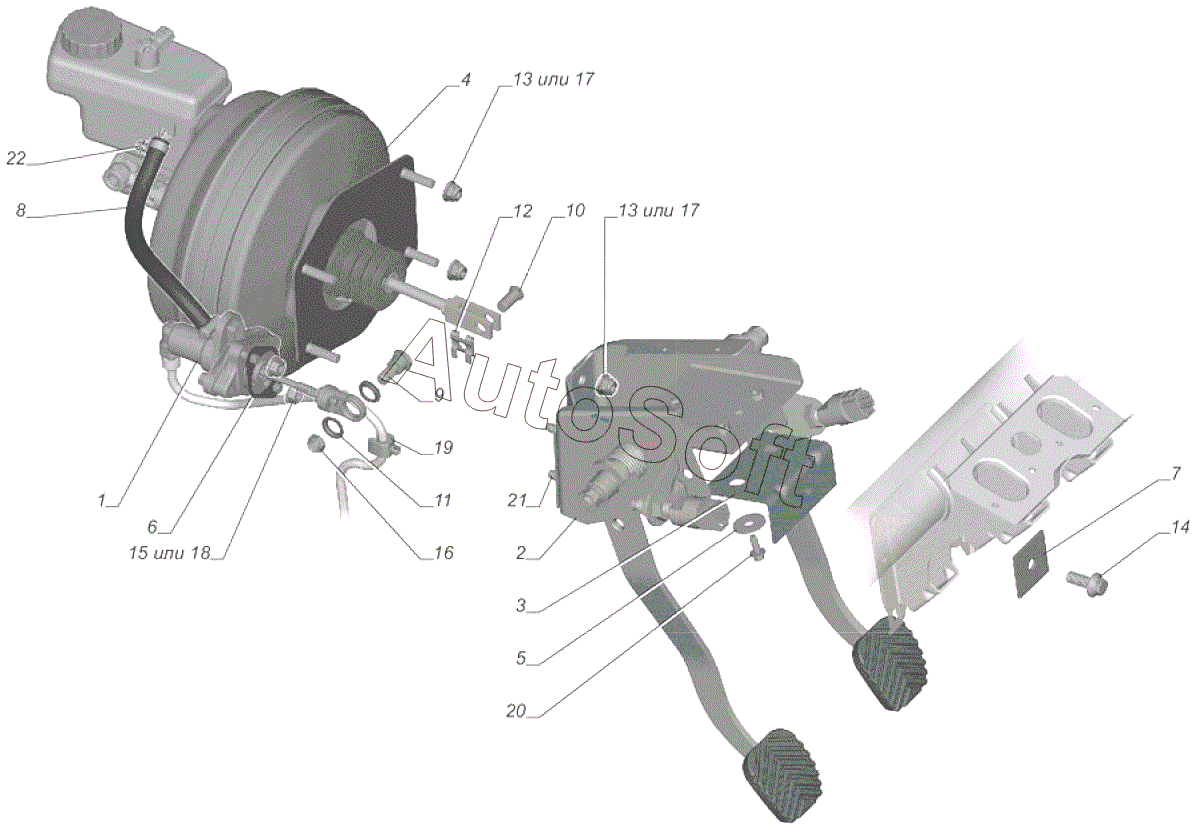

Каталог запасных частей к технике: ГАЗель-Бизнес 2705-393 (2015). 2310-1602002-10 Установка привода сцепления и тормоза
11
22
21
20
19
18
17
17
16
15
14
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Цилиндр главный с переходной пластиной | |
| 2 | 2***8 | Кронштейн с педалями | |
| 3 | 2***6 | Кронштейн с гайкой | |
| 4 | 3***0 | Усилитель вакуумный с главным цилиндром тормозов и кронштейном | |
| 5 | 2***9 | Шайба 8,5 | |
| 6 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 7 | 2***3 | Пластина | |
| 8 | 3***1 | Шланг от бачка к главному цилиндру сцепления | |
| 9 | 2***8 | Ось толкателя педали | |
| 10 | 3***8 | Ось толкателя | |
| 11 | 2***9 | Втулка оси толкателя | |
| 12 | 3***2 | Стопор оси толкателя | |
| 14 | 4***3 | Болт М10х25 | |
| 15 | 4***8 | Гайка М8х1 | |
| 16 | 2***1 | Гайка М10х1-6-016 | |
| 17 | 2***1 | Гайка | |
| 18 | 2***1 | Гайка | |
| 19 | 6***3 | Скоба | |
| 20 | Е***8 | Болт СпМ6х16 | |
| 21 | Е***0 | Болт резьбовыдавливающий Сп М8х20 | |
| 22 | 4***1 | Хомут 10-16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
