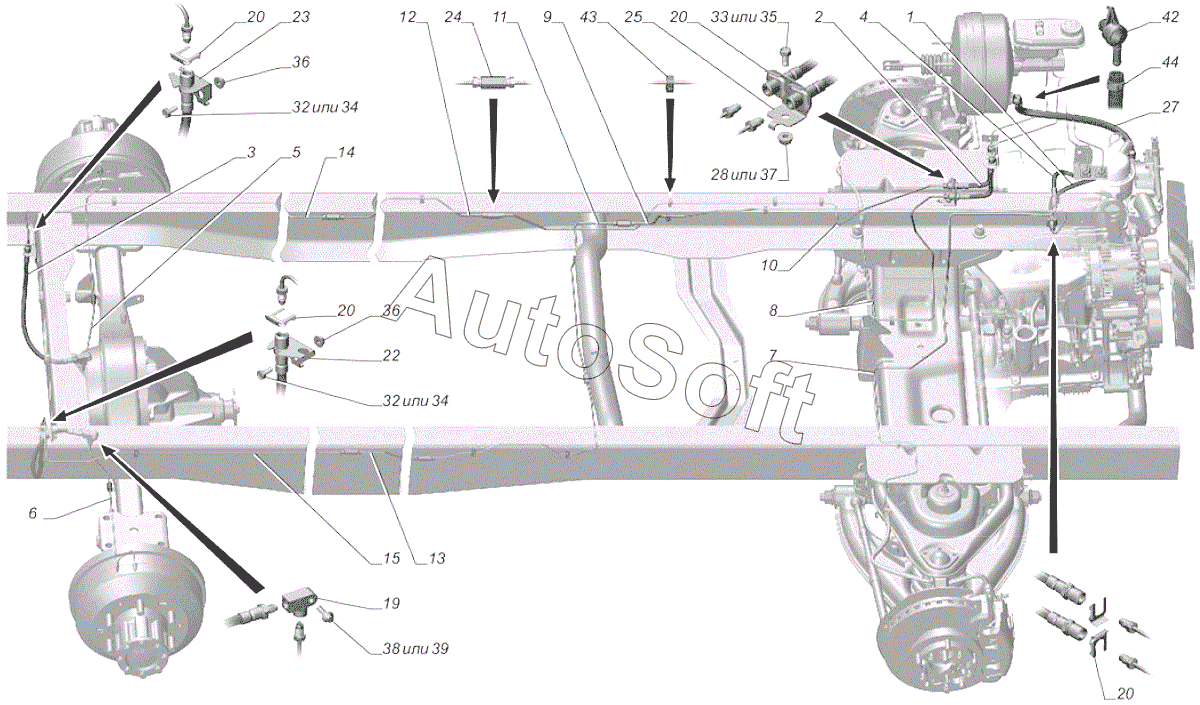

Каталог запасных частей к технике: ГАЗЕЛЬ NEXT A65R32-40 (2021). A31R32-3500001-20 Установка привода тормозной системы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
19
20
20
20
20
22
23
24
25
27
28
32
32
33
34
34
35
36
36
37
38
39
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Шланг гибкий тормозов | |
| 2 | А***5 | Шланг гибкий тормозов | |
| 3 | А***5 | Шланг гибкий задних тормозов | |
| 4 | 3***0 | Шланг гибкий тормозов | |
| 5 | А***5 | Трубка от тройника к левому заднему тормозу | |
| 6 | А***0 | Трубка от муфты к правому заднему тормозу | |
| 7 | А***0 | Трубка от шланга к шлангу правого переднего тормоза | |
| 8 | А***1 | Трубка от шланга к шлангу левого переднего тормоза | |
| 9 | А***3 | Трубка от шланга к соединительной муфте | |
| 10 | А***0 | Трубка от шланга к соединительной муфте | |
| 11 | А***8 | Трубка от муфты к муфте поперечная | |
| 12 | А***8 | Трубка от муфты к муфте левая | |
| 13 | А***0 | Трубка от муфты к муфте правая | |
| 14 | А***1 | Трубка от муфты к шлангу заднего левого тормоза | |
| 15 | А***0 | Трубка от муфты к шлангу заднего правого тормоза | |
| 19 | 3***3 | Муфта соединительная | |
| 20 | 2***2 | Скоба крепления шланга | |
| 22 | 3***0 | Кронштейн правый | |
| 23 | 3***0 | Кронштейн левый | |
| 24 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 25 | А***6 | Кронштейн шлангов нижний | |
| 27 | А***4 | Рукав | |
| 28 | 4***9 | Гайка М8 | |
| 32 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 33 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 34 | 2***1 | Болт | |
| 35 | 2***1 | Болт | |
| 36 | 2***1 | Гайка | |
| 37 | 2***1 | Гайка М8 (9000056/0) | |
| 38 | 2***1 | Болт | |
| 39 | 4***4 | Болт М6-6gх20 крепления стопорной пластины | |
| 42 | 2***7 | Клапан обратный усилителя тормозов | |
| 43 | 2***5 | Скоба крепления | |
| 44 | 1***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
