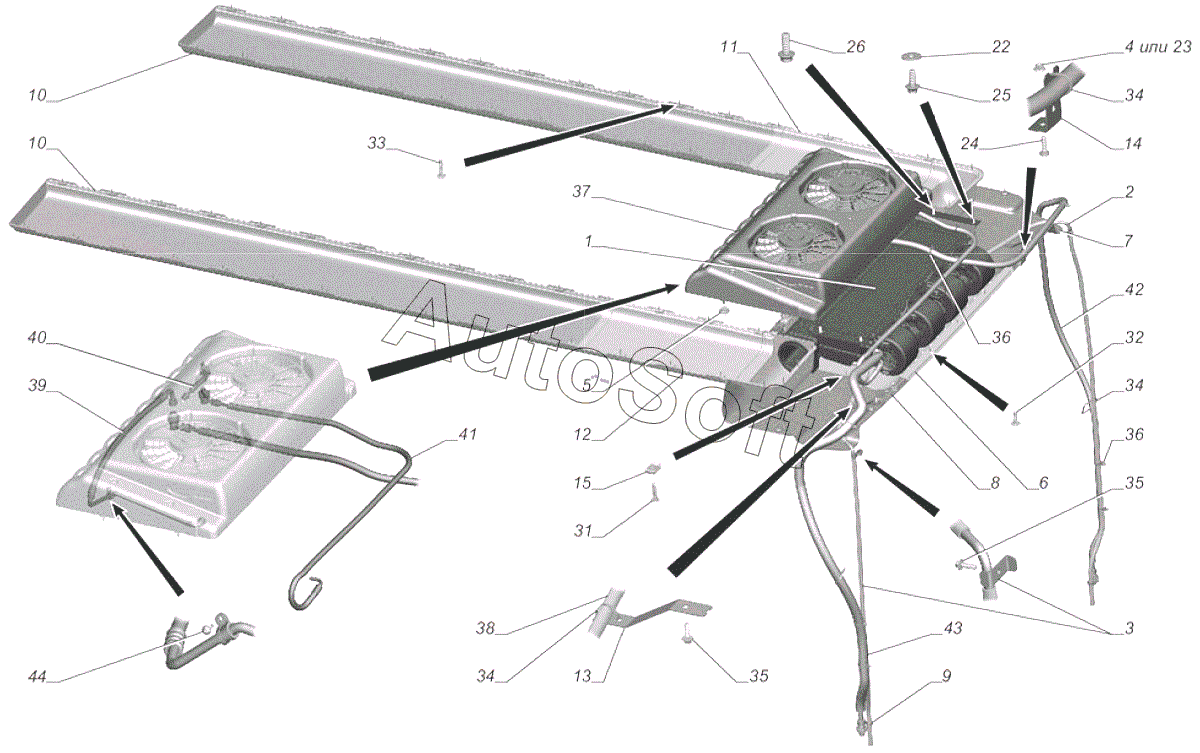

Каталог запасных частей к технике: ГАЗель NEXT Citiline A64R42 (2021). A64R42-8115001 Установка заднего охладителя воздуха опция Кондиционер
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
22
23
24
25
26
31
32
33
34
34
34
35
35
36
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Охладитель воздуха задний | |
| 2 | A***0 | Патрубок слива конденсата правый | |
| 3 | A***1 | Патрубок слива конденсата левый | |
| 4 | 4***8 | Гайка М6 | |
| 5 | A***8 | Втулка переходная | |
| 6 | A***2 | Кожух блока охладителя | |
| 7 | A***4 | Кожух блока охладителя правый | |
| 8 | A***5 | Кожух блока охладителя левый | |
| 9 | A***8 | Втулка шланга слива конденсата | |
| 10 | A***2 | Воздуховод продольный | |
| 11 | A***4 | Воздуховод правый | |
| 12 | A***5 | Воздуховод левый | |
| 13 | A***8 | Кронштейн трубки | |
| 14 | A***2 | Кронштейн | |
| 15 | 3***0 | Гайка специальная | |
| 22 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 23 | 2***1 | Гайка | |
| 24 | 2***7 | Винт | |
| 25 | 2***1 | Болт DIN EN 1662-М8х20-8.8-A3L | |
| 26 | 2***1 | Болт М10х25 | |
| 31 | 1***8 | Винт | |
| 32 | 1***6 | Винт | |
| 33 | 1***0 | Винт | |
| 34 | 4***2 | Поясок | |
| 35 | E***6 | Болт с шестигранной головкой и фланцем резьбовыдавливающий | |
| 36 | C***9 | Хомут | |
| 37 | A***4 | Конденсатор | |
| 38 | A***2 | Трубка | |
| 39 | A***0 | Трубопровод конденсатора подводящий | |
| 40 | A***0 | Трубопровод конденсатора отводящий | |
| 41 | A***0 | Трубопровод охладителя отводящий | |
| 42 | A***0 | Трубопровод по кузову подводящий | |
| 43 | A***0 | Трубопровод по кузову отводящий | |
| 44 | 7***1 | Винт |
