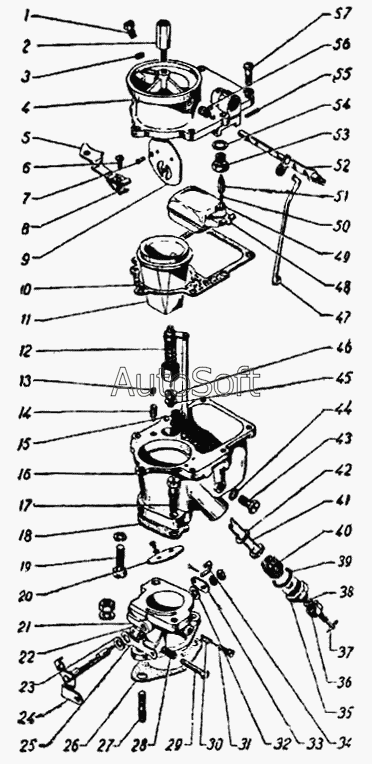

Каталог запасных частей к технике: ГАЗ-21. Карбюратор
30
39
38
37
36
35
34
33
32
31
40
29
28
27
26
25
24
23
22
49
57
56
55
54
53
52
51
50
21
48
47
46
45
44
43
42
41
3
2
1
4
12
20
19
18
17
16
15
14
13
11
10
9
8
7
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513-П | 2***П | Гайка М10х1-4Н5Н | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 280084-П2 | 2***2 | Штуцер 1/4"х18 угловой | |
| 900812-0 | 9***0 | Гайка М6-6Н | |
| 900903-0 | 9***0 | Шайба 6 | |
| 900904-0 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 900906-0 | 9***0 | Шайба 3 | |
| 901101-0 | 9***0 | Шплинт 1,3х10 | |
| 907102-0 | 9***0 | Пружина ускорительного насоса | |
| К22-1107050 | К***0 | Тяга ускорительного насоса с соединительной планкой в сборе | |
| К22-1107121 | К***1 | Гайка крепления штока | |
| К22-1107124 | К***4 | Шайба фасонная ускорительного насоса | |
| К22-1107130 | К***0 | Поршень со штоком ускорительного насоса в сборе | |
| К22И-1107010 | К***0 | Карбюратор в сборе | |
| К49-1107087 | К***7 | Прокладка блока жиклеров | |
| 1 | К***0 | Распылитель ускорительного насоса в сборе | |
| 2 | К***1 | Держатель винта крепления воздушного фильтра | |
| 3 | 9***0 | Шайба 6 фибровая | |
| 4 | К***1 | Корпус карбюратора верхний | |
| 5 | К***6 | Кронштейн тяги воздушной заслонки | |
| 6 | 9***1 | Винт М4х12 крепления зажима | |
| 7 | 9***1 | Винт М3х6 | |
| 7 | 9***1 | Винт М3х6 | |
| 8 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| 9 | К***0 | Заслонка воздушная в сборе | |
| 10 | К***А | Прокладка корпуса карбюратора | |
| 11 | К***А | Диффузор в сборе | |
| 12 | К***0 | Ускорительный насос в сборе | |
| 13 | К***2 | Замок клапана ускорительного насоса | |
| 14 | К***1 | Клапан нагнетательный ускорительного насоса | |
| 15 | К***0 | Клапан обратный ускорительного насоса в сборе | |
| 16 | К***0 | Корпус поплавковой камеры карбюратора с заглушками в сборе | |
| 17 | 9***2 | Болт М8х25 крепления смесительной камеры | |
| 18 | К***А | Прокладка между корпусом карбюратора и корпусом смесительной камеры | |
| 19 | 9***2 | Болт М8х21 крепления смесительной камеры | |
| 20 | К***1 | Дроссельная заслонка | |
| 21 | К***7 | Корпус смесительной камеры | |
| 22 | К***5 | Регулировочная шайба | |
| 23 | К***4 | Регулировочная шайба | |
| 24 | К***0 | Ось дроссельной заслонки в сборе | |
| 25 | К***2 | Рычаг минимального газа | |
| 26 | 5***5 | Прокладка между карбюратором и всасывающей трубой | |
| 27 | 2***П | Шпилька 1М10х22 крепления карбюратора | |
| 28 | 9***0 | Пружина упорного болта | |
| 29 | 9***4 | Болт М5х25 упорный рычага дроссельной заслонки | |
| 30 | 9***0 | Пружина регулировочного винта холостого хода | |
| 31 | К***9 | Винт регулировочный холостого хода | |
| 32 | К***Б | Регулировочная шайба | |
| 33 | К***8 | Рычаг привода ускорительного насоса | |
| 34 | К***4 | Серьга привода ускорительного насоса | |
| 35 | К***1 | Корпус регулировочной иглы | |
| 36 | К***4 | Гайка сальника | |
| 37 | К***2 | Игла регулировочная | |
| 38 | К***3 | Сальник регулировочной иглы | |
| 39 | 9***0 | Шайба диаметром 18 фибровая | |
| 40 | 9***0 | Блок жиклеров | |
| 41 | К***8 | Распылитель главного и компенсационного жиклеров | |
| 42 | 9***0 | Прокладка распылителя | |
| 43 | К***1 | Жиклер холостого хода | |
| 44 | 9***0 | Шайба диаметром 8 фибровая | |
| 45 | 9***0 | Шайба диаметром 8 фибровая | |
| 46 | К***0 | Клапан экономайзера в сборе | |
| 47 | К***А | Тяга привода рычага минимального газа | |
| 48 | К***0 | Поплавок с петлей в сборе | |
| 49 | К***2 | Стержень клапана подачи топлива | |
| 50 | К***3 | Пружина стержня клапана подачи топлива | |
| 51 | К***1 | Клапан подачи топлива | |
| 52 | К***0 | Ось воздушной заслонки в сборе | |
| 53 | К***2 | Корпус клапана подачи топлива | |
| 54 | 9***0 | Шайба 10 фибровая | |
| 55 | К***1 | Ось петли поплавка | |
| 56 | К***А | Пружина оси воздушной заслонки | |
| 57 | 9***1 | Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора |
