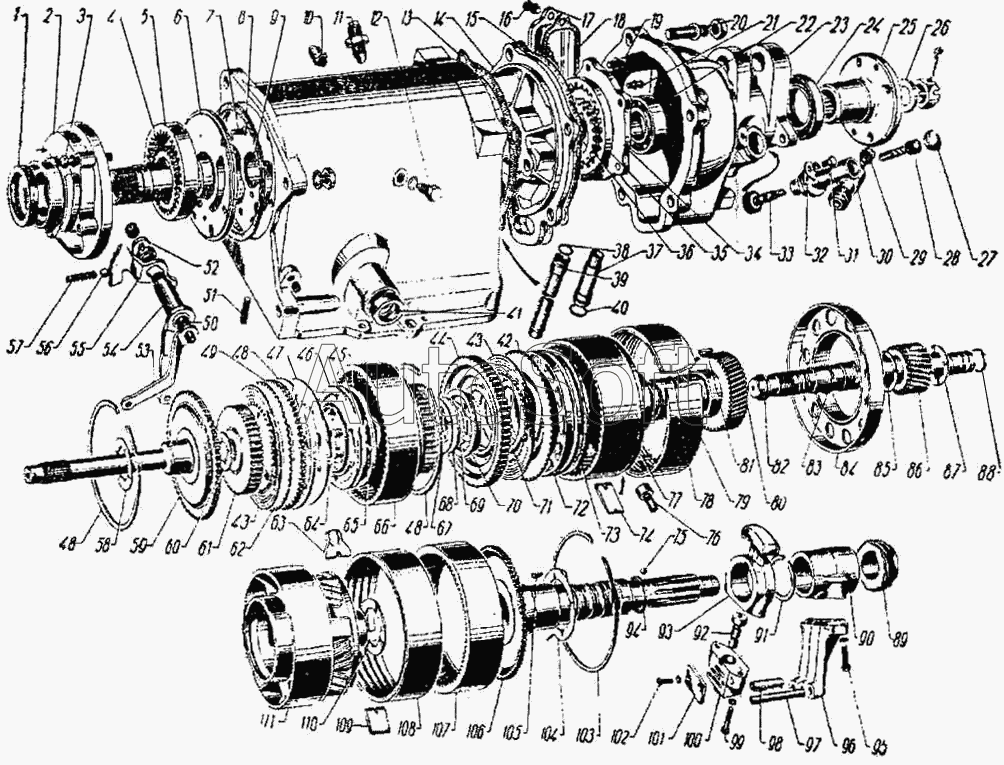

Каталог запасных частей к технике: ГАЗ-21. Планетарный механизм коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
48
48
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
110
110
110
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1704010 | 2***0 | Насос масляный передний в сборе | |
| 21-1704050 | 2***0 | Насос масляный коробки передач задний в сборе | |
| 21-1710010 | 2***0 | Картер коробки передач в сборе | |
| 21-1712118 | 2***8 | Соединитель с втулкой распределительной в сборе | |
| 21-3802023 | 2***3 | Угловой редуктор привода спидометра в сборе | |
| 216281-П8 | 2***8 | Шпилька М12х1,25х32 | |
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250515-П2 | 2***2 | Гайка М12х1,25-6Н | |
| 250609-П2 | 2***2 | Гайка 1М6 шпильки | |
| 250836-П8 | 2***8 | Гайка М16х1,5 | |
| 252152-П | 2***П | Шайба диаметром 4 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252173-П2 | 2***2 | Шайба диаметром 5 | |
| 252174-П2 | 2***2 | Шайба 6Л | |
| 252176-П2 | 2***2 | Шайба 10 пружинная | |
| 252177-П2 | 2***2 | Шайба 12 пружинная | |
| 252262-П8 | 2***8 | Шайба 5 пружинная | |
| 258054-П | 2***П | Шплинт 4х30 | |
| 262531-П8 | 2***8 | Пробка 1/8"-27 коническая масляного канала | |
| 292752-П8 | 2***8 | Гайка М8х1 | |
| 292854-П8 | 2***8 | Гайка М14х1 | |
| 292917-П2 | 2***2 | Гайка 1М20х1,5 | |
| 293271-П2 | 2***2 | Шайба 8 | |
| 295108-П | 2***П | Штифт 11х14 | |
| 1 | 2***0 | Сальник корпуса переднего масляного насоса с пружиной в сборе | |
| 2 | 2***3 | Корпус переднего масляного насоса со втулкой в сборе | |
| 3 | 2***8 | Болт М8х50 | |
| 4 | 2***8 | Шестерня ведущая переднего насоса со втулкой в сборе | |
| 5 | 2***5 | Шестерня ведомая переднего масляного насоса | |
| 6 | 2***8 | Вал реактивный гидротрансформатора | |
| 7 | 2***П | Винт М5х16 крепления реактивного вала к корпусу насоса | |
| 8 | 2***0 | Кольцо уплотнительное переднего насоса | |
| 9 | 2***8 | Втулка картера коробки передач | |
| 10 | 2***П | Сапун в сборе К1/8" | |
| 11 | 2***3 | Винт регулировочный | |
| 12 | 2***8 | Болт специальный стопорный промежуточной опоры | |
| 13 | 2***3 | Прокладка заднего масляного насоса | |
| 14 | 2***3 | Корпус заднего масляного насоса с втулкой в сборе | |
| 15 | 2***3 | Прокладка задней крышки | |
| 16 | 2***8 | Винт М6х10 | |
| 17 | 2***0 | Крышка люка центробежного регулятора коробки передач | |
| 18 | 2***4 | Прокладка крышки люка регулятора | |
| 19 | 2***8 | Винт М5х16 | |
| 20 | 2***8 | Шпилька М12х1,25х32 | |
| 21 | 2***8 | Винт М4х16 | |
| 22 | К***Д | Подшипник шариковый ведомого вала | |
| 23 | 2***5 | Крышка задняя планетарной коробки передач | |
| 24 | 2***0 | Сальник | |
| 25 | 2***0 | Фланец вторичного вала коробки передач | |
| 26 | 2***Б | Шайба 21 | |
| 27 | 2***7 | Заглушка углового редуктора привода спидометра | |
| 28 | 2***5 | Шестерня ведущая углового редуктора привода спидометра | |
| 29 | 2***6 | Шестерня ведомая углового редуктора привода спидометра | |
| 30 | 2***4 | Корпус углового редуктора привода спидометра | |
| 31 | 2***8 | Болт М6-6gх12 | |
| 32 | 5***1 | Стопор | |
| 33 | 2***4 | Шестерня привода спидометра ведомая | |
| 34 | 2***0 | Крышка корпуса заднего масляного насоса | |
| 35 | 2***5 | Шестерня заднего насоса - ведомая | |
| 36 | 2***0 | Шестерня заднего насоса - ведущая | |
| 37 | 2***2 | Труба маслонагнетательная заднего масляного насоса | |
| 38 | 2***8 | Кольцо уплотнительное маслоприемной трубы заднего насоса | |
| 39 | 2***6 | Труба маслоприемная заднего масляного насоса | |
| 40 | 2***4 | Кольцо уплотнительное маслонагнетательной трубы заднего насоса | |
| 41 | 6***5 | Манжета в сборе | |
| 42 | 2***0 | Диск ведомый сцепления прямой передачи и заднего хода | |
| 43 | 2***8 | Диск ведомый с фрикционной накладкой толщиной 1,5 мм | |
| 43 | 2***8 | Диск ведомый с фрикционной накладкой толщиной 1,5 мм | |
| 44 | 2***0 | Диск упорный сцепления прямой передачи и заднего хода | |
| 45 | 2***8 | Кольцо уплотнительное поршня сцепления переднего хода | |
| 46 | 2***0 | Поршень сцепления переднего хода | |
| 47 | 2***5 | Пружина | |
| 48 | 2***6 | Кольцо стопорное пружины сцепления | |
| 48 | 2***6 | Кольцо стопорное пружины сцепления | |
| 48 | 2***6 | Кольцо стопорное пружины сцепления | |
| 49 | 2***0 | Диск нажимной сцепления переднего хода | |
| 50 | 5***Б | Кольцо уплотнительное | |
| 51 | 2***8 | Шпилька М6 крепления поддона | |
| 52 | 2***3 | Рычаг золотниковый привода силового регулятора | |
| 53 | 2***0 | Рычаг привода силового регулятора с осью в сборе | |
| 54 | 2***0 | Рычаг переключения передач с осью в сборе | |
| 55 | 2***5 | Сектор механизма переключения передач в сборе | |
| 56 | 2***П | Шарик диаметром 9,5 мм фиксатора механизма переключения передач | |
| 57 | 2***6 | Пружина стопорного шарика | |
| 58 | 2***2 | Шайба упорная ведущего вала коробки передач | |
| 59 | 2***5 | Вал ведущий коробки передач с втулкой в сборе | |
| 60 | 2***2 | Шайба упорная ступицы сцепления переднего хода | |
| 61 | 2***0 | Ступица сцепления переднего хода | |
| 62 | 2***6 | Диск ведущий сцепления переднего хода | |
| 63 | 2***2 | Пластина упорная | |
| 64 | 2***3 | Кольцо упорное | |
| 65 | 2***2 | Кольцо уплотнительное поршня сцепления переднего хода | |
| 66 | 2***5 | Барабан сцепления переднего хода | |
| 67 | 2***4 | Шайба упорная | |
| 68 | 2***2 | Шайба промежуточная сцепления прямой передачи и заднего хода | |
| 69 | 2***8 | Кольцо стопорное | |
| 70 | 2***6 | Кольцо упорное отжимной пружины | |
| 71 | 2***5 | Пружина | |
| 72 | 2***0 | Поршень сцепления прямой передачи и заднего хода | |
| 73 | 2***2 | Кольцо уплотнительное поршня сцепления прямой передачи и заднего хода | |
| 74 | 2***8 | Пластина нажимная длиной 47 мм | |
| 75 | 5***5 | Шарик диаметром 1/4" блокировочного сухаря синхронизатора коробки передач | |
| 75 | 5***5 | Шарик диаметром 1/4" блокировочного сухаря синхронизатора коробки передач | |
| 76 | 2***7 | Штифт опорный тормозной ленты тормоза 2-й передачи | |
| 77 | 2***5 | Барабан сцепления прямой передачи и заднего хода | |
| 78 | 2***8 | Кольцо уплотнительное поршня | |
| 79 | 2***0 | Лента тормоза 2-й передачи с накладкой в сборе | |
| 80 | 2***5 | Шестерня солнечная передняя в сборе | |
| 81 | 2***П | Шпонка сегментная 5х8 | |
| 82 | 2***4 | Кольцо уплотнительное центрального вала переднее | |
| 83 | 2***5 | Кольцо уплотнительное центрального вала среднее | |
| 84 | 2***5 | Опора промежуточная планетарной коробки передач в сборе | |
| 85 | 2***2 | Шайба упорная центрального вала передняя | |
| 86 | 2***0 | Вал центральный коробки передач с трубкой в сборе | |
| 87 | 2***3 | Шайба упорная центрального вала задняя | |
| 88 | 2***6 | Кольцо уплотнительное центрального вала | |
| 89 | 2***3 | Шестерня привода спидометра ведущая | |
| 90 | 2***5 | Втулка распределительная | |
| 91 | 2***8 | Кольцо стопорное | |
| 92 | 2***5 | Золотник центробежного регулятора коробки передач | |
| 93 | 2***6 | Противовес центробежного регулятора коробки передач | |
| 94 | 2***2 | Кольцо уплотнительное ведомого вала | |
| 95 | 2***8 | Болт М6-6gх20 | |
| 96 | 2***0 | Соединитель | |
| 97 | 2***1 | Трубка соединительная | |
| 98 | 2***2 | Распорка соединителя | |
| 99 | 2***8 | Винт М6х25 крепления корпуса центробежного регулятора к противовесу | |
| 100 | 2***2 | Корпус центробежного регулятора коробки передач | |
| 101 | 2***3 | Пластина центробежного регулятора коробки передач | |
| 102 | 2***8 | Винт М5х10 | |
| 103 | 2***9 | Кольцо стопорное | |
| 104 | 2***8 | Шайба упорная ведомого вала | |
| 105 | 2***П | Шпонка сегментная 3х16 | |
| 106 | 2***0 | Вал ведомый планетарной коробки передач в сборе | |
| 107 | 2***8 | Шестерня кольцевая планетарной коробки передач | |
| 108 | 2***0 | Лента тормоза 1-й передачи и заднего хода с накладкой в сборе | |
| 109 | 2***8 | Пластина нажимная рычага тормоза 1-й передачи и заднего хода | |
| 110 | 2***7 | Шайба упорная каретки сателлитов толщиной 1,6 | |
| 110 | 2***Б | Шайба упорная каретки сателлитов толщиной 1,9 | |
| 110 | 2***В | Шайба упорная каретки сателлитов толщиной 2,2 | |
| 110 | 2***Г | Шайба упорная каретки сателлитов толщиной 2,5 | |
| 111 | 2***0 | Каретка сателлитов с сателлитами в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
