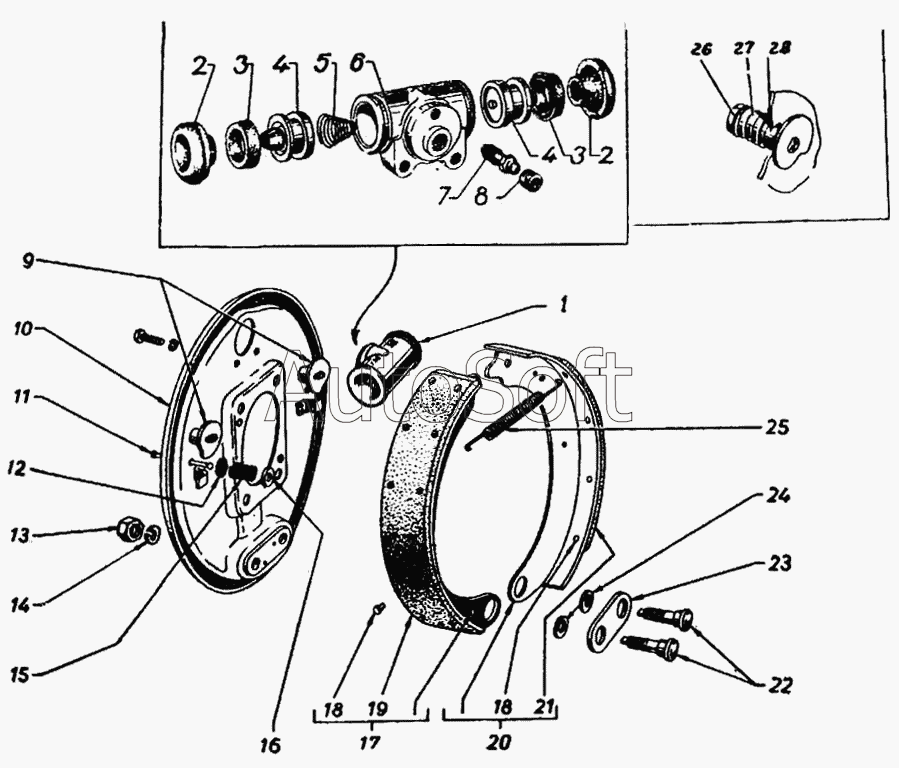

Каталог запасных частей к технике: ГАЗ-21. Задние ножные тормоза и тормозные барабаны
20
12
13
14
15
16
17
18
18
19
11
21
22
23
24
25
26
27
28
2
2
1
3
3
4
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3500101 | 1***1 | Комплект деталей для колесного цилиндра тормоза | |
| 12-3501095 | 1***5 | Колодка тормоза в сборе | |
| 201452-П2 | 2***2 | Болт М8х12 крепления колесного цилиндра заднего тормоза | |
| 252007-П8 | 2***8 | Шайба 12,5 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 72-3502010 | 7***0 | Тормоз задний правый в сборе | |
| 72-3502011 | 7***1 | Тормоз задний левый в сборе | |
| 72-3502012 | 7***2 | Щит заднего тормоза правый в сборе | |
| 1 | 1***0 | Цилиндр колесный в сборе | |
| 2 | 2***8 | Колпак защитный колесного цилиндра тормоза | |
| 3 | 1***1 | Манжета уплотнительная | |
| 4 | 1***2 | Поршень колесного цилиндра в сборе | |
| 5 | 1***3 | Пружина поршня | |
| 6 | 2***Б | Цилиндр колесный тормоза | |
| 7 | 1***8 | Клапан | |
| 8 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 9 | 2***Б | Эксцентрик регулировочный колодок тормоза | |
| 10 | 7***3 | Щит заднего тормоза левый в сборе | |
| 11 | М***С | Стержень чашек | |
| 12 | М***С | Чашка отжимной пружины колодок тормоза нижняя | |
| 13 | 2***8 | Гайка М12х1,25 | |
| 14 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 15 | М***С | Пружина отжимная колодок тормоза | |
| 16 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 17 | 1***0 | Колодка и фрикционная накладка тормоза передняя в сборе | |
| 18 | 2***8 | Заклепка 4х7 фрикционной накладки колодок тормоза | |
| 19 | 2***5 | Накладка фрикционная передней колодки тормоза | |
| 20 | 1***1 | Колодка и фрикционная накладка тормоза в сборе задняя | |
| 21 | 2***6 | Накладка фрикционная задней колодки тормоза | |
| 22 | 2***8 | Палец опорный колодки тормоза | |
| 23 | 2***0 | Пластина опорного пальца | |
| 24 | 2***8 | Эксцентрик опорного пальца колодок тормоза | |
| 25 | 1***5 | Пружина стяжная колодок тормоза | |
| 26 | 2***В | Болт регулировочного эксцентрика колодок тормоза | |
| 27 | 2***7 | Пружина регулировочного эксцентрика колодок тормоза | |
| 28 | 2***9 | Втулка распорная регулировочного эксцентрика колодок тормоза |
