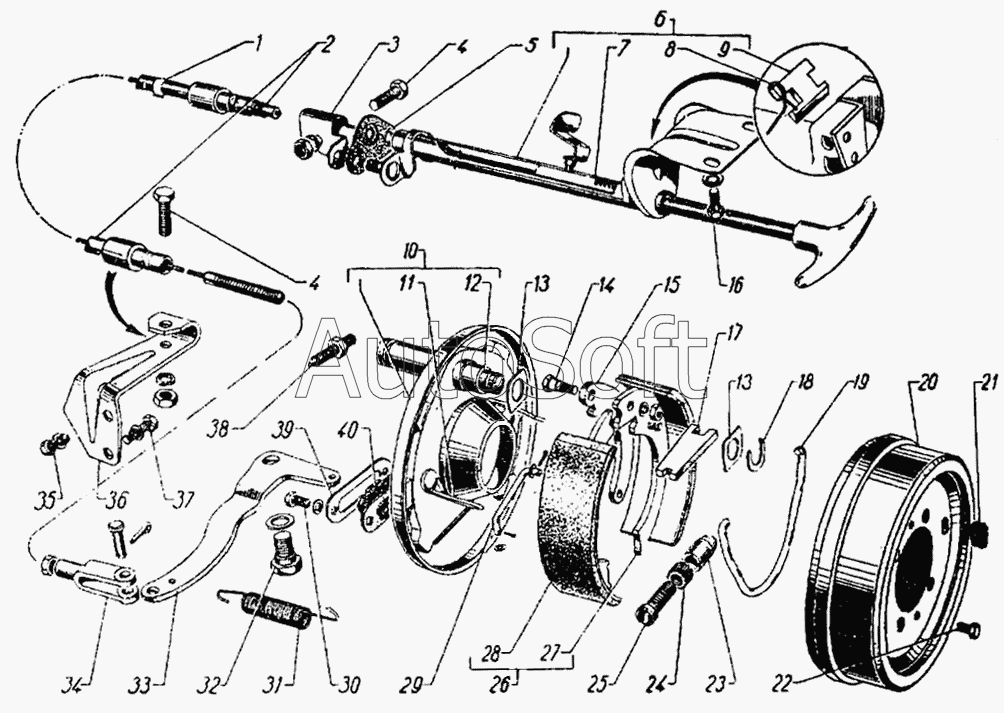

Каталог запасных частей к технике: ГАЗ-21. Центральный тормоз и управление центральным тормозом
27
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
12
28
29
30
31
32
33
34
35
36
37
38
39
40
9
1
2
3
4
4
5
6
7
8
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-3507010 | 2***0 | Тормоз центральный в сборе | |
| 21-3507078 | 2***8 | Механизм регулировочный колодок центрального тормоза в сборе | |
| 21А-3508068 | 2***8 | Трос и оболочка привода центрального тормоза в сборе | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250611-П8 | 2***8 | Гайка М18х1 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252175-П2 | 2***2 | Шайба диаметром 8 зубчатая | |
| 258011-П2 | 2***2 | Шплинт диаметром 1,8х10 разводной | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 260034-П8 | 2***8 | Палец 8х25 | |
| 293185-П2 | 2***2 | Шайба диаметром 5 | |
| 293363-П | 2***П | Шайба 13 пружинная | |
| 1 | 1***6 | Хомут защитный отверстия для смазки оболочки переднего троса | |
| 2 | 2***8 | Трос и оболочка привода центрального тормоза в сборе | |
| 3 | 2***7 | Кронштейн крепления оболочки переднего троса центрального тормоза к щиту | |
| 4 | 2***8 | Болт М8-6gх30 | |
| 5 | 2***5 | Уплотнитель кожуха стержня привода центрального тормоза | |
| 6 | 2***4 | Стержень привода центрального тормоза с кожухом в сборе | |
| 7 | 2***5 | Стержень привода центрального тормоза в сборе | |
| 8 | 2***6 | Пружина собачки | |
| 9 | 2***0 | Собачка стержня привода центрального тормоза | |
| 10 | 2***1 | Щит центрального тормоза в сборе | |
| 11 | 2***3 | Пружина прижимная колодок центрального тормоза | |
| 12 | 2***2 | Палец опорный колодок центрального тормоза | |
| 13 | 2***9 | Шайба крепления колодки к опорному пальцу | |
| 14 | 2***8 | Болт М6х20 крепления рычага привода к колодке | |
| 15 | 2***5 | Рычаг привода колодок центрального тормоза | |
| 16 | 2***8 | Болт М8х1,25х12 | |
| 17 | 2***0 | Звено разжимное колодок центрального тормоза | |
| 18 | 2***4 | Шайба стопорная опорного пальца колодок центрального тормоза | |
| 19 | 2***8 | Пружина стяжная колодок центрального тормоза | |
| 20 | 2***2 | Барабан центрального тормоза | |
| 21 | 2***5 | Заглушка регулировочной щели барабана центрального тормоза | |
| 22 | 2***8 | Болт М6-6gх10 | |
| 23 | 2***0 | Корпус регулировочного механизма центрального тормоза | |
| 24 | 2***2 | Гайка опорного винта регулировочного механизма центрального тормоза | |
| 25 | 2***3 | Винт опорный регулировочного механизма центрального тормоза | |
| 26 | 2***4 | Колодка центрального тормоза с фрикционной накладкой в сборе | |
| 27 | 2***8 | Колодка центрального тормоза в сборе | |
| 28 | 2***0 | Накладка фрикционная центрального тормоза | |
| 29 | 2***5 | Звено приводного рычага привода центрального тормоза | |
| 30 | 2***8 | Болт М6-6gх10 | |
| 31 | 2***Б | Пружина оттяжная рычага привода центрального тормоза | |
| 32 | 2***8 | Болт М10х20 крепления рычага к коробке передач | |
| 33 | 2***2 | Рычаг привода центрального тормоза | |
| 34 | 2***5 | Вилка регулировочная троса привода центрального тормоза | |
| 35 | 2***8 | Болт М6-6gх16 | |
| 36 | 2***8 | Кронштейн крепления оболочки троса привода центрального тормоза в сборе - нижний | |
| 37 | 2***8 | Болт М8-6gх16 | |
| 38 | 2***8 | Болт М12х1,25х38 | |
| 39 | 2***2 | Пластина защитного чехла рычага привода центрального тормоза | |
| 40 | 2***1 | Чехол защитный рычага привода центрального тормоза |
