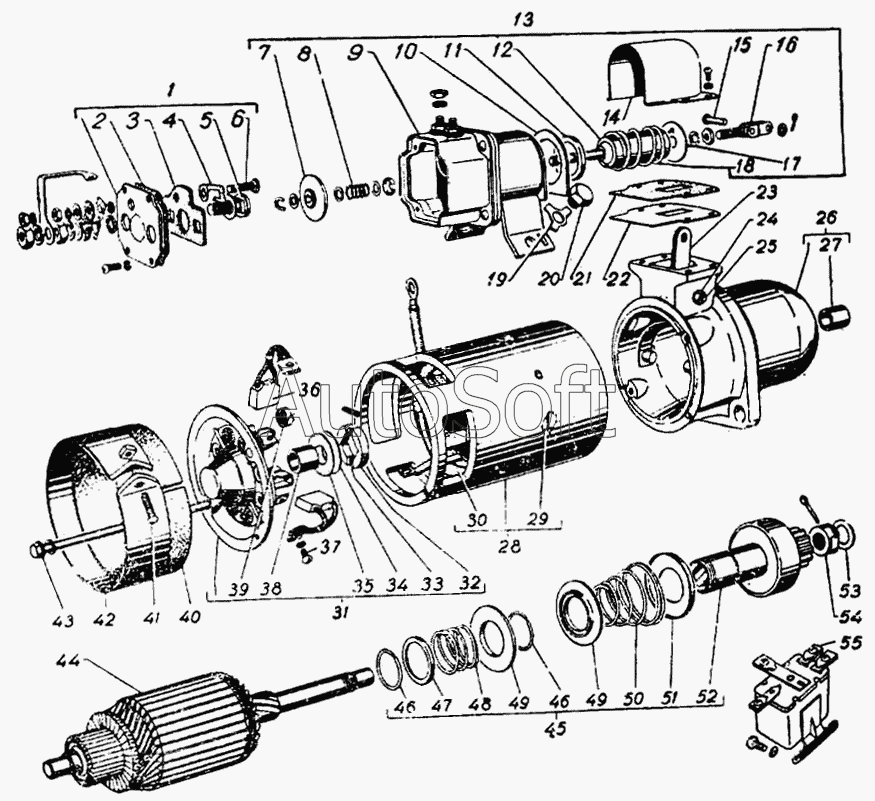

Каталог запасных частей к технике: ГАЗ-21. Стартер
31
39
38
37
36
35
34
33
32
40
30
29
28
27
26
25
24
23
41
42
43
44
45
46
46
47
48
49
49
50
51
52
53
54
55
6
5
4
3
2
1
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220103-П8 | 2***8 | Винт М6х1х12 | |
| 252234-П8 | 2***8 | Шайба 6 пружинная | |
| МХ-0169 | М***9 | Гайка | |
| РС14-3708120 | Р***0 | Катушка реле в сборе | |
| СТ21-3708150 | С***0 | Катушка № 3 и № 4 в сборе | |
| СТ8-3708622 | С***2 | Вкладыш привода | |
| Х-1482 | Х***2 | Шайба 6Т пружинная | |
| Х-1482 | Х***2 | Шайба 6Т пружинная | |
| Х-4001 | Х***1 | Шайба 5Т пружинная | |
| Х-404 | Х***4 | Шплинт | |
| Х9-10-81Д | Х***Д | Шплинт | |
| 1 | Р***0 | Крышка реле в сборе | |
| 2 | Р***2 | Прокладка | |
| 3 | Р***3 | Прокладка изоляционная | |
| 4 | Р***5 | Контакт гибкий | |
| 5 | Р***2 | Болт контактный | |
| 6 | М***9 | Болт клеммы К3 | |
| 7 | Р***0 | Диск контактный в сборе | |
| 8 | Р***7 | Пружина диска | |
| 9 | Р***0 | Ярмо электромагнитное с кожухом в сборе | |
| 10 | С***7 | Прокладка | |
| 11 | Р***3 | Чашка пружины | |
| 12 | Р***0 | Якорь со штоком в сборе | |
| 13 | Р***0 | Реле электромагнитное стартера в сборе | |
| 14 | С***6 | Кожух защитный | |
| 15 | С***2 | Штифт | |
| 16 | Р***0 | Винт регулировочный в сборе | |
| 17 | Р***5 | Шайба специальная пружины | |
| 18 | Р***4 | Пружина якоря | |
| 19 | М***7 | Шайба замковая | |
| 20 | М***2 | Болт крепления реле | |
| 21 | С***5 | Прокладка защитного кожуха нижняя | |
| 22 | С***7 | Прокладка защитного кожуха | |
| 23 | С***0 | Рычаг привода стартера | |
| 24 | 8***3 | Гайка М6-6Н | |
| 25 | С***4 | Ось рычага привода стартера | |
| 26 | С***Б | Крышка стартера со стороны привода в сборе | |
| 27 | С***8 | Втулка крышки со стороны привода | |
| 28 | С***0 | Корпус стартера в сборе | |
| 29 | Х***9 | Винт крепления полюса | |
| 30 | С***0 | Катушка № 1 и № 2 в сборе | |
| 31 | С***0 | Крышка со стороны коллектора в сборе | |
| 32 | С***7 | Колодка тормоза | |
| 33 | С***8 | Пружина тормоза | |
| 34 | М***7 | Шайба упорная | |
| 35 | М***8 | Шайба упорная | |
| 36 | 1***3 | Щетка стартера в сборе на массу | |
| 37 | 7***2 | Винт присоединения щетки | |
| 38 | С***3 | Вкладыш | |
| 39 | С***4 | Пружина щетки | |
| 40 | С***3 | Прокладка | |
| 41 | М***8 | Винт | |
| 42 | С***2 | Лента защитная | |
| 43 | 1***0 | Шпилька стяжная стартера | |
| 44 | С***0 | Якорь стартера в сборе | |
| 45 | С***0 | Привод стартера в сборе | |
| 46 | С***2 | Кольцо запорное | |
| 47 | М***7 | Упорная шайба | |
| 48 | С***4 | Пружина | |
| 49 | С***1 | Втулка отводки | |
| 50 | С***3 | Буферная пружина | |
| 51 | С***8 | Чашка упорная привода стартера большая | |
| 52 | С***0 | Втулка направляющая с шестерней в сборе | |
| 53 | М***7 | Шайба упорная | |
| 54 | С***5 | Гайка якоря упорная | |
| 55 | Р***Б | Реле включения стартера в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
