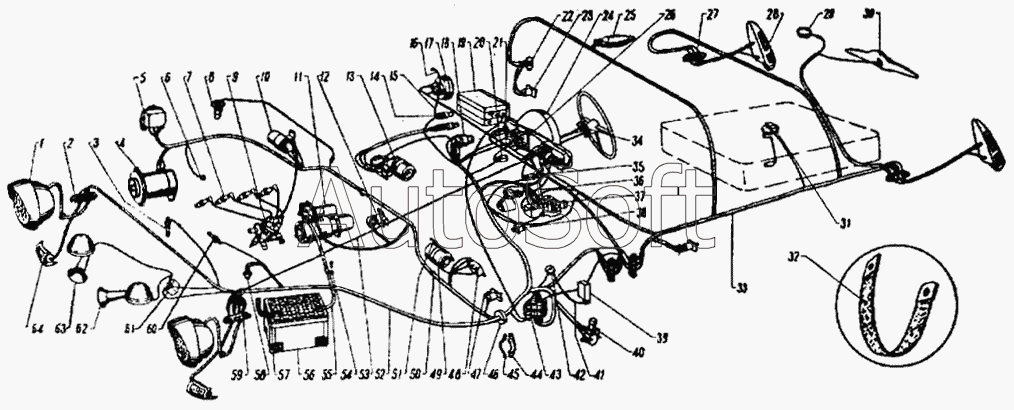

Каталог запасных частей к технике: ГАЗ-21. Схема электрооборудования
1
2
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
54
55
56
56
57
58
59
60
60
61
61
62
62
63
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-11590 | 1***0 | Цилиндр замка зажигания в сборе | |
| 12-3714250 | 1***0 | Прокладка дверного выключателя | |
| 12-3724063-Б | 1***Б | Провод соединения двигателя с кузовом в сборе | |
| 20-3724035 | 2***5 | Провод питания таксометра в сборе | |
| 20-3802041 | 2***1 | Скоба | |
| 201238-П8 | 2***8 | Болт М8-4hх14 | |
| 201326-П8 | 2***8 | Болт М12х1,75х32 | |
| 201415-П8 | 2***8 | Болт М6-6gх10 | |
| 201452-П8 | 2***8 | Болт М8х1,25х12 | |
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 21-3706315-В | 2***В | Трубка вакуумного регулятора распределителя в сборе | |
| 21-3706320-Б | 2***Б | Скоба крепления трубки вакуумного регулятора распределителя к крышке коромысел клапанов | |
| 21А-3726110 | 2***0 | Переключатель указателей поворота в сборе | |
| 21В-3724015-А | 2***А | Пучок проводов № 1 в сборе | |
| 220048-П8 | 2***8 | Винт М4х0,7х6 | |
| 220103-П8 | 2***8 | Винт М6х1х12 | |
| 220105-П8 | 2***8 | Винт М6х16 | |
| 220110-П8 | 2***8 | Винт М6х1х2 | |
| 221512-П8 | 2***8 | Винт М3х0,5х28 | |
| 222525-П8 | 2***8 | Винт М6х16 | |
| 224570-П8 | 2***8 | Винт М4х8 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250765-П16 | 2***6 | Гайка М8х1,25 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252174-П8 | 2***8 | Шайба 6 пружинная | |
| 252177-П8 | 2***8 | Шайба 12 | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 252234-П8 | 2***8 | Шайба 6 пружинная | |
| 252234-П8 | 2***8 | Шайба 6 пружинная | |
| 252235-П8 | 2***8 | Шайба пружинная 8 | |
| 280020-П8 | 2***8 | Штуцер трубки вакуумного регулятора распределителя прямой (к карбюратору) | |
| 290659-П16 | 2***6 | Болт М8-6gх30 | |
| 293156-П8 | 2***8 | Шайба специальная диаметром 4,5 клемм ножного переключателя света | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 298492-П | 2***П | Штуцер угловой трубки вакуумного регулятора распределителя | |
| 51-3715021 | 5***1 | Прокладка штепсельной розетки переносной лампы | |
| 51-3724093 | 5***3 | Скоба крепления пучка проводов | |
| 6А2П | 6***П | Радиолампа | |
| 6К4П | 6***П | Радиолампа | |
| 6Н2П | 6***П | Радиолампа | |
| 6П1П | 6***П | Радиолампа | |
| 6Х2П | 6***П | Радиолампа | |
| А-22 | А***2 | Лампа 12 в | |
| А-34 | А***4 | Лампа накаливания 12 в 1 св | |
| ВК-21-А | В***А | Включатель зажигания и стартера в сборе | |
| М-18320 | М***0 | Пружина стопорная цилиндра замка зажигания | |
| 1 | Ф***1 | Фара в сборе | |
| 2 | П***2 | Панель соединительная четырехклеммовая | |
| 2 | П***2 | Панель соединительная четырехклеммовая | |
| 3 | М***7 | Датчик контрольной лампы температуры воды в радиаторе в сборе | |
| 4 | Г***2 | Генератор 12В 18А в сборе | |
| 4 | Г***2 | Генератор 12В 18А в сборе | |
| 5 | Р***4 | Реле-регулятор в сборе | |
| 6 | М***9 | Датчик указателя давления масла в двигателе в сборе | |
| 6 | М***9 | Датчик указателя давления масла в двигателе в сборе | |
| 7 | С***5 | Свеча запальная в сборе | |
| 7 | С***5 | Свеча запальная в сборе | |
| 8 | П***К | Фонарь освещения под капотом в сборе | |
| 8 | П***К | Фонарь освещения под капотом в сборе | |
| 9 | Р***Б | Распределитель в сборе | |
| 10 | Б***7 | Катушка зажигания в сборе | |
| 11 | С***1 | Стартер и выключатель в сборе | |
| 12 | В***0 | Включатель блокировочный цепи включения стартера в сборе | |
| 13 | С***5 | Стеклоочиститель в сборе | |
| 13 | С***0 | Стеклоочиститель и привод в сборе | |
| 14 | П***4 | Прикуриватель в сборе | |
| 15 | 2***5 | Провод от прикуривателя к часам в сборе | |
| 16 | 2***5 | Провод соединения часов с кузовом в сборе | |
| 17 | А***В | Часы в сборе | |
| 18 | 2***А | Включатель замка зажигания в сборе | |
| 18 | 2***Л | Включатель зажигания и стартера с запорным цилиндром в сборе | |
| 19 | А***9 | Радиоприемник в сборе | |
| 20 | П***Б | Фонарь контрольной лампы температуры воды в радиаторе в сборе | |
| 20 | П***Б | Фонарь контрольной лампы температуры воды в радиаторе в сборе | |
| 21 | 6***3 | Провод питания контрольной лампы температуры воды в радиаторе в сборе | |
| 22 | В***А | Включатель плафона в сборе | |
| 23 | В***А | Включатель | |
| 24 | К***1 | Комбинация приборов в сборе | |
| 25 | П***4 | Плафон в сборе | |
| 26 | 2***2 | Провод соединения клемм питания манометра, термометра и указателя уровня бензина в сборе | |
| 27 | П***2 | Панель соединительная трехклеммовая | |
| 27 | П***2 | Панель соединительная трехклеммовая | |
| 28 | Ф***5 | Фонарь задний в сборе | |
| 29 | Ф***2 | Фонарь освещения багажника (24-3714148) | |
| 30 | 2***0 | Фонарь освещения заднего номерного знака в сборе | |
| 31 | Б***9 | Датчик указателя уровня бензина в сборе | |
| 32 | 2***3 | Провод соединения двигателя с кузовом в сборе | |
| 33 | 2***0 | Пучок проводов № 2 в сборе | |
| 33 | 2***А | Пучок проводов № 2 в сборе | |
| 34 | 2***Б | Переключатель указателей поворота с проводами в сборе | |
| 35 | П***0 | Фонарь контрольной лампы включения ручного тормоза | |
| 35 | П***0 | Фонарь контрольной лампы включения ручного тормоза | |
| 36 | П***2 | Переключатель электродвигателя вентилятора в сборе | |
| 37 | П***8 | Центральный переключатель света в сборе | |
| 38 | П***Б | Предохранитель на 20А | |
| 38 | П***Б | Предохранитель на 20А | |
| 39 | Р***5 | Прерыватель указателей поворота | |
| 40 | П***9 | Переключатель света ножной в сборе (51-3710010-А) | |
| 41 | 2***4 | Провод соединения штепсельной розетки с кузовом в сборе | |
| 42 | 4***К | Штепсельная розетка переносной лампы в сборе (51-3715020-А) | |
| 43 | П***Е | Блок предохранителей в сборе | |
| 44 | 2***7 | Обойма уплотнителя пучка проводов № 1 нижняя | |
| 45 | 2***6 | Обойма уплотнителя пучка проводов № 1 верхняя | |
| 46 | 2***3 | Уплотнитель пучка проводов № 1 в щитке передка кабины | |
| 47 | 2***6 | Провод от включателя контрольной лампы ручного тормоза на массу в сборе | |
| 48 | Р***Б | Реле включения стартера в сборе | |
| 49 | М***3 | Электродвигатель вентилятора в сборе | |
| 50 | 2***8 | Скоба крепления трубки | |
| 50 | 5***3 | Скоба крепления пучка проводов | |
| 51 | 2***А | Провод соединения корпуса электрического двигателя вентилятора отопителя с кузовом в сборе | |
| 52 | 2***2 | Пучок проводов № 1 в сборе | |
| 53 | 2***А | Провод кнопки сигнала | |
| 54 | 2***8 | Скоба крепления проводов | |
| 54 | 2***8 | Скоба крепления проводов | |
| 55 | 2***0 | Провод от аккумуляторной батареи к включателю стартера в сборе | |
| 56 | 6***М | Аккумуляторная батарея в сборе без электролита не заряженная | |
| 56 | 6***М | Аккумуляторная батарея в сборе без электролита не заряженная | |
| 57 | 2***2 | Провод соединения аккумуляторной батареи с кузовом в сборе | |
| 58 | В***9 | Включатель гидравлический света "стоп" | |
| 59 | 2***2 | Втулка | |
| 60 | Т***3 | Датчик указателя температуры воды в двигателе в сборе | |
| 60 | Т***3 | Датчик указателя температуры воды в двигателе в сборе | |
| 61 | Р***Б | Реле сигналов в сборе | |
| 61 | Р***В | Реле сигналов в сборе | |
| 62 | С***А | Сигнал тональный высокого тона, однопроводной 12в в сборе | |
| 62 | С***А | Сигнал тональный высокого тона, однопроводной 12в в сборе | |
| 63 | С***8 | Сигнал тональный среднего тона, однопроводной 12в в сборе | |
| 63 | С***8 | Сигнал тональный среднего тона, однопроводной 12в в сборе | |
| 64 | П***1 | Подфарник в сборе |
