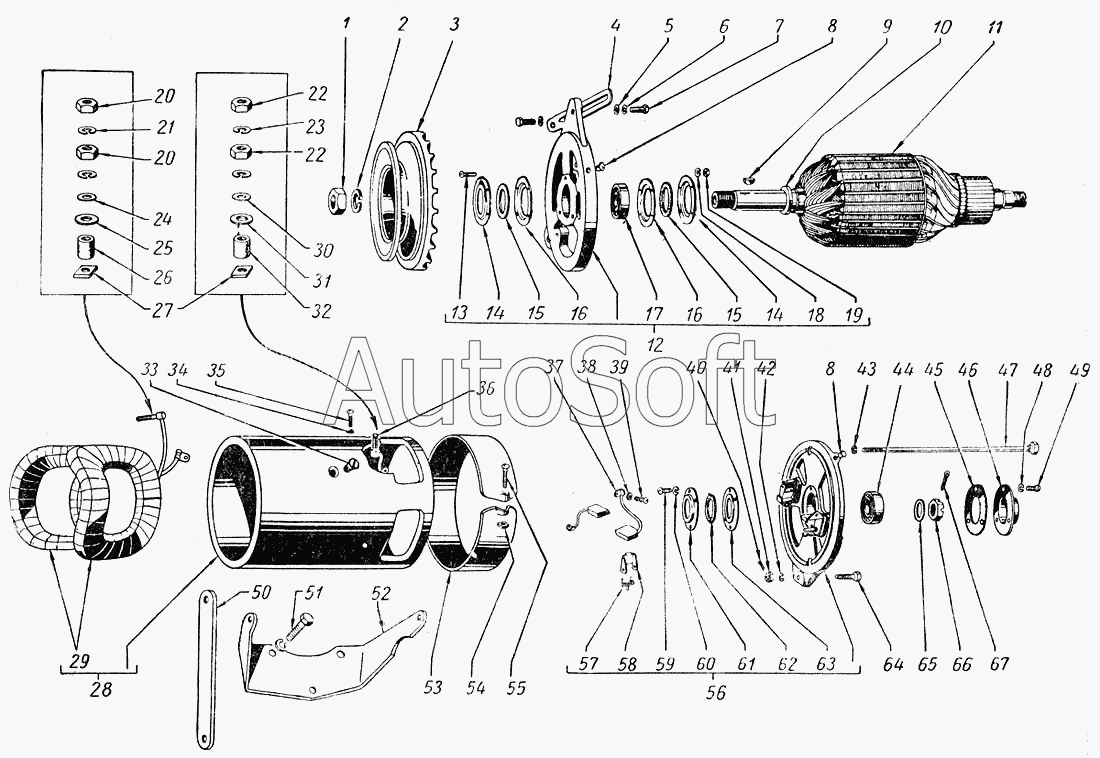

Каталог запасных частей к технике: ГАЗ М20 Победа. Генератор
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201476-П8 | 2***8 | Болт М8х1х20 | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 1 | М***5 | Гайка М16х1,5-6Н | |
| 2 | М***4 | Шайба 16Л пружинная | |
| 3 | Г***1 | Шкив генератора | |
| 4 | 2***5 | Планка установочная генератора | |
| 5 | 2***8 | Шайба диам 9 плоская | |
| 6 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 2***8 | Болт М8-6gх22 | |
| 8 | Г***1 | Масленка подшипника генератора | |
| 9 | Б***6 | Шпонка сегментная шкива генератора | |
| 10 | Г***5 | Чашка переднего подшипника генератора опорная | |
| 11 | Г***0 | Якорь генератора в сборе | |
| 12 | Г***Б | Крышка генератора со стороны привода в сборе | |
| 13 | 7***6 | Винт крепления держателя сальника переднего подшипника якоря генератора | |
| 14 | Г***Б | Держатель сальника переднего подшипника якоря генератора наружный (шайба) | |
| 15 | М***6 | Сальник переднего подшипника якоря генератора | |
| 16 | Г***Б | Держатель сальника переднего подшипника якоря генератора внутренний (шайба) | |
| 17 | Г***3 | Подшипник шариковый якоря генератора передний | |
| 18 | Х***1 | Шайба 5Т пружинная | |
| 19 | М***8 | Гайка | |
| 20 | 8***2 | Гайка М5 клеммы шунтового вывода | |
| 21 | М***1 | Шайба 5Т пружинная | |
| 22 | 8***3 | Гайка М6-6Н | |
| 23 | М***6 | Шайба пружинная | |
| 24 | 8***7 | Шайба 5 | |
| 25 | Х***9 | Шайба изоляционная шунтового вывода | |
| 26 | Г***А | Втулка изоляционная | |
| 27 | Г***6 | Шайба изоляционная шунтового и щеточного выводов | |
| 28 | Г***0 | Корпус генератора в сборе | |
| 29 | Г***0 | Катушка возбуждения в сборе | |
| 30 | М***6 | Шайба 6 | |
| 31 | Х***0 | Шайба изоляционная щеточного вывода | |
| 32 | Г***А | Втулка изоляционная | |
| 33 | Х***8 | Винт полюса | |
| 34 | Х***1 | Шайба 5Т пружинная | |
| 35 | 7***8 | Винт М5-8hх12 | |
| 36 | Г***0 | Вывод щеточный в сборе (клемма Я) | |
| 37 | Г***0 | Щетка генератора в сборе | |
| 38 | М***1 | Шайба 5Т пружинная | |
| 39 | 7***8 | Винт М5-8hх12 | |
| 40 | 2***2 | Шплинт 2,5х20 | |
| 41 | 2***8 | Гайка М8х1 | |
| 42 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 43 | Х***9 | Шайба 8 пружинная | |
| 44 | Г***2 | Подшипник шариковый якоря генератора задний | |
| 45 | С***Д | Прокладка крышки заднего подшипника генератора | |
| 46 | С***Д | Крышка заднего подшипника генератора | |
| 47 | Г***0 | Болт стяжной генератора | |
| 48 | Х***2 | Шайба 4 пружинная | |
| 49 | 8***1 | Винт | |
| 50 | 2***2 | Планка крепления кронштейна генератора | |
| 51 | 2***8 | Болт М10х25 | |
| 52 | 2***Б | Кронштейн крепления генератора к блоку цилиндров двигателя | |
| 53 | Г***1 | Лента защитная коллектора генератора | |
| 54 | 8***1 | Гайка М5 | |
| 55 | М***9 | Винт М5 | |
| 56 | Г***0 | Крышка генератора со стороны коллектора в сборе | |
| 57 | Г***4 | Пружина щетки генератора | |
| 58 | Г***5 | Рычаг прижимной щетки генератора | |
| 59 | 8***1 | Винт | |
| 60 | Х***2 | Шайба 4 пружинная | |
| 61 | Г***3 | Держатель сальника заднего подшипника генератора наружный (шайба) | |
| 62 | Х***8 | Сальник заднего подшипника генератора | |
| 63 | Г***4 | Держатель сальника заднего подшипника генератора внутренний (шайба) | |
| 64 | 2***8 | Болт 1М8х1х30 | |
| 65 | Х***1 | Шайба упорная якоря стартера передняя | |
| 66 | Х***Д | Гайка крепления подшипника заднего конца якоря генератора | |
| 67 | М***7 | Шплинт |
