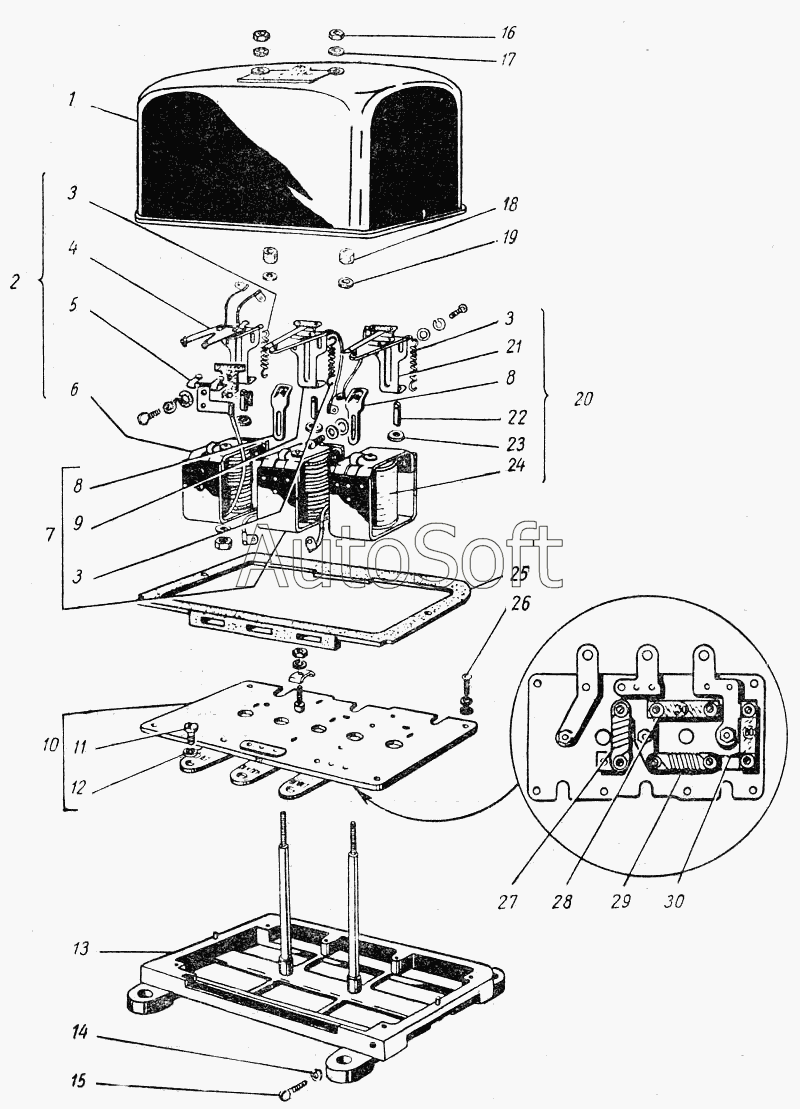

Каталог запасных частей к технике: ГАЗ М20 Победа. Реле-регулятор
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***3 | Крышка реле-регулятора в сборе | |
| 2 | Р***0 | Реле обратного тока в сборе | |
| 3 | Р***8 | Пружина якоря регулятора напряжения ограничителя тока и реле обратного тока | |
| 4 | Р***5 | Якорь реле в сборе | |
| 5 | Р***7 | Держатель контактов в сборе | |
| 6 | Р***1 | Катушка реле в сборе | |
| 7 | Р***0 | Ограничитель тока в сборе | |
| 8 | Р***9 | Ограничитель хода контактов регулятора напряжения и ограничителя тока в сборе | |
| 9 | Р***5 | Якорь ограничителя тока в сборе | |
| 10 | Р***0 | Панель с клеммами в сборе | |
| 11 | М***8 | Винт контактный | |
| 12 | М***6 | Шайба 8 пружинная | |
| 13 | Р***0 | Основание реле-регулятора в сборе | |
| 14 | Х***1 | Шайба 5Т пружинная | |
| 15 | 7***8 | Винт крепления провода «на массу» | |
| 16 | 8***3 | Гайка М6-6Н | |
| 17 | Х***2 | Шайба 6Т пружинная | |
| 18 | Р***6 | Втулка шпильки крышки | |
| 19 | М***4 | Шайба плоская | |
| 20 | Р***0 | Регулятор напряжения в сборе | |
| 21 | Р***А | Якорь регулятора напряжения в сборе | |
| 22 | Р***5 | Штифт регулировочный для натяжения пружины якоря | |
| 23 | Р***4 | Гайка фасонная специальная | |
| 24 | Р***1 | Катушка магнитная регулятора напряжения в сборе | |
| 25 | Р***8 | Прокладка крышки реле-регулятора | |
| 26 | М***7 | Винт М5-8gх12 | |
| 27 | Р***7 | Сопротивление 15 ом | |
| 28 | Р***1 | Сопротивление 30 ом | |
| 29 | Р***0 | Сопротивление 1 ом | |
| 30 | Р***2 | Сопротивление 80 ом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
