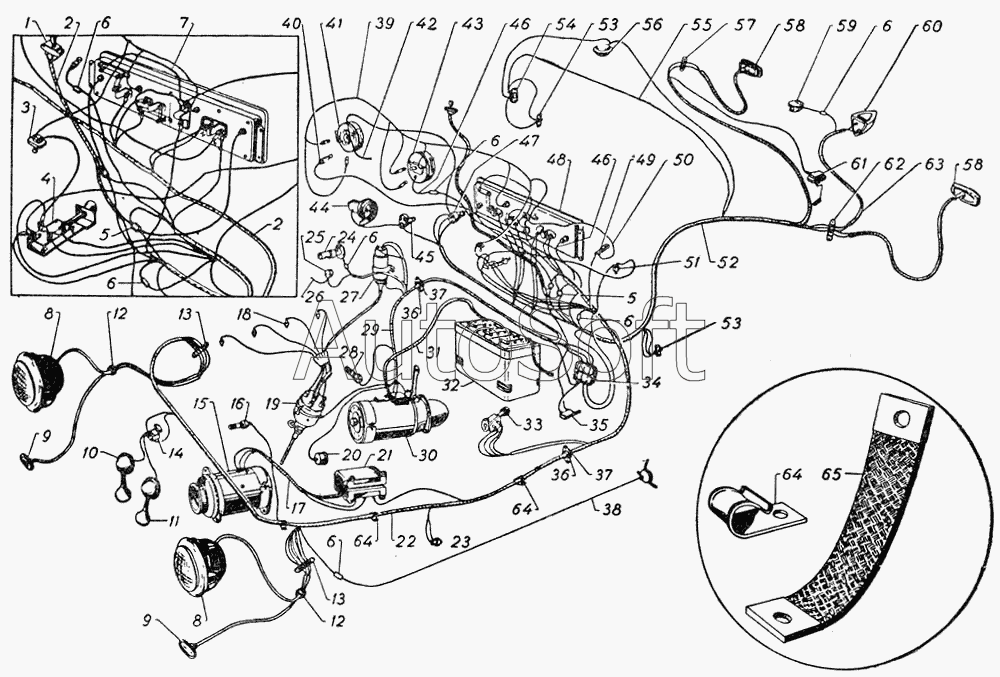

Каталог запасных частей к технике: ГАЗ М20 Победа. Схема электрооборудования автомобиля
1
2
2
3
5
5
5
6
6
6
6
6
6
6
6
7
8
8
9
9
10
11
13
13
15
17
18
19
21
22
23
25
26
27
29
30
31
32
33
34
35
36
36
37
37
39
40
41
42
43
47
48
50
52
55
57
59
60
64
64
64
65
46
46
45
44
38
51
49
4
24
63
62
61
20
16
14
12
12
28
58
58
56
54
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-12211-М | 1***М | Скоба крепления трубки вакуумного регулятора распределителя к двигателю | |
| 20-1101092 | 2***2 | Втулка | |
| 20-3704010 | 2***0 | Замок зажигания в сборе | |
| 20-3706315-Б | 2***Б | Трубка вакуумного регулятора распределителя | |
| 20-3724035 | 2***5 | Провод питания таксометра в сборе | |
| 20-3726033 | 2***3 | Лампа 12в, 1св (А22) | |
| 201326-П8 | 2***8 | Болт М12х1,75х32 | |
| 201418-П8 | 2***8 | Болт М6-6gх16 | |
| 201454-П8 | 2***8 | Болт М8-6gх16 | |
| 220110-П8 | 2***8 | Винт М6х1х2 | |
| 221512-П8 | 2***8 | Винт М3х0,5х28 | |
| 222496-П8 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 222496-П8 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 222496-П8 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 222525-П8 | 2***8 | Винт М6х16 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250763-П8 | 2***8 | Гайка М5х0,8 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250765-П16 | 2***6 | Гайка М8х1,25 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252133-П2 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 262004-П8 | 2***8 | Шайба диам 6,5 плоская | |
| 280020-П8 | 2***8 | Штуцер трубки вакуумного регулятора распределителя прямой (к карбюратору) | |
| 290668-П8 | 2***8 | Болт 1М8х1х35 | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 298492-П | 2***П | Штуцер угловой трубки вакуумного регулятора распределителя | |
| 51-3715021 | 5***1 | Прокладка штепсельной розетки переносной лампы | |
| 540102 | 5***2 | Наконечник клеммовый провода аккумуляторной батареи | |
| 540115 | 5***5 | Наконечник клеммовый провода от аккумуляторной батареи на массу | |
| М-14566 | М***6 | Скоба крепления проводов | |
| ПР10А-3722100 | П***0 | Основание блока предохранителей в сборе | |
| ПС3-3723000 | П***0 | Панель соединительная проводов к левому заднему фонарю (трехклеммовая) в сборе (20-3723011-А 1) | |
| 1 | П***0 | Переключатель указателей поворота в сборе без ручки (51-3713305) | |
| 2 | 2***Б | Пучок проводов № 4 в сборе | |
| 3 | П***Б | Переключатель света щитка приборов в сборе (20-3713300) | |
| 4 | П***Б | Переключатель света центральный (20-370901П-Б) | |
| 5 | 5***0 | Муфта соединительная проводов | |
| 5 | 5***0 | Муфта соединительная проводов | |
| 6 | 5***0 | Соединитель проводов в сборе | |
| 6 | 5***0 | Соединитель проводов в сборе | |
| 7 | 2***А | Провода соединения клемм питания манометра, термометра и указателя уровня бензина в сборе | |
| 8 | Ф***2 | Фара в сборе (20-3711010-Б1) | |
| 9 | П***0 | Подфарник в сборе (20-3712010-Б) | |
| 10 | С***0 | Сигнал низкого тона однопроводный 12 в с рессорой и кронштейном в сборе (20-3721050) | |
| 11 | С***0 | Сигнал высокого тона однопроводный 12 в с рессорой и кронштейном в сборе (20-3721150) | |
| 12 | 2***5 | Втулка уплотнительная | |
| 13 | П***0 | Панель соединительная проводов к фарам и подфарникам (четырехклеммовая) в сборе (51-3723010-А1) | |
| 14 | Р***0 | Реле-сигналов (20-3721225-Б) | |
| 15 | Г***0 | Генератор 12 в, 18 а, в сборе (20-3701010-А) | |
| 16 | Т***0 | Датчик температуры воды в радиаторе (51-3808020). | |
| 17 | 2***В | Провода от генератора к реле-регулятору | |
| 18 | С***) | Свеча запальная с прокладкой в сборе (20-3707010) | |
| 19 | Р***0 | Распределитель в сборе (20-3706010-Б) | |
| 20 | М***0 | Датчик масляного манометра (51-3810020) | |
| 21 | Р***0 | Реле-регулятор напряжения и ограничитель тока в сборе (20-3702010) | |
| 22 | 2***1 | Пучок проводов № 1 в сборе | |
| 23 | В***0 | Включатель света сигнала «стоп» гидравлический в сборе (20-3720010) | |
| 24 | П***0 | Лампа подкапотная в сборе (20-3714310) | |
| 25 | 5***0 | Розетка штепсельная переносной лампы в сборе (47К) | |
| 26 | 5***Б | Провод соединения штепсельной розетки переносной лампы с «массой» в сборе | |
| 27 | Б***0 | Катушка индукционная в сборе (51-3705010) | |
| 28 | Т***0 | Датчик указателя температуры воды (51-3808020). | |
| 29 | 2***Ж | Пучок проводов № 2 в сборе | |
| 30 | С***В | Стартер и включатель в сборе (20-3708010) | |
| 31 | 2***Б | Провод от аккумуляторной батареи к стартеру в сборе | |
| 32 | 2***А | Батарея аккумуляторов в сборе (с электролитом, заряженная 6-СТ-54-ЭМ, ГОСТ 959-51) | |
| 33 | 5***0 | Переключатель света ножной в сборе | |
| 34 | П***2 | Блок предохранителей в оборе (20-3722010-Б1) | |
| 35 | 2***А | Прерыватель указателей поворота в сборе (РС55) | |
| 36 | 1***2 | Уплотнитель пучка проводов № 1 и № 2 к боковой панели и щитку передка | |
| 37 | 1***6 | Обойма уплотнителя пучка проводов | |
| 38 | 5***В | Провод кнопки звукового сигнала в сборе | |
| 39 | П***0 | Патроны ламп освещения шкал приборов и часов в сборе (20-3713025-В) | |
| 40 | П***0 | Прикуриватель в сборе (20-3725010) | |
| 41 | 2***1 | Часы в сборе (АЧП с электрическим подзаводом) | |
| 42 | 2***5 | Провод соединения часов с «массой» в сборе | |
| 43 | С***0 | Спидометр в сборе (20-3802010-В) | |
| 44 | С***0 | Мотор стеклоочистителя 12 в | |
| 45 | 3***0 | Переключатель электродвигателя вентилятора в сборе | |
| 46 | П***0 | Патрон контрольной лампы (51-3803028) | |
| 47 | 5***0 | Замок зажигания в сборе | |
| 48 | К***0 | Комбинация приборов в сборе (20-3801010-В) | |
| 49 | П***Б | Фонарь контрольной лампы (12-3803015) | |
| 50 | 2***3 | Провод питания контрольной лампы температуры воды в радиаторе в сборе | |
| 51 | П***0 | Предохранитель биметаллический тепловой на 20 а цепи освещения (12-3722220) | |
| 52 | 2***Ж | Пучок проводов № 3 в сборе | |
| 53 | В***А | Выключатель света дверной в сборе (20-3714245-Б) | |
| 54 | Б***А | Выключатель плафона (20 3714190-Б) | |
| 55 | 2***Е | Провод от плафона к ручному и дверному выключателям плафона в сборе | |
| 56 | П***0 | Плафон в сборе (20-3714010-Б) | |
| 57 | П***0 | Панель соединительная проводов к правому заднему фонарю (двухклеммовая) в сборе (20-3723010-А1) | |
| 58 | Ф***А | Фонарь задний в сборе (20-3716010-Б) | |
| 59 | Ф***2 | Фонарь освещения багажника (24-3714148) | |
| 60 | Ф***0 | Фонарь освещения заднего номерного знака в сборе (20-3717010) | |
| 61 | Б***0 | Датчик указателя уровня бензина основного бака в сборе (51-3806020-Б1) | |
| 62 | П***0 | Панель соединительная проводов к левому заднему фонарю (трехклеммовая) в сборе (20-3723011-А 1) | |
| 63 | П***Б | Патрон ламп освещения заднего номерного знака и сигнала «стоп» в сборе (20-3717020-Б) | |
| 64 | 5***3 | Скоба крепления пучка проводов | |
| 65 | 5***А | Провод соединения двигателя с кузовом в сборе |
