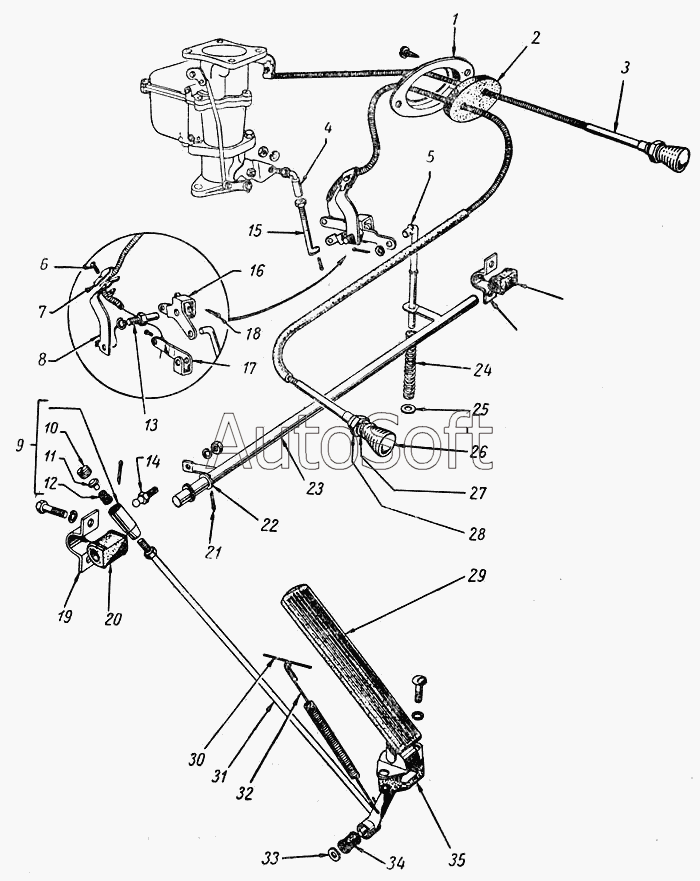

Каталог запасных частей к технике: ГАЗ М20 Победа. Привод управления дроссельной и воздушной заслонками
22
8
9
10
11
12
13
14
15
16
17
19
20
21
7
23
24
25
26
27
28
29
30
31
32
33
34
35
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-1108048 | 2***8 | Накладка педали привода управления дроссельной заслонкой | |
| 201416-П8 | 2***8 | Болт М6-6gх12 | |
| 220103-П8 | 2***8 | Винт М6х1х12 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 250763-П8 | 2***8 | Гайка М5х0,8 | |
| 250763-П8 | 2***8 | Гайка М5х0,8 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 251104-П8 | 2***8 | Гайка М6х1 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252177-П8 | 2***8 | Шайба 12 | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 258003-П | 2***П | Шплинт 1,5х20 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 70-142891 | 7***1 | Наконечник тяги валика привода управления дроссельной заслонкой | |
| 1 | 1***8 | Обойма уплотнителя на щитке передка | |
| 2 | 5***0 | Уплотнитель оболочек тяг воздушной заслонки и ручного управления педалью дроссельной заслонки | |
| 3 | 2***9 | Тяга воздушной заслонки в сборе | |
| 4 | 1***5 | Шарнир тяги валика педали управления дроссельной заслонкой в сборе | |
| 5 | 2***4 | Тяга рычага валика педали управления дроссельной заслонкой | |
| 6 | 2***8 | Винт М6х16 | |
| 7 | М***А | Зажим | |
| 8 | 2***0 | Кронштейн оболочки тяги ручного управления дроссельной заслонкой | |
| 9 | 7***0 | Наконечник тяги валика привода управления дроссельной заслонкой | |
| 10 | 7***4 | Пробка наконечника тяги валика привода управления дроссельной заслонкой | |
| 11 | 7***2 | Сухарь наконечника | |
| 12 | 7***3 | Пружина сухаря наконечника тяги валика привода управления дроссельной заслонкой | |
| 13 | 1***3 | Шпилька крепления рычага привода управления дроссельной заслонкой на всасывающей трубе | |
| 14 | 7***2 | Шаровой палец наконечника тяги валика привода управления дроссельной заслонкой | |
| 15 | 2***1 | Тяга от привода управления дроссельной заслонкой к карбюратору | |
| 16 | 2***А | Рычаг тяги дроссельной заслонки карбюратора | |
| 17 | 2***Б | Рычаг тяги ручного управления дроссельной заслонкой в сборе | |
| 19 | 2***9 | Кронштейн валика привода управления дроссельной заслонкой | |
| 20 | 2***1 | Втулка | |
| 21 | 2***П | Шплинт 2,7х15 | |
| 22 | 2***8 | Шайба 10 плоская | |
| 23 | 2***В | Валик привода управления дроссельной заслонкой | |
| 24 | 5***2 | Пружина тяги рычага валика педали управления дроссельной заслонкой | |
| 25 | 2***8 | Шайба 5 | |
| 26 | 2***0 | Тяга ручного управления дроссельной заслонкой в сборе | |
| 27 | 2***8 | Шайба облицовочная муфты тяг воздушной заслонки и ручного управления дроссельной заслонкой | |
| 28 | 2***8 | Гайка М12х1,25 | |
| 29 | 2***Б | Педаль привода управления дроссельной заслонкой в сборе | |
| 30 | 2***П | Шплинт 3,6х20 | |
| 31 | 2***В | Тяга валика привода управления дроссельной заслонкой | |
| 32 | М***С | Пружина оттяжная педали | |
| 33 | 2***8 | Шайба 6 | |
| 34 | 2***1 | Втулка рычага педали привода управления дроссельной заслонкой | |
| 35 | 2***5 | Прокладка фланца кронштейна педали акселератора |
