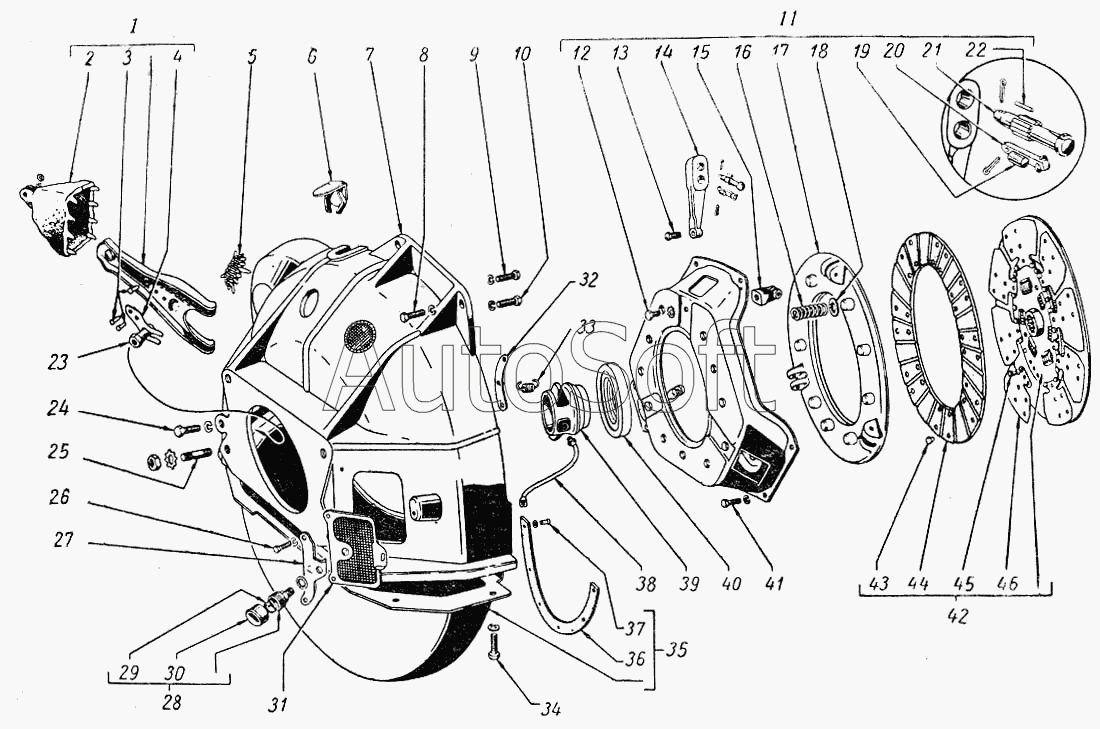

Каталог запасных частей к технике: ГАЗ М20 Победа. Сцепление
33
19
20
21
22
23
24
25
26
27
28
29
30
31
32
18
34
35
36
37
38
39
40
40
41
42
43
44
45
46
3
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 252000-П | 2***П | Шайба диам 3 плоская | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252176-П8 | 2***8 | Шайба 10 пружинная | |
| 252235-П2 | 2***2 | Шайба 8 | |
| 252237-П8 | 2***8 | Шайба 12 зубчатая | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 1 | 2***0 | Вилка подшипника выключения сцепления в сборе | |
| 2 | 1***2 | Чехол вилки подшипника выключения сцепления | |
| 3 | 2***8 | Заклепка 4х8 | |
| 4 | 1***6 | Пластина удерживающая вилки подшипника выключения сцепления | |
| 5 | 1***В | Сетка вентиляционных окон картера сцепления в сборе | |
| 6 | 2***4 | Крышка люка установки зажигания в картере сцепления в сборе | |
| 7 | 2***5 | Картер сцепления (верхняя часть) | |
| 8 | 2***8 | Болт М10-4hх28 | |
| 9 | 2***8 | Болт М12х1,75х32 | |
| 10 | 2***8 | Болт М10-4hх32 | |
| 11 | 2***0 | Диск сцепления нажимной с кожухом в сборе | |
| 12 | 2***2 | Болт М8х1х14 | |
| 13 | 1***5 | Винт регулировочный оттяжного рычага нажимного диска сцепления | |
| 14 | 1***5 | Рычаг оттяжной нажимного диска сцепления | |
| 15 | 1***2 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 16 | А***2 | Пружина нажимного диска сцепления | |
| 17 | 1***3 | Диск сцепления нажимной | |
| 18 | 1***7 | Шайба изолирующая нажимной пружины диска | |
| 19 | 1***3 | Ролик 5,5х9 опорной вилки оттяжного рычага нажимного диска сцепления | |
| 20 | 1***6 | Палец опорной вилки оттяжного рычага нажимного диска сцепления | |
| 21 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 22 | 1***9 | Игла 1,6х9 подшипника | |
| 23 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 24 | 2***8 | Болт М10х1-6gх32 | |
| 25 | 2***2 | Шпилька (1М12х1,25 и М12х1,75)х50 крепления картера коробки передач к картеру сцепления | |
| 26 | 2***8 | Болт М6-6gх12 | |
| 27 | 1***6 | Кронштейн масленки | |
| 28 | 5***0 | Масленка в сборе | |
| 29 | М***3 | Пружина стопорная крышки масленки подшипника выключения сцепления | |
| 30 | М***9 | Крышка масленки | |
| 31 | 1***7 | Сетка бокового люка картера сцепления в сборе | |
| 32 | 5***0 | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 33 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 34 | 2***8 | Болт М8-6gх16 | |
| 35 | 2***Б | Картер сцепления - нижняя часть в сборе | |
| 36 | 1***8 | Уплотнитель нижней части картера сцепления | |
| 37 | 2***8 | Заклепка 3х12 крепления уплотнителя нижней части картера сцепления | |
| 38 | 1***2 | Гибкий шланг смазки подшипников | |
| 39 | 1***А | Муфта подшипника выключения сцепления | |
| 40 | 2***2 | Подшипник выключения сцепления (ГПЗ-688911) | |
| 40 | М***0 | Подшипник выключения сцепления (ГПЗ-588911) | |
| 41 | 2***2 | Болт М8х1,25х30 | |
| 42 | 2***0 | Диск сцепления ведомый в сборе | |
| 43 | 2***П | Заклепка 4х6 | |
| 44 | 2***8 | Кольцо фрикционное диска сцепления | |
| 45 | 2***П | Заклепка 5х5 | |
| 46 | 2***5 | Пластина пружинная крепления фрикционных колец к диску сцепления |
