Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Рулевое управление
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
72
73

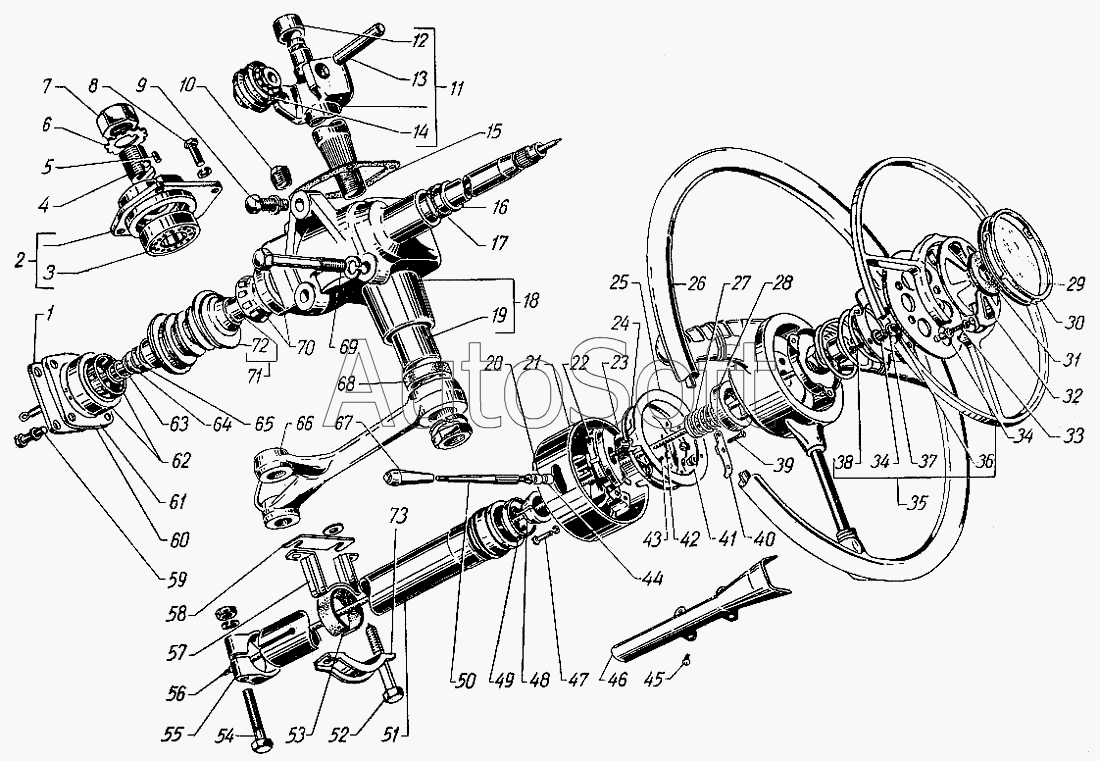

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-3400014 | 2***4 | Рулевое управление без колонки рулевого колеса и сошки в сборе | |
| 21-3726115-Б | 2***Б | Корпус переключателя указателей поворота | |
| 21-3726116 | 2***6 | Пластина переключателя указателей поворота в сборе | |
| 21А-3400013 | 2***3 | Рулевое управление в сборе | |
| 21П-3400013 | 2***3 | Рулевое управление в сборе | |
| 21П-3400014 | 2***4 | Рулевое управление без колонки рулевого колеса и сошки в сборе | |
| 21П-3401010 | 2***0 | Картер рулевого управления в сборе | |
| 21П-3401090 | 2***0 | Сошка рулевого управления | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 250636-П8 | 2***8 | Гайка М16х1,5 | |
| 250651-П2 | 2***2 | Гайка 1М22х1,5 | |
| 252007-П8 | 2***8 | Шайба 12,5 | |
| 252132-П2 | 2***2 | Шайба 4 ОСТ 37.001.115-75 | |
| 252133-П13 | 2***3 | Шайба диаметром 5 пружинная | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252151-П2 | 2***2 | Шайба 3,5 пружинная | |
| 252151-П2 | 2***2 | Шайба 3,5 пружинная | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252162-П2 | 2***2 | Шайба 22 пружинная | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| П43-Б | П***Б | Механизм переключателя указателей поворота в сборе (21-3726012-А) | |
| 1 | 1***7 | Крышка нижняя картера рулевого управления с трубкой в сборе | |
| 2 | 1***0 | Крышка боковая картера рулевого управления в сборе | |
| 3 | М***5 | Подшипник (ГПЗ-922205) | |
| 4 | 5***Б | Винт регулировочный | |
| 5 | 2***П | Штифт 5х8 | |
| 6 | 5***2 | Шайба стопорная | |
| 7 | 5***7 | Гайка | |
| 8 | 2***8 | Болт М8х1,25х20 | |
| 9 | 2***8 | Болт М12х1,75х25 | |
| 10 | 2***П | Пробка КГ 1/4" | |
| 11 | 2***В | Вал сошки рулевого управления в сборе | |
| 11 | 2***0 | Вал сошки рулевого управления в сборе | |
| 12 | 5***А | Кольцо внутреннее концевого подшипника вала сошки рулевого управления | |
| 13 | 1***3 | Ось ролика вала сошки рулевого управления | |
| 14 | 1***Б | Ролик вала сошки с шариковыми подшипниками в сборе | |
| 15 | М***4 | Прокладка боковой крышки картера рулевого управления | |
| 16 | М***9 | Колпак сальника горловины картера рулевого управления | |
| 17 | М***2 | Набивка сальника | |
| 18 | 2***Б | Картер рулевого управления со втулкой в сборе | |
| 19 | 5***6 | Втулка вала сошки рулевого управления | |
| 20 | 2***6 | Втулка изолирующая рычага указателей поворота | |
| 21 | 2***5 | Корпус переключателя указателей поворота | |
| 22 | П***Б | Механизм переключателя указателей поворота в сборе (21-3726012-А) | |
| 23 | 2***2 | Кольцо стопорное втулки колонки рулевого управления | |
| 24 | 2***9 | Пластина переключателя указателей поворота | |
| 25 | 2***1 | Пластина пружинная переключателя указателей поворота | |
| 26 | 2***5 | Колесо рулевого управления в сборе | |
| 27 | 1***0 | Пружина | |
| 28 | 2***3 | Поводок переключателя указателя поворота | |
| 29 | 2***0 | Крышка включателя сигнала | |
| 30 | 2***4 | Обод крышки включателя сигнала | |
| 31 | 2***6 | Буфер крышки включателя сигнала | |
| 32 | 2***5 | Пружина пластинчатая крышки включателя сигнала | |
| 33 | 2***8 | Винт М3,5х22 крепления изолирующей втулки | |
| 34 | 1***0 | Втулка изолирующая | |
| 34 | 1***0 | Втулка изолирующая | |
| 35 | 2***0 | Кольцо включателя сигнала в сборе | |
| 36 | 1***1 | Шайба регулировочная изолирующей втулки включателя сигнала | |
| 37 | 1***9 | Прокладка изолирующей втулки включателя сигнала | |
| 38 | 2***8 | Винт М3,5х14 крепления пластины к кольцу | |
| 39 | 2***8 | Винт М5х25 крепления боковой крышки к корпусу | |
| 40 | 2***2 | Ограничитель пластины рычага указателей поворота | |
| 41 | 2***6 | Втулка распорная пластины указателей поворота | |
| 42 | 2***4 | Пружина ограничителя указателей поворота | |
| 43 | 2***Б | Ось пластины рычага указателей поворота | |
| 44 | 2***8 | Втулка предохранительная рычага указателей поворота | |
| 45 | 2***8 | Винт М4х6 | |
| 46 | 2***7 | Кожух защитный проводов переключателя указателей поворота | |
| 47 | 2***8 | Винт М4х10 | |
| 48 | 1***Б | Кольцо разжимное шарикоподшипника вала рулевого управления | |
| 49 | 1***0 | Подшипник колонки руля (ГПЗ-636905) | |
| 50 | 2***0 | Рычаг переключателя указателей поворота | |
| 51 | 2***0 | Труба колонки с подшипником и втулкой в сборе | |
| 52 | 2***7 | Болт крепления кронштейна колонки руля к панели приборов | |
| 53 | 2***6 | Прокладка накладки крепления кронштейна колонки руля к панели проборов | |
| 54 | 2***8 | Болт 1М8х1х48 | |
| 55 | 5***Б | Прокладка регулировочная крепления колонки рулевого управления | |
| 55 | М***7 | Хомут колонки рулевого управления | |
| 56 | 2***А | Провод кнопки сигнала в сборе | |
| 57 | 2***Б | Планка распорная крепления рулевой колонки | |
| 59 | 2***8 | Болт М8-6gх16 | |
| 60 | М***5 | Прокладка толстая | |
| 61 | М***6 | Прокладка нижней крышки картера рулевого управления тонкая | |
| 62 | 2***5 | Сепаратор с роликами и нижним кольцом подшипника червяка рулевого управления в сборе | |
| 63 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 64 | 5***Б | Шайба | |
| 65 | 2***6 | Кольцо уплотнительное | |
| 66 | 2***Б | Сошка рулевого управления в сборе | |
| 67 | 2***9 | Рукоятка рычага указателей поворота с облицовкой в сборе | |
| 68 | 2***Б | Манжета в сборе | |
| 69 | 2***8 | Болт М12х80 крепления картера рулевого управления длинный | |
| 70 | 2***1 | Подшипник роликовый конический (без внутреннего кольца) червяка рулевого управления верхний (ГПЗ-977907-А) | |
| 71 | 2***5 | Вал рулевого управления с червяком в сборе | |
| 71 | 2***5 | Вал рулевого управления с червяком в сборе | |
| 72 | 1***8 | Червяк рулевого управления | |
| 72 | 2***8 | Червяк рулевого управления | |
| 73 | 2***5 | Накладка крепления колонки рулевого управления |
