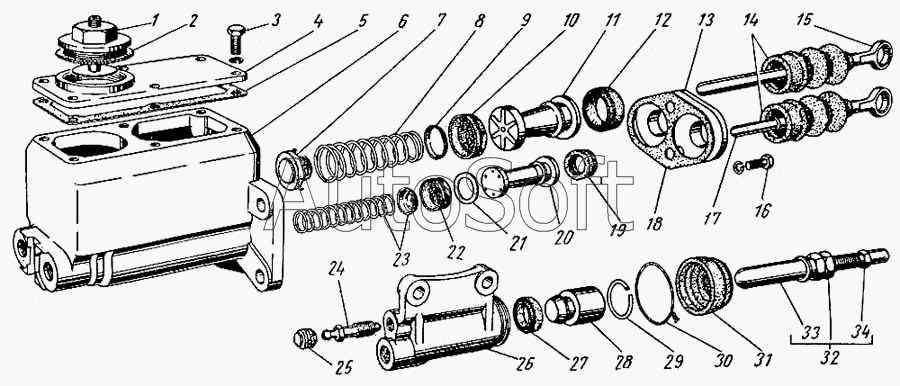

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Главный цилиндр тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| ВК-21-3500105 | В***5 | Комплект деталей для главного цилиндра тормоза | |
| 1 | 2***А | Пробка наливная главного цилиндра тормоза в сборе | |
| 2 | 5***8 | Прокладка наливной пробки | |
| 3 | 2***8 | Болт М6-6gх16 | |
| 4 | 5***6 | Крышка картера главного цилиндра тормоза | |
| 5 | 5***7 | Прокладка крышки картера главного цилиндра тормоза | |
| 6 | 2***5 | Картер главного цилиндра тормоза и выключения сцепления | |
| 7 | 5***0 | Клапан главного цилиндра тормоза в сборе | |
| 8 | 5***1 | Пружина возвратная поршня главного цилиндра тормоза | |
| 9 | 5***2 | Держатель возвратной пружины поршня главного цилиндра тормоза | |
| 10 | 5***5 | Манжета | |
| 11 | 1***8 | Поршень главного цилиндра тормоза в сборе | |
| 12 | 1***1 | Манжета уплотнительная | |
| 13 | 2***8 | Крышка упорная поршня главного цилиндра тормоза и выключения сцепления | |
| 14 | 2***5 | Колпак защитный главного цилиндра | |
| 14 | 2***5 | Колпак защитный главного цилиндра | |
| 15 | 2***0 | Толкатель поршня главного цилиндра тормоза | |
| 16 | 2***2 | Болт М8х22 крепления упорной крышки | |
| 17 | 2***8 | Толкатель поршня главного цилиндра выключения сцепления | |
| 18 | 2***9 | Прокладка упорной крышки | |
| 19 | 2***Б | Манжета уплотнительная поршня главного цилиндра выключения сцепления | |
| 20 | 2***Б | Поршень главного цилиндра выключения сцепления | |
| 21 | 2***2 | Клапан поршня главного цилиндра выключения сцепления | |
| 22 | 2***4 | Манжета уплотнительная внутренняя главного цилиндра выключения сцепления | |
| 23 | 2***0 | Пружина возвратная поршня главного цилиндра выключения сцепления в сборе | |
| 24 | 1***8 | Клапан | |
| 25 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 26 | 2***2 | Цилиндр | |
| 27 | 2***6 | Манжета | |
| 28 | 2***4 | Поршень цилиндра привода выключения сцепления | |
| 29 | 1***4 | Кольцо стопорное | |
| 30 | 2***П | Шплинт-проволока | |
| 31 | 2***2 | Колпак защитный цилиндра привода выключения сцепления | |
| 32 | 2***0 | Толкатель вилки выключения сцепления в сборе | |
| 33 | 2***2 | Толкатель вилки выключения сцепления | |
| 34 | 2***4 | Наконечник толкателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
