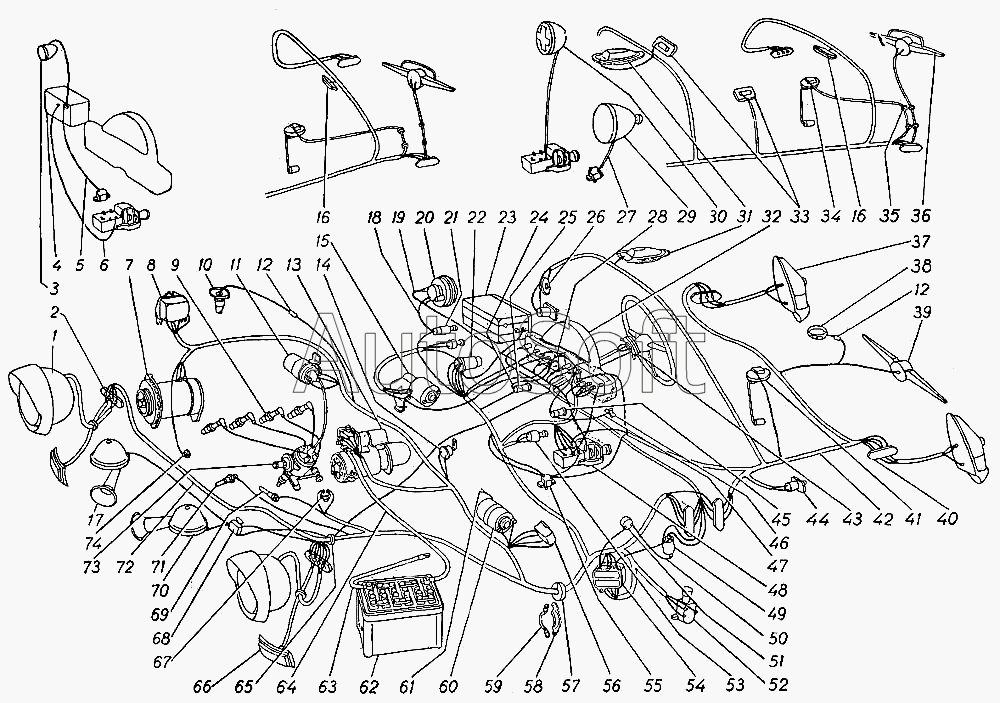

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Схема электрооборудования (с левым расположением рулевого управления)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12Б-3711180 | 1***0 | Рукоятка поворотной фары | |
| 12Б-3731060 | 1***0 | Прокладка фонаря | |
| 201418-П13 | 2***3 | Болт М6х16 крепления спинки | |
| 201418-П13 | 2***3 | Болт М6х16 крепления спинки | |
| 21Л-3712010 | 2***0 | Подфарник в сборе правый | |
| 220110-П8 | 2***8 | Винт М6х1х2 | |
| 22Б-3711160 | 2***0 | Кронштейн поворотной фары в сборе | |
| 22Б-3711168 | 2***8 | Прокладка уплотнительная кронштейна | |
| 22Б-3711175 | 2***5 | Кронштейн включателя | |
| 250615-П8 | 2***8 | Гайка М12х1,25 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 69-3711165 | 6***5 | Пружина крепления поворотной фары к кронштейну | |
| 69-3711166 | 6***6 | Колпачок пружины крепления поворотной фары к кронштейну | |
| А-24 | А***4 | Лампа 12 в, 3 св | |
| А12-50/12-40 | А***0 | Лампа | |
| П19-А2 | П***2 | Выключатель плафона (51-3806030-Б1) | |
| ФГ16-3711100-М | Ф***М | Корпус фары в сборе | |
| ФГ16-3711200 | Ф***0 | Элемент оптический в сборе | |
| ФГ30-3711100-Б | Ф***Б | Корпус в сборе | |
| ФГ30-3711200 | Ф***0 | Элемент оптический в сборе | |
| ФГ7-3711300-В | Ф***В | Ободок | |
| 1 | Ф***1 | Фара в сборе (21-3711010-Б2) | |
| 2 | П***2 | Панель соединительная четырехклеммовая | |
| 3 | П***Г | Фонарь такси в сборе (21-3731200) | |
| 4 | Т***Д | Таксометр в сборе (21А-3817010-Б) | |
| 5 | 2***3 | Провод питания таксометра в сборе | |
| 6 | 2***0 | Провод от центрального переключателя света к таксометру в сборе | |
| 7 | Г***2 | Генератор 12В 18А в сборе | |
| 8 | Р***4 | Реле-регулятор в сборе | |
| 9 | С***) | Свеча запальная в сборе (21-3707010) | |
| 10 | П***К | Фонарь освещения под капотом в сборе | |
| 11 | Б***7 | Катушка зажигания в сборе | |
| 12 | 5***0 | Соединитель проводов в сборе | |
| 13 | С***3 | Стартер и выключатель в сборе (21-3708010) | |
| 14 | В***Б | Включатель блокирующий в сборе (21А-3733010-А) | |
| 15 | С***0 | Стеклоочиститель и привод в сборе (21-5205010-А1) | |
| 16 | П***0 | Плафон в сборе (22-3714010) | |
| 17 | С***Е | Сигнал среднего тона в сборе 12в (21-3721050-Б) | |
| 18 | 2***А | Провод соединения клеммы включения зажигания и предохранителя в сборе | |
| 19 | П***1 | Патроны ламп освещения шкал приборов в сборе | |
| 20 | А***В | Часы в сборе | |
| 21 | П***5 | Прикуриватель в сборе (21-3725010) | |
| 22 | В***К | Включатель зажигания и стартера с запорным цилиндром в сборе (21-3104010-А4) | |
| 23 | А***8 | Радиоприемник в сборе (21Р-7901010) | |
| 24 | 2***3 | Провод от указателя уровня бензина к переключателю датчика | |
| 25 | П***Б | Фонарь контрольной лампы температуры воды в радиаторе в сборе | |
| 26 | В***А | Включатель плафона в сборе (20-3714190-В) | |
| 27 | 2***1 | Провод питания поворотной фары | |
| 28 | 2***6 | Провод соединения клемм питания манометра, термометра и указателя уровня бензина в сборе | |
| 29 | Ф***Д | Фара поворотная в сборе | |
| 30 | Ф***Б | Фонарь санитарный в сборе | |
| 31 | П***4 | Плафон в сборе | |
| 32 | К***0 | Комбинация приборов в сборе (21-3801010-Б) | |
| 33 | П***А | Плафон в сборе (13-3714010) | |
| 34 | Б***А | Датчик указателя уровня бензина в сборе (22-3806020) | |
| 35 | А***3 | Втулка | |
| 36 | 2***3 | Облицовка в сборе | |
| 37 | Ф***0 | Фонарь задний в сборе (21Л-3716010) | |
| 38 | Ф***0 | Фонарь освещения багажника кузова в сборе (12-3714150) | |
| 39 | 2***0 | Фонарь освещения заднего номерного знака в сборе | |
| 40 | П***2 | Панель соединительная проводов в сборе 3-клеммовая (20Ю-3723011-А1) | |
| 41 | Б***9 | Датчик указателя уровня бензина в сборе | |
| 42 | 2***2 | Пучок проводов № 2 в сборе | |
| 43 | 2***0 | Переключатель указателей поворота в сборе | |
| 44 | В***А | Включатель плафона дверей в сборе (20-3714245-Б) | |
| 45 | П***В | Фонарь контрольной лампы включения ручного тормоза (12-3803010) | |
| 46 | В***Б | Включатель контрольной лампы включения центрального тормоза в сборе (21-3803130) | |
| 47 | 2***3 | Провод соединения включателя контрольной лампы ручного тормоза с лампой в сборе | |
| 48 | П***8 | Центральный переключатель света в сборе | |
| 49 | Р***Б | Прерыватель указателей поворота (21-3726155) | |
| 50 | 5***4 | Провод соединения штепсельной розетки с кузовом в сборе | |
| 51 | 4***К | Штепсельная розетка переносной лампы в сборе (51-3715020-А) | |
| 52 | П***9 | Переключатель света ножной в сборе (51-3710010-А) | |
| 53 | 2***Б | Переключатель электродвигателя вентилятора в сборе | |
| 54 | П***Е | Блок предохранителей в сборе | |
| 55 | П***Б | Предохранитель на 20А | |
| 56 | Р***2 | Реле включения стартера в сборе (21-3708250-А2) | |
| 57 | 2***Б | Уплотнитель пучка проводов № 1 в щитке передка | |
| 58 | 2***7 | Обойма уплотнителя пучка проводов № 1 нижняя | |
| 59 | 2***6 | Обойма уплотнителя пучка проводов № 1 верхняя | |
| 60 | 2***А | Вентилятор в сборе | |
| 61 | 2***2 | Провод соединения корпуса электродвигателя вентилятора с кузовом в сборе | |
| 62 | 6***М | Аккумуляторная батарея в сборе без электролита не заряженная | |
| 63 | 2***Б | Провод соединения аккумуляторной батареи с двигателем в сборе | |
| 64 | 2***В | Провод от аккумуляторной батареи к включателю стартера в сборе | |
| 65 | 2***2 | Втулка | |
| 66 | 2***1 | Подфарник в сборе левый | |
| 67 | В***2 | Включатель гидравлический света СТОП (20-3720010) | |
| 68 | Р***В | Реле сигналов в сборе (12-3721225) | |
| 69 | Т***З | Датчик указателя температуры воды в двигателе в сборе (20-3808020) | |
| 70 | С***Е | Сигнал высокого тона в сборе 12в (21-3721150-Б) | |
| 71 | М***7 | Датчик контрольной лампы температуры воды в радиаторе в сборе | |
| 72 | 2***2 | Пучок проводов № 1 в сборе | |
| 73 | Р***9 | Распределитель в сборе (21-3706010-Б) | |
| 74 | М***9 | Датчик указателя давления масла в двигателе в сборе |
