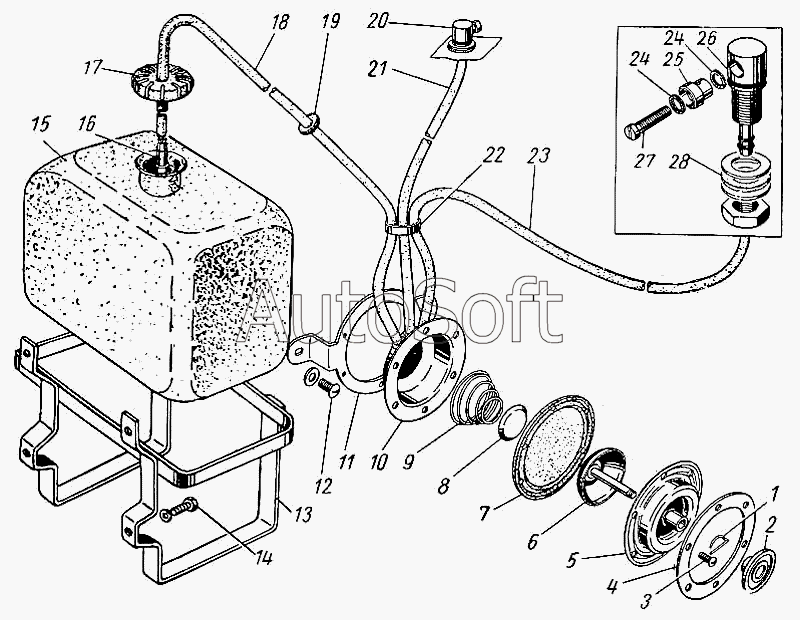

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Установка опрыскивателя ветрового стекла
19
9
10
11
12
13
14
15
16
17
18
8
20
21
22
23
24
24
25
26
27
28
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-5208010 | 1***0 | Насос опрыскивателя в сборе | |
| 13-5208100-Б1 | 1***1 | Бачок опрыскивателя ветрового стекла со шлангом в сборе | |
| 13-5208154 | 1***4 | Шланг | |
| 13А-5208094 | 1***4 | Шланг впускной опрыскивателя ветрового стекла | |
| 21П-5208096 | 2***6 | Шланг опрыскивателя ветрового стекла | |
| 21П-5208097 | 2***7 | Шланг | |
| 220105-П8 | 2***8 | Винт М6х16 | |
| 250613-П8 | 2***8 | Гайка М10х1 | |
| 252174-П8 | 2***8 | Шайба 6 пружинная | |
| 252174-П8 | 2***8 | Шайба 6 пружинная | |
| 293238-П8 | 2***8 | Шайба 6 плоская | |
| 293304-П13 | 2***3 | Шайба 10 | |
| 293304-П8 | 2***8 | Шайба 10 плоская | |
| 1 | 7***6 | Скоба педали насоса | |
| 2 | 7***4 | Педаль насоса | |
| 3 | 2***8 | Винт М4х10 | |
| 4 | 2***2 | Кольцо крышки насоса | |
| 5 | 2***4 | Крышка насоса опрыскивателя ветрового стекла в сборе | |
| 6 | 2***8 | Шток насоса в сборе | |
| 7 | 7***2 | Диафрагма насоса | |
| 8 | 7***6 | Колпачок пружины диафрагмы насоса | |
| 9 | 7***4 | Пружина диафрагмы насоса | |
| 10 | 1***2 | Корпус насоса опрыскивателя ветрового стекла в сборе | |
| 11 | 2***6 | Кольцо | |
| 12 | 2***8 | Винт М6х1х12 | |
| 13 | 2***Б | Держатель бачка опрыскивателя ветрового стекла в сборе | |
| 14 | 2***8 | Болт М6-6gх12 | |
| 15 | 1***1 | Бачок опрыскивателя ветрового стекла | |
| 16 | 2***А | Клапан впускной с фильтром омывателя в сборе | |
| 17 | 1***Б | Пробка бачка омывателя | |
| 18 | 3***8 | Шланг впускной опрыскивателя ветрового стекла | |
| 19 | 2***0 | Втулка уплотнительная | |
| 20 | 1***4 | Жиклер омывателя ветрового стекла в сборе | |
| 21 | 2***Б | Шланг выпускной насоса | |
| 22 | 2***0 | Держатель шлангов опрыскивателя ветрового стекла | |
| 23 | 2***Б | Шланг выпускной опрыскивателя правый | |
| 24 | 1***8 | Шайба жиклера омывателя ветрового стекла | |
| 25 | 1***6 | Жиклер омывателя ветрового стекла | |
| 26 | 1***0 | Корпус жиклера омывателя ветрового стекла в сборе | |
| 27 | 1***0 | Винт специальный | |
| 28 | 5***8 | Шайба 10 |
