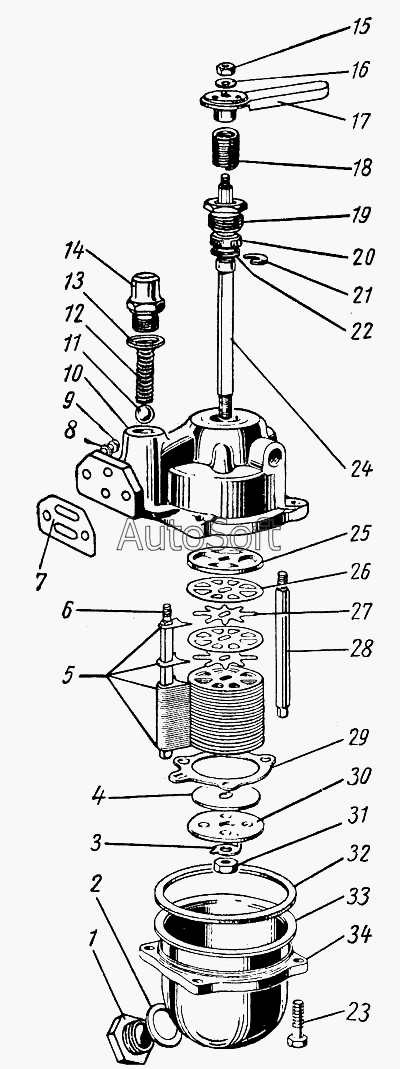

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Масляный фильтр грубой очистки
27
18
19
20
21
22
24
25
26
17
28
23
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1012010-Б | 2***Б | Фильтр масляный грубой очистки в сборе | |
| 1 | 2***8 | Пробка М22х1,5х10 | |
| 2 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 3 | 1***8 | Шайба стопорная валика масляного фильтра | |
| 4 | М***4 | Шайба направляющая | |
| 5 | М***3 | Пластина счищающая масляного фильтра | |
| 6 | М***7 | Стержень счищающих пластин | |
| 7 | 2***0 | Прокладка корпуса масляного фильтра | |
| 8 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 9 | 2***8 | Болт М10-6gх35 | |
| 10 | М***5 | Корпус масляного фильтра грубой очистки | |
| 11 | 3***S | Шарик диаметром 11,9 мм | |
| 12 | 2***2 | Пружина перепускного клапана масляного радиатора | |
| 13 | М***7 | Шайба уплотнительная пробки корпуса | |
| 14 | 2***8 | Пробка М18х1,5 | |
| 15 | М***Г | Гайка М6 крепления рукоятки масляного фильтра | |
| 16 | И***4 | Шайба гайки крепления рукоятки масляного фильтра | |
| 17 | М***Ж | Рукоятка масляного фильтра грубой очистки в сборе | |
| 18 | М***3 | Пружина рукоятки масляного фильтра | |
| 19 | М***Г | Гайка сальника масляного фильтра | |
| 20 | М***8 | Сальник валика масляного фильтра грубой очистки | |
| 21 | М***6 | Шайба замковая | |
| 22 | М***7 | Шайба сальника масляного фильтра грубой очистки | |
| 23 | 2***9 | Болт М8х28 крепления отстойника масляного фильтра | |
| 24 | М***1 | Валик масляного фильтра | |
| 25 | М***А | Шайба упорная фильтрующего элемента масляного фильтра | |
| 26 | М***1 | Пластина фильтрующая масляного фильтра грубой очистки | |
| 27 | М***2 | Пластина промежуточная масляного фильтра грубой очистки | |
| 28 | М***6 | Стойка фильтрующего элемента масляного фильтра | |
| 29 | М***9 | Пластина опорная фильтрующего элемента масляного фильтра | |
| 30 | М***6 | Шайба зажимная фильтрующего элемента масляного фильтра | |
| 31 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 32 | М***8 | Прокладка отстойника масляного фильтра грубой очистки | |
| 33 | М***2 | Отстойник масляного фильтра грубой очистки в сборе | |
| 34 | М***7 | Фланец отстойника масляного фильтра грубой очистки |
