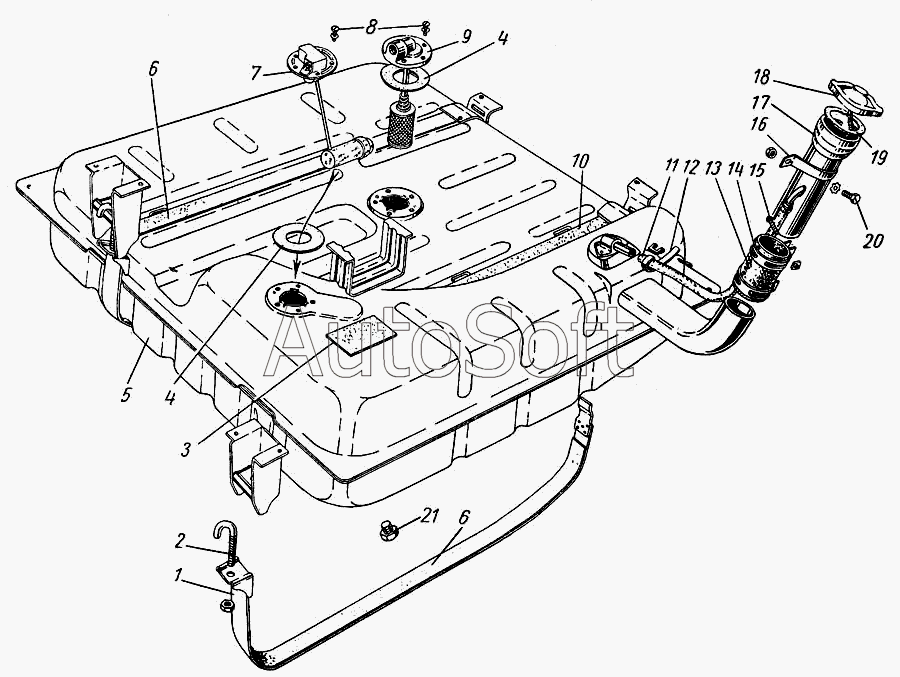

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Бензиновый бак (для модели ГАЗ-22В)
17
12
12
12
13
14
15
15
16
11
18
18
19
20
20
20
21
6
6
1
2
3
4
4
4
5
5
5
6
7
8
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 1 | 2***0 | Хомут крепления бензинового бака в сборе | |
| 2 | 2***Б | Крючок крепления бензинового бака | |
| 3 | 2***8 | Прокладка упора | |
| 4 | 1***2 | Прокладка датчика и фланца | |
| 4 | 1***2 | Прокладка датчика и фланца | |
| 5 | 2***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 5 | 2***0 | Бак бензиновый в сборе | |
| 5 | 2***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 6 | 2***0 | Прокладка | |
| 6 | 2***8 | Винт М5-6gх12 | |
| 7 | Б***А | Датчик указателя уровня бензина в сборе (22-3806020) | |
| 8 | 2***8 | Винт М5-6gх12 | |
| 8 | 2***8 | Винт М5-6gх12 | |
| 9 | 2***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 9 | 2***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 10 | 2***6 | Прокладка бензинового бака | |
| 11 | 1***0 | Шланг гидровакуумного усилителя тормозов | |
| 12 | 2***8 | Шплинт хомутика | |
| 12 | 2***8 | Пряжка хомута | |
| 12 | 2***8 | Лента 10х180 | |
| 13 | 2***0 | Шланг соединительный наливной трубы бензинового бака | |
| 14 | 2***8 | Хомут 60 | |
| 15 | 2***8 | Винт М5х0,8х30 | |
| 15 | 2***8 | Гайка М5х0,8 | |
| 16 | 2***5 | Кронштейн крепления наливной трубы бензинового бака | |
| 17 | 2***0 | Труба наливная бензинового бака в сборе | |
| 18 | 2***0 | Пробка в сборе | |
| 18 | 2***0 | Пробка в сборе | |
| 19 | 2***5 | Прокладка пробки топливного бака | |
| 20 | 2***8 | Болт М8-6gх18 | |
| 20 | 2***П | Гайка М8 болта крепления кронштейна наливной трубы бензинового бака | |
| 20 | 2***8 | Шайба пружинная 8 | |
| 21 | 3***8 | Пробка сливная бензинового бака | |
| 22 | 2***5 | Прокладка пробки топливного бака |
