Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Водяной насос
21
14
15
15
15
15
15
15
15
16
17
18
19
20
13
22
23
23
23
24
25
26
27
28
29
30
2
1
2
3
4
5
6
7
8
9
10
11
12

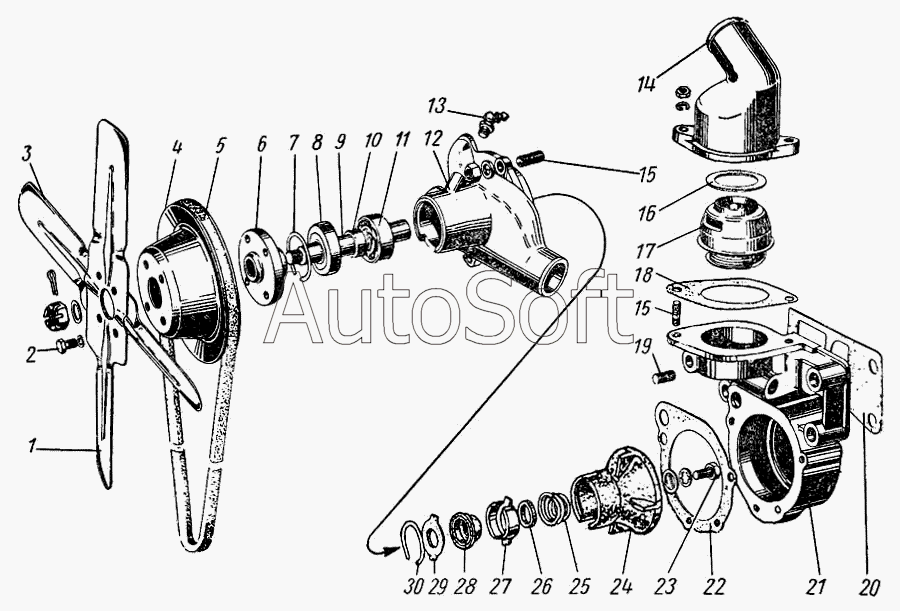

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1307030-Б1 | 1***1 | Крыльчатка и сальник водяного насоса в сборе | |
| 21-1307010-Д | 2***Д | Насос водяной в сборе | |
| 21-1307100-В | 2***В | Насос водяной с кронштейном, выпускным патрубком водяной рубашки цилиндров и термостатом в сборе | |
| 250976-П8 | 2***8 | Гайка М10х1 | |
| 252006-П8 | 2***8 | Шайба 10 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 291777-П8 | 2***8 | Шпилька М10х1х55 кронштейна водяного насоса нижняя | |
| 291779-П8 | 2***8 | Шпилька М10х1х35 кронштейна водяного насоса короткая | |
| 291804-П8 | 2***8 | Шпилька 1М10х42 кронштейна водяного насоса - короткая | |
| 292779-П8 | 2***8 | Гайка М10х1-4Н5Н | |
| 1 | 2***Б | Лопасть вентилятора передняя | |
| 2 | 2***8 | Болт М8-6gх16 | |
| 2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 3 | 2***Б | Лопасть вентилятора задняя | |
| 4 | 2***Б | Шкив вентилятора | |
| 5 | 2***0 | Ремень вентилятора | |
| 6 | 1***В | Ступица шкива водяного насоса и вентилятора | |
| 7 | 6***8 | Кольцо стопорное | |
| 8 | 5***7 | Подшипник водяного насоса передний | |
| 9 | 2***1 | Валик водяного насоса с внутренним стопорным кольцом в сборе | |
| 10 | 1***5 | Втулка распорная подшипника водяного насоса | |
| 11 | 1***7 | Подшипник водяного насоса | |
| 12 | 2***Д | Корпус водяного насоса | |
| 13 | 2***8 | Пресс-масленка К1/8" | |
| 14 | 2***Б | Патрубок выпускной водяной рубашки цилиндров | |
| 15 | 2***8 | Гайка М8х1-4Н5Н | |
| 15 | 2***8 | Гайка М8х1-4Н5Н | |
| 15 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шпилька М8х1-4hх22 | |
| 15 | 2***2 | Шпилька М8х1-4hх22 | |
| 16 | 2***0 | Прокладка термостата системы охлаждения | |
| 17 | 2***0 | Термостат системы охлаждения в сборе | |
| 18 | 2***Б | Прокладка выпускного патрубка водяной рубашки цилиндров | |
| 19 | 2***П | Шпилька 1М8х16 | |
| 20 | 2***Б | Прокладка кронштейна водяного насоса | |
| 21 | 5***8 | Кронштейн водяного насоса | |
| 22 | 5***8 | Прокладка корпуса водяного насоса | |
| 23 | 2***8 | Болт М8-4hх14 | |
| 23 | 2***8 | Шайба 8 | |
| 23 | 2***8 | Шайба 8 | |
| 24 | 1***1 | Крыльчатка водяного насоса | |
| 25 | 1***2 | Пружина | |
| 26 | 1***Б | Кольцо | |
| 27 | 1***Б | Обойма сальника крыльчатки водяного насоса | |
| 28 | 1***3 | Манжета | |
| 29 | 2***1 | Шайба сальника водяного насоса | |
| 30 | 1***2 | Кольцо стопорное |
