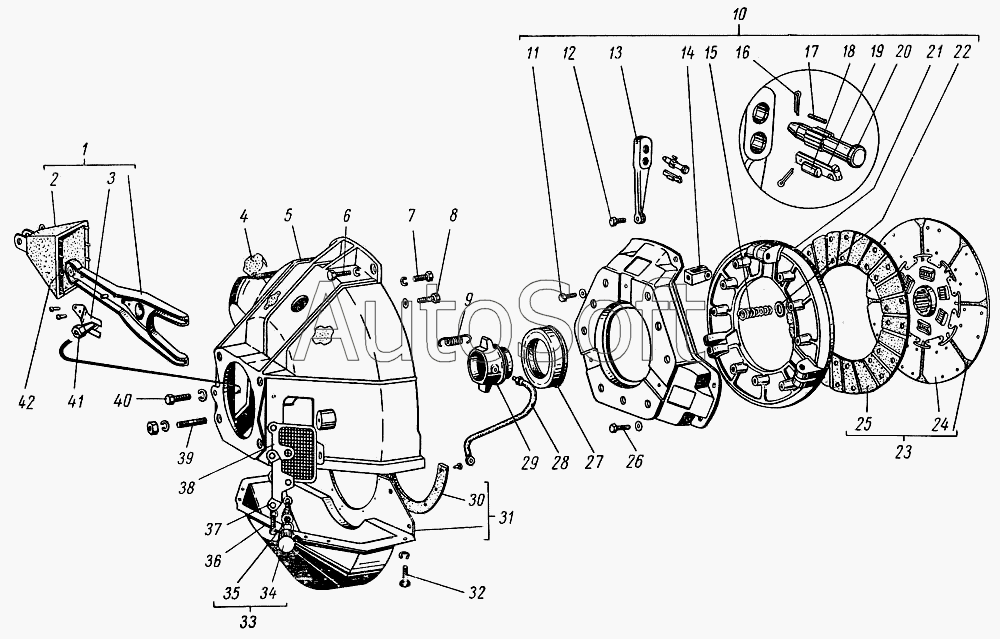

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Сцепление
32
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
18
33
34
35
36
36
37
38
39
39
39
40
40
41
42
5
1
2
3
4
6
6
7
8
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201285-П8 | 2***8 | Болт М10-4hх32 | |
| 201460-П8 | 2***8 | Болт М8-6gх30 | |
| 21А-1601264 | 2***4 | Усилитель крепления картера сцепления правый | |
| 21А-1601265 | 2***5 | Усилитель крепления картера сцепления левый | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252176-П8 | 2***8 | Шайба 10 пружинная | |
| 253875-П | 2***П | Заклепка 5х5 | |
| 255037-П8 | 2***8 | Заклепка 3,5х6 | |
| 255063-П8 | 2***8 | Заклепка 4х8 | |
| 255063-П8 | 2***8 | Заклепка 4х8 | |
| 293907-П | 2***П | Заклепка 4х6 | |
| 1 | 1***4 | Вилка подшипника выключения сцепления в сборе | |
| 2 | 1***2 | Чехол вилки подшипника выключения сцепления | |
| 3 | 1***6 | Пластина удерживающая вилки подшипника выключения сцепления | |
| 4 | 5***А | Сетка вентиляционных окон картера сцепления | |
| 5 | 2***В | Картер сцепления (верхняя часть) | |
| 6 | 2***8 | Болт М10х28 крепления картера сцепления к блоку верхний | |
| 6 | 2***8 | Шайба 10 пружинная | |
| 7 | 2***8 | Болт М12х35 крепления картера сцепления к блоку | |
| 8 | 2***8 | Болт М10х35 крепления картера сцепления к блоку нижний | |
| 9 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 10 | 2***А | Диск нажимной сцепления с кожухом в сборе | |
| 11 | 2***8 | Шайба пружинная 8 | |
| 11 | 2***8 | Болт М8х1х14 крепления петли к кузову | |
| 12 | 1***5 | Винт регулировочный оттяжного рычага нажимного диска сцепления | |
| 13 | 5***5 | Рычаг оттяжной нажимного диска сцепления | |
| 14 | 2***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 15 | 5***5 | Пружина нажимного диска сцепления | |
| 16 | 2***2 | Шплинт 2,5х12 | |
| 17 | 1***9 | Игла 1,6х9 подшипника | |
| 18 | 1***3 | Ролик 5,5х9 опорной вилки оттяжного рычага нажимного диска сцепления | |
| 19 | 1***6 | Палец опорной вилки оттяжного рычага нажимного диска сцепления | |
| 20 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 21 | 5***3 | Диск сцепления нажимной | |
| 22 | 1***7 | Шайба изолирующая нажимной пружины диска | |
| 23 | 2***А | Диск сцепления ведомый в сборе | |
| 24 | 5***5 | Пластина пружинная крепления фрикционных колец к диску сцепления | |
| 25 | 5***Б | Кольцо фрикционное диска сцепления | |
| 26 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 26 | 2***8 | Болт М8-6gх22 | |
| 27 | 2***2 | Подшипник выключения сцепления (ГПЗ-688911) | |
| 28 | 1***2 | Гибкий шланг смазки подшипников | |
| 29 | 1***2 | Муфта подшипника выключения сцепления | |
| 30 | 1***8 | Уплотнитель нижней части картера сцепления | |
| 31 | 1***3 | Картер сцепления - нижняя часть в сборе | |
| 32 | 2***8 | Болт М8-6gх16 | |
| 32 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 33 | 5***0 | Масленка в сборе | |
| 34 | М***9 | Крышка масленки | |
| 35 | М***3 | Пружина стопорная крышки масленки подшипника выключения сцепления | |
| 36 | 2***8 | Болт М6-6gх12 | |
| 36 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 37 | 1***6 | Кронштейн масленки | |
| 38 | 5***8 | Сетка бокового люка картера сцепления в сборе | |
| 39 | 2***8 | Шпилька М12х1,25х32 | |
| 39 | 2***8 | Гайка М12х1,25 | |
| 39 | 2***8 | Шайба 12 зубчатая | |
| 40 | 2***8 | Болт М10х1-6gх32 | |
| 40 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 41 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 42 | 1***4 | Рамка чехла вилки подшипника выключения сцепления |
